33
3
Encart A
8
9

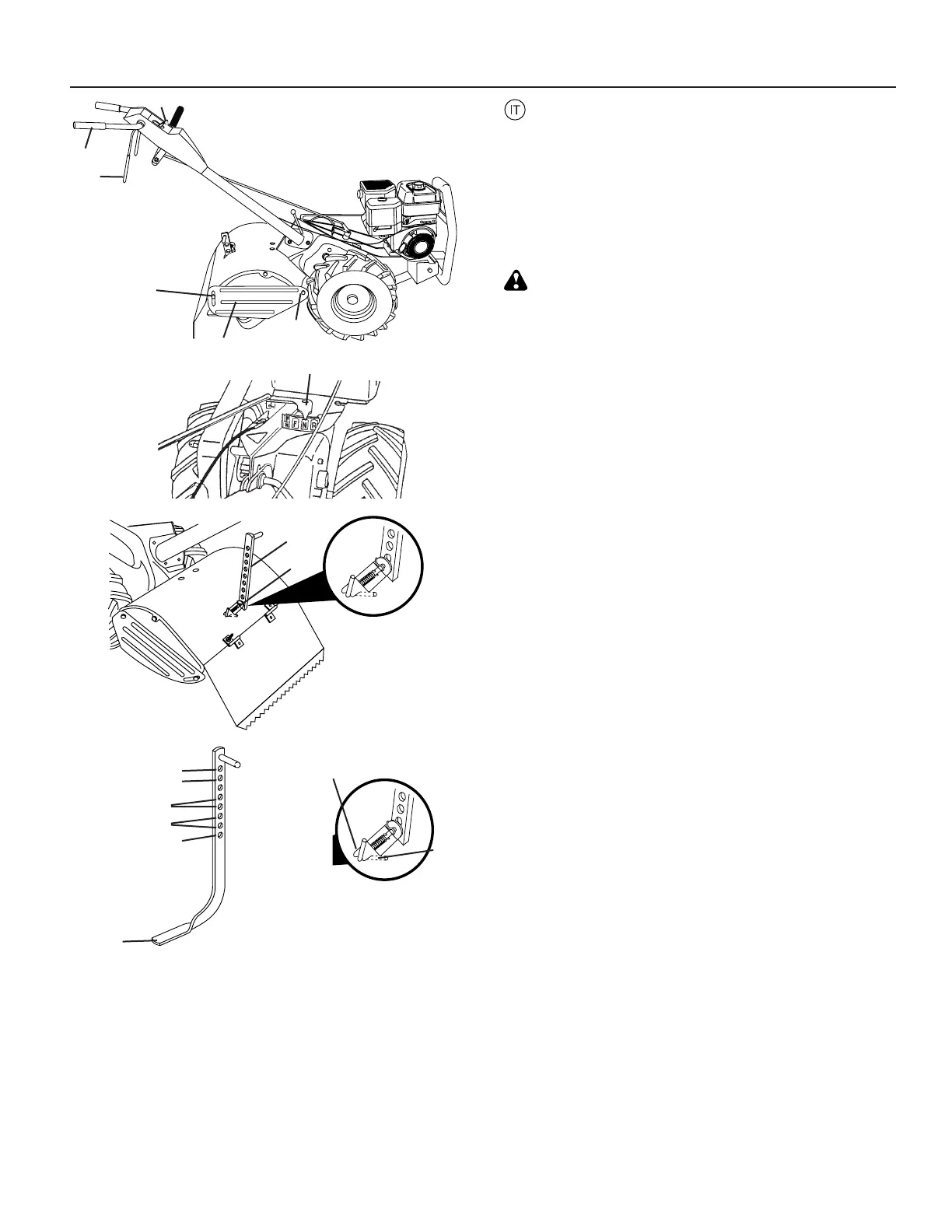

Figure 11
Encart B
17
16
Encart C
15
10
11
12
13
14
Retromarcia
a. Disinserire la leva del comando di avanzamento (fi g.
10)
b. Portare il comando del gas su "SLOW" (lento) (fi g. 10)
c. Portare la leva del cambio (fi g. 11 inserto A) su "R" (ret-
romarcia).
d. Non stare dietro al motocoltivatore
e. Tenere il comando di avanzamento contro il motocoltiva-
tore. Le lame sono ferme.
PERICOLO!
Non fare retromarcia contro ostacoli tipo alberi, recinzioni
ecc.
Arresto delle lame e del motore
a. II motocoltivatore e le lame si fermano rilasciando la leva
del comando di avanzamento (fi g. 10).
b. Portare la leva del cambio (fi g. 11 inserto A) su "N"
(folle).
c. Per spengere il motre, portare il comando del gas su
"STOP" (arresto) (fi g. 10).
Curve
a. Rilasciare la leva del comando di avanzamento (fi g.
10).
b. Portare il comando del gas su "SLOW" (lento) (fi g. 10)
c. Portare la leva del cambio su "F" (avanti) (fi g. 11 inserto
A). Le lame sono ferme.
d. Sollevare la maniglia per sollevare le lame dal terreno
(fi g. 10).
e. Girare il manubrio nella direzione opposta a quella in
cui si desidra girare, facendo attenzione a tenere piedi e
gambe lontani dalle lame.
Dopo aver completato l'inversione, abbassare il manubrio.
Portare la leva del canmbio su "T" (aratura) e spingere il gas
sulla velocità desiderata. Per iniziare l'aratura, tenere la leva
del comando di avanzamento contro il manubrio.
Dischi salvapianta
I dischi salvapianta (fi g. 10) possono essere sollevati per
aumentare la profondità di lavorazione, e abbassati in pros-
simità di piante, per evitarne il danneggiamento. Allentare i
dadi "A" e "B" nella traccia. Muovere il disco nella posizione
desiderata (sui due lati). Ristringere i dadi.
Trasporto
a. Abbassare completamente il regolatore di prodondità e
inserire il perno nel foro più alto.
b. Porre la leva del cambio su "F" (avanti) per il trasporto
(fi g. 11 inserto A).
c. Tenere la leva di controllo dell'avanzamento contro il
manubrio (fi g. 10) per far avanzare il motocoltivatore.
Le lame non girano.
d. Portare il comando del gas (fi g. 10) sulla velocità desid-
erata.
1. Disco salvapianta
2. Dado A
3. Dado B
4. Leva comando avanza-
mento
5. Manubrio
6. Comando del gas
7. Selettore di amrcia
8. Regolatore di profon-
dità
9. Perno del regolatore di
profondità
10. Posizione di trasporto
11. Aratura superfi ciale
12. Aratura poco profonda
13. Aratura intermedia
14. Aratura profonda
15. Regolatore di profon-
dità
16. Posizione "Disinsertia"
17. Posizione "Bloccata"
7
Figure 10
1
2
6
4
5
3
