4.2 Instalación
Jøtul F 371 Advance con base
Figura 5
A
A
B
B
B
B
C

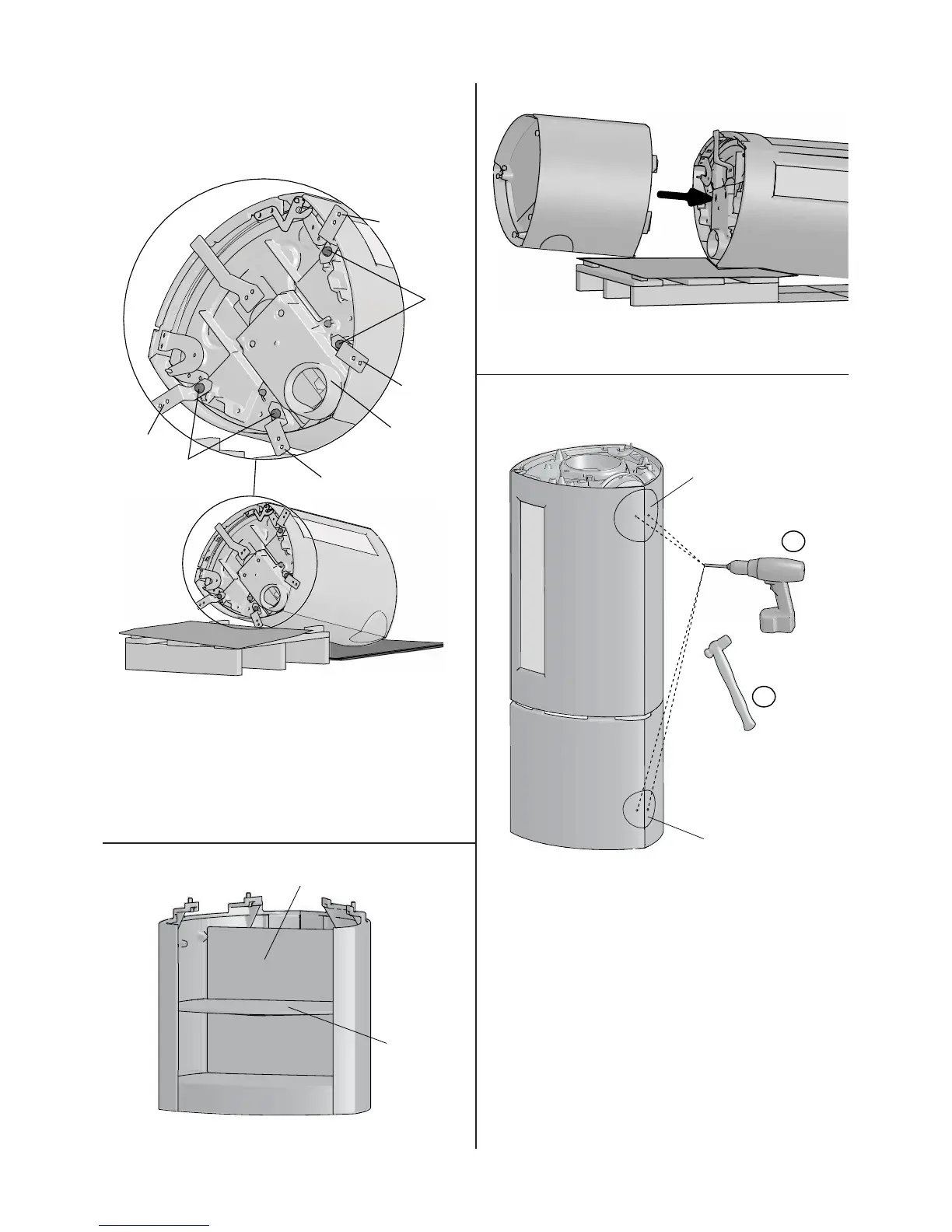

4. Extienda el embalaje de cartón en el suelo. Coloque el otro
embalaje de cartón sobre el palé para proteger la pintura.
Con cuidado, tumbe la cámara de combustión de lado
sobre el palé.
5. Quite los tornillos de transporte (A) y extraiga los soportes (B).
Conserve al menos dos de êstos tornillos, los necesitará si
monta sobre pedestal.
6. Nota: Si va a utilizar una toma de aire exterior a través del
suelo, deberá girar primero la entrada de aire exterior (C)
(Consulte la fi gura 15.A).
Figura 6a
A
B
1. Antes de instalar la base en la cámara de combustión, retire
la bandeja (A) y la placa trasera (B) del interior de la base.
Figura 6b
2. Una la base a la cámara de combustión utilizando los
tornillos (Figura 5 B) facilitados.
Figura 7
1
2
A
B
Salida trasera para toma
de aire externo
Salida trasera para
el tubo de humos
Salida trasera para el tubo de humos
3. Taladre los orifi cios en la cubierta desmontable (A) para la
salida de humos. Después desmonte la cubierta utilizando
un martillo.
Salida trasera para toma de aire externo
(extra opcional)
4. Si va a instalar una conexión de aire externo en la salida
trasera (B) de la base, taladre primero los orifi cios en
la cubierta desmontable y después desmonte el panel
utilizando un martillo. Nota: Si va a utilizar una toma de
aire externo a través del suelo de la base, no desmonte
la cubierta.
ESPAÑOL
