58
Montaje del tubo de humos con salida
trasera
De serie, el producto se entrega con una salida de humos
instalada para expulsión por la parte superior. Si necesita que
el tubo de humos vaya en la parte posterior, lleve a cabo los
pasos siguientes:
• Coloque el producto correctamente (consulte la Figura 1).
El primer paso para cambiar de una salida superior a una
trasera consiste en desmontar la placa defl ectora y los
defl ectores de escape del interior de la cámara de combustión.

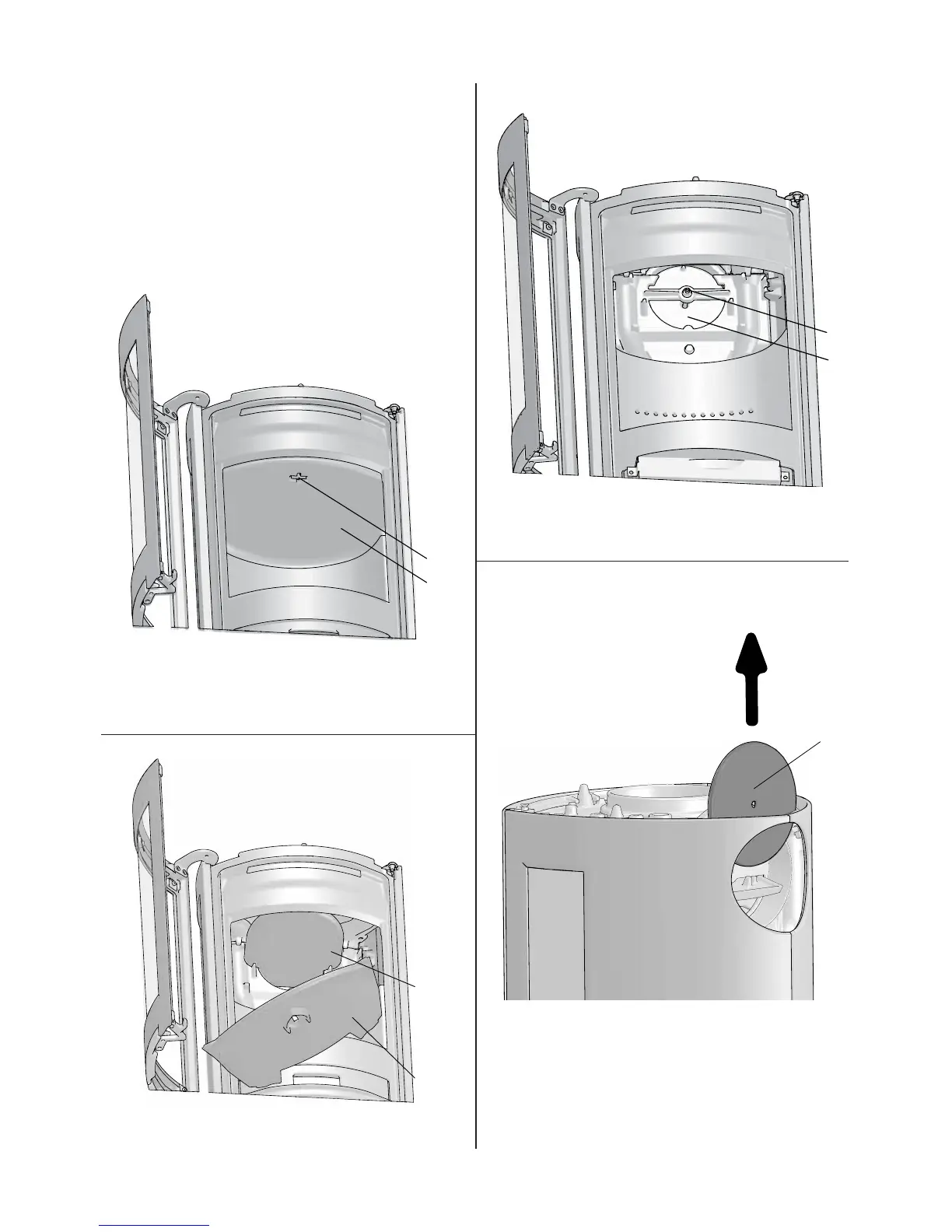

Figura 20
A
B
1. Levante la placa defl ectora y gire la llave (B) 90° en la
placa defl ectora (A). Después, retire la llave.
2. Levante el extremo trasero de la placa defl ectora (A) e
inclínela para sacarla
Bild 21
C
D
3. Levante el extremo trasero del defl ector de escape inferior
(C) e inclínelo para sacarlo.
4. Después, desmonte el defl ector de escape superior (D).
Figura 22
E
F
5. Afl oje el tornillo (E) que sujeta la tapa (F) en su posición
Figura 23
F
6. Saque la tapa (F) hacia arriba.
ESPAÑOL
