59

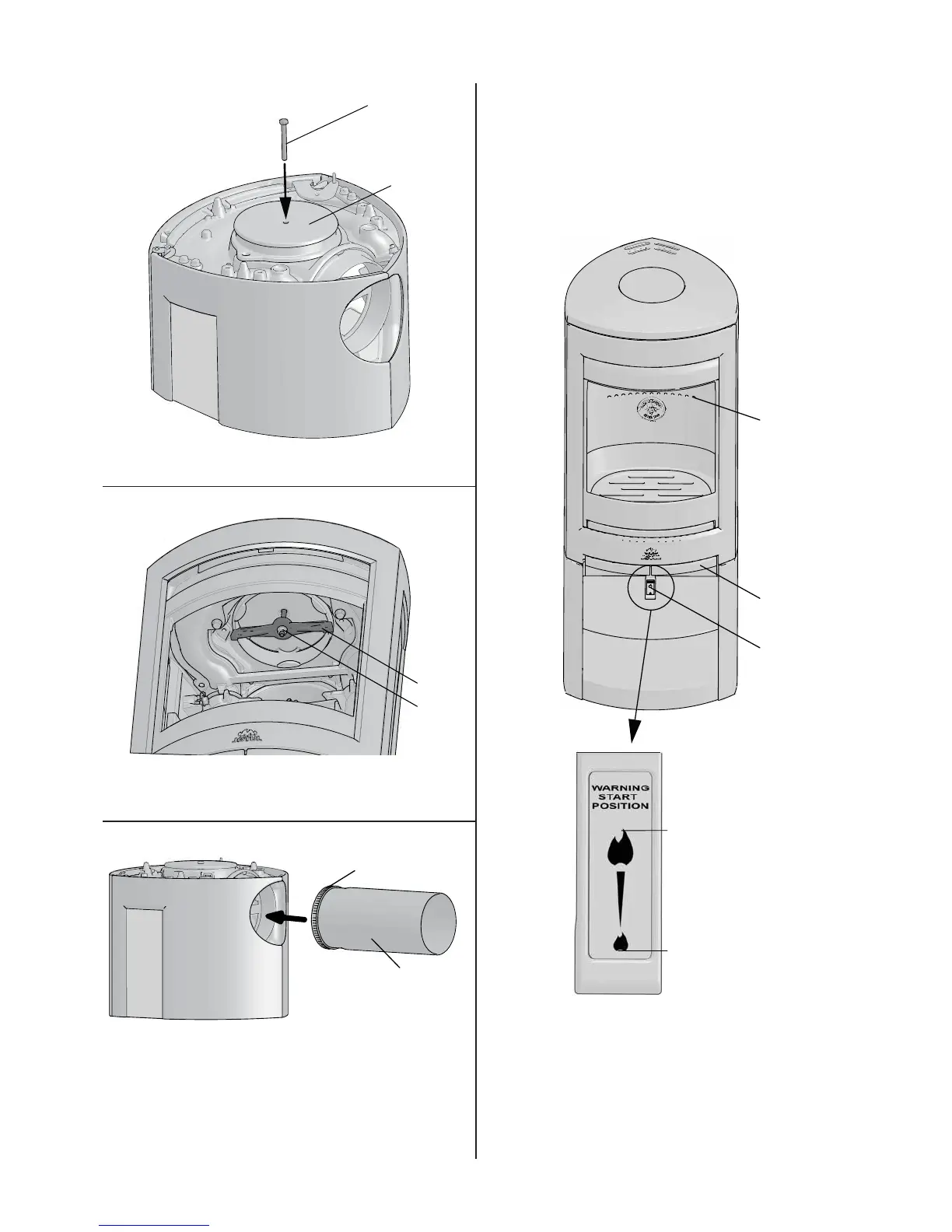

Figura 24
F
G
7. Coloque la tapa de la toma trasera en la toma superior y
atorníllela.
Figura 25
H
I
8. Coloque el travesaño (I) de la bandeja recogecenizas en el
tornillo (G) utilizando la tuerca (H).
Figura 26
J
K
9. Coloque la junta (J) en el extremo del tubo de humos (K).
10. Introduzca el tubo de humos en la salida de humos.
11. Coloque la placa superior y la tapa de nuevo en su
posición.
Nota: Es importante que la unión entre la salida y el tubo sea
totalmente hermética. Las fugas de aire pueden impedir que
el producto funcione adecuadamente.
4.8 Comprobación del rendimiento
Cuando el producto esté montado, compruebe los mandos
de regulación; deben moverse con facilidad y funcionar
correctamente.
La Jøtul F 370 Advance cuenta con los elementos de
mando siguientes:
Figura 27
Máximo
Mínimo
Encendido
del fuego
A
B
C
Entradas de aire primario y secundario (A)
Botón pulsado: Cerrado
Sin pulsar: Abierto
Tirador (B):
Para abrir la puerta.
Altura de apilado (C) de los troncos (los orifi cios no deben
quedar tapados).
ESPAÑOL
