73

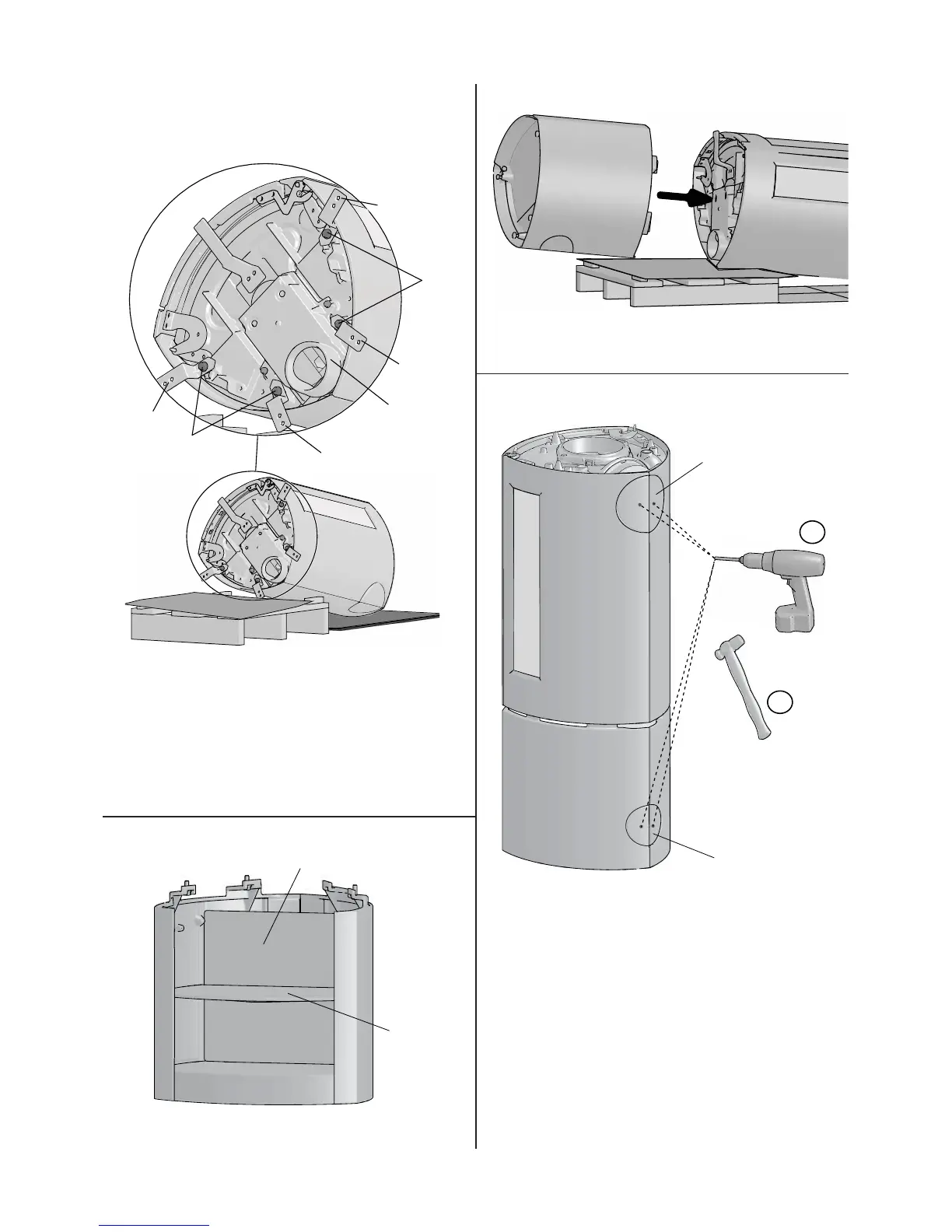

4.2 Installazione
Jøtul F 371 Advance, con base
Fig. 5
A
A
B
B
B
B
C
4. Aprire l’imballaggio in cartone sul pavimento. Posizionare
l’imballaggio in cartone sul pallet per proteggere
la verniciatura. Collocare con cautela la camera di
combustione sul pallet in senso laterale.
5. Svitare le viti (A) e rimuovere le staffe (B). Utilizzare due
delle viti se si sceglie di installare la stufa con piedistallo
centrale (Jøtul F 373).
6. Se si utilizza l’alimentazione dell’aria esterna attraverso il
pavimento, è necessario ruotare prima la presa dell’aria (C)
esterna (vedere fi g. 15.A).
Fig. 6
A
B
1. Prima di installare la base sulla camera di combustione,
rimuovere la piastra sporgente (A) e la piastra posteriore
(B) dall’interno della base.
Fig. 6b
2. Fissare la base alla camera di combustione usando le viti
(fi g. 5 A) in dotazione
Fig. 7
1
2
A
B
Scarico posteriore per
alimentazione dell’aria
esterna
Scarico posteriore
per il condotto
Scarico posteriore per il condotto
1. Praticare dei fori nel coperchio rimovibile (A) per lo scarico
fumi. Poi battere il coperchio con un martello per estrarlo.
Scarico posteriore per alimentazione
dell’aria esterna (accessorio opzionale)
2. Se è necessario montare un condotto per l’aria esterna sullo
scarico posteriore (B) nella base, praticare prima dei fori
nel coperchio rimovibile, poi battere il pannello per estrarlo
con un martello. NOTA: Se si utilizza l’alimentazione
dell’aria esterna attraverso il pavimento della base, non
battere il coperchio per estrarlo.
ITALIANO
