Montaggio di un condotto con scarico
posteriore
Il prodotto è montato di fabbrica con lo scarico fumi montato
per uno scarico superiore. Se si desidera posizionare uno
scarico posteriore, procedere nel modo seguente:
• Posizionare correttamente il prodotto (vedere fi g. 1).
Il primo passaggio per il cambio di uno scarico superiore con
uno scarico posteriore è la rimozione del parafi amma e dei
defl ettori di aspirazione all’interno della camera di combustione.

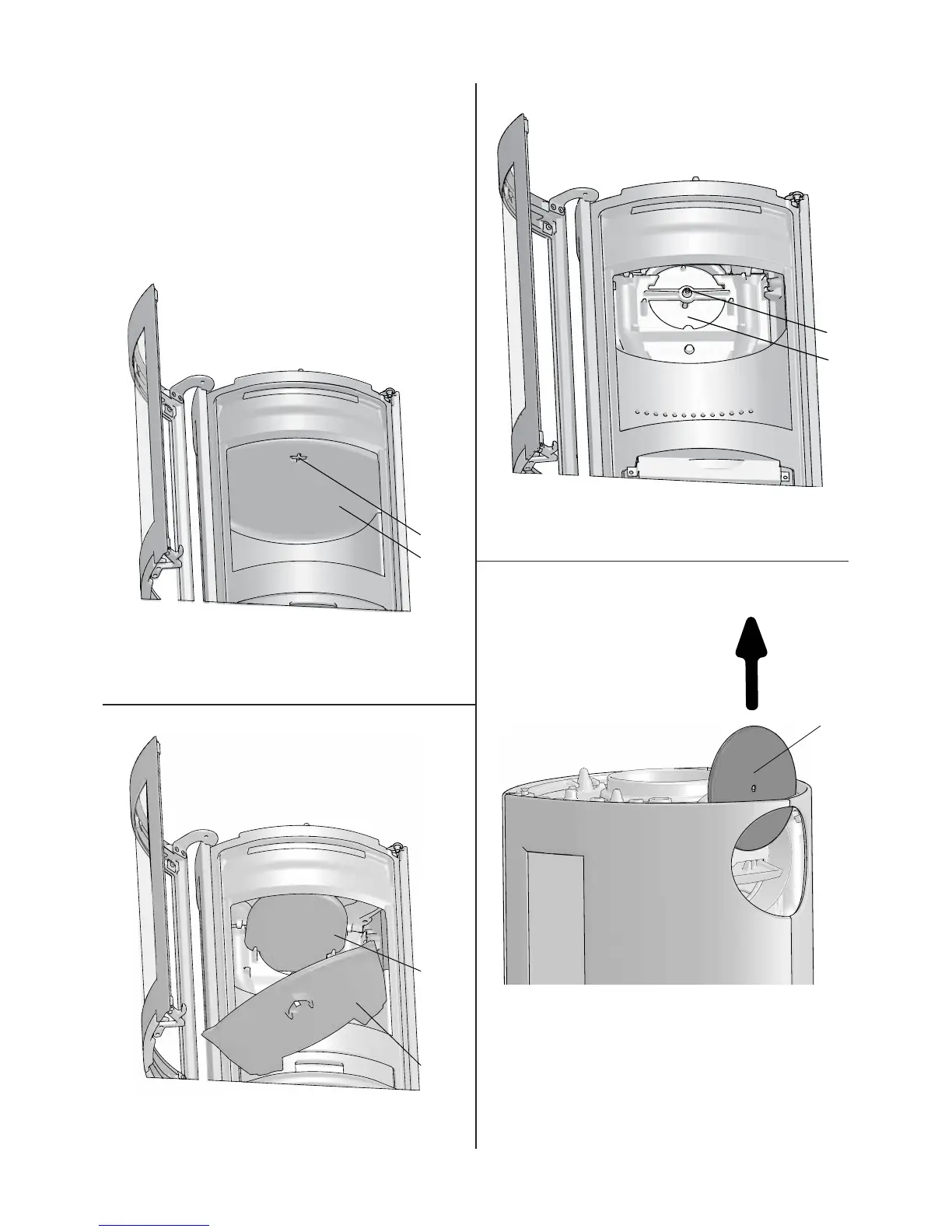

Fig. 20
A
B
1. Sollevare il parafi amma, ruotare la chiave (B) di 90° nel
parafi amma (A) e poi rimuoverla.
2. Sollevare il bordo posteriore del parafi amma (A) ed estrarlo
inclinandolo.
Fig. 21
C
D
3. Sollevare il bordo posteriore del defl ettore di aspirazione
inferiore (C) ed estrarlo inclinandolo.
4. Poi rimuovere il defl ettore di aspirazione superiore (D).
Fig. 22
E
F
5. Svitare la vite (E) che fi ssa in posizione il coperchio (F).
Fig. 23
F
6. Sollevare il coperchio (F).
