32
4.3 Montage avec unité d’alimentation
en air frais (en option)

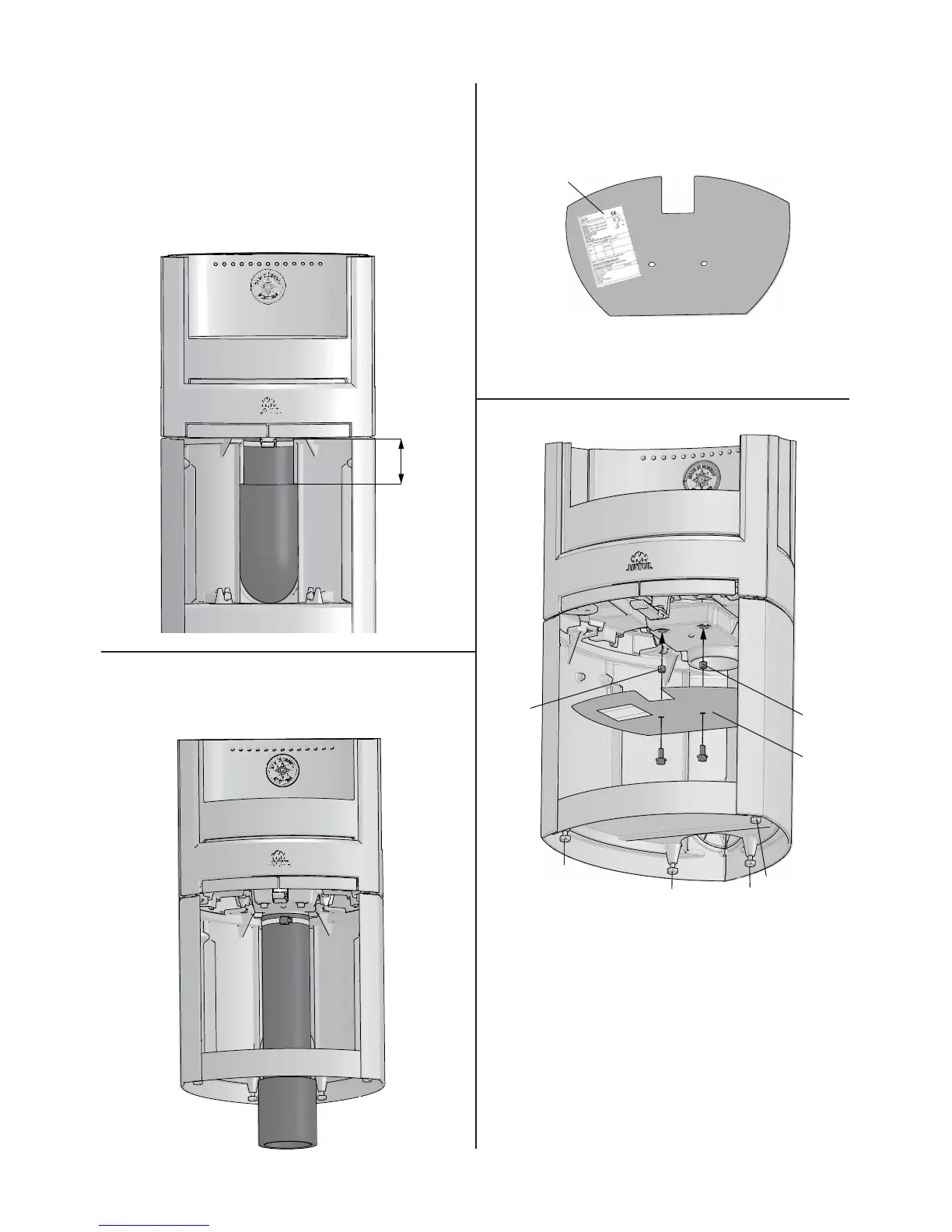

Jøtul F 371 - Entrée par l’arrière
Si une unité d’alimentation en air frais doit être montée,
reportez-vous aux instructions de montage fournies avec le kit
de l’unité d’alimentation en air frais
Fig. 8
10 cm
Jøtul F 371 - Raccordement d’admission
d’air frais par le sol
Fig. 9
4.4 Emplacement de la plaque
signalétique
Fig. 10
A
1. Fixez la plaque signalétique située à l’intérieur du bac à
cendres, en dessous du bouclier thermique du poêle (cette
plaque garantit l’homologation du produit).
Fig. 11
B
A
B
C
Produ
ct:
Jøtul
F 370 Advance
CE
1
0
Room heater for solid fuel
xxxxxxxxxxxxxxxxxxx
x
xxxxxxxxx
xxxxx
xx
x
xxxxx
xxx
xxxxxxxxxxxxxxxxx
xxx
xx
x
xxxx
xxxxxxxxxxxxxxxxxxxxxxxxxxxxx
xxxx
xxx
xxx
xx
x
xxxxxxxxxxxx
x
xxxxxxxxxx
xxxxxxx
xxxxxxxxxxxxxxxxxxxxxxxxxxxxx
xxxxxxx
xxxxxxxxxxxxxxxxxxxxxxxxxxxxx
xxxxxx
x
xxxxx
xx
xxxxxxxxxxxxxxxxx
xxxx
x
x
xxx
x
xx
x
x
xxxxxxxxxxxxxx
x
xxxxxxxxxxxx
xxxxxxx
xxxxxxxxxx
xxxxxx
xxxx
xxxxx
C
D
D
D
D
1. Fixez la plaque arrière (A) à la base.
2. Fixer le bouclier thermique (A) fourni à la chambre de
combustion en utilisant les vis (B) et les entretoises (C)
qui se trouvent dans le sac de visserie.
3. Ajustez la hauteur du produit à l’aide des quatre vis de
réglage (D). REMARQUE : si vous utilisez une plaque de
sol en verre (en option), surélevez la base d’environ 8 mm
par rapport au sol, de manière à pouvoir insérer la plaque de
sol sous le bord avant de la base.
4. Si une unité d’alimentation en air frais doit être utilisée,
introduisez le conduit fl exible dans le trou de la plaque
inférieure et fi xez-le à la sortie de fumée à l’aide d’un collier
de serrage. Assurez-vous que le tuyau est suffi samment
long pour éviter l’utilisation de raccords.
FRANCAIS
