Jøtul F 373 ADVANCE Installation And Operation Guide

34

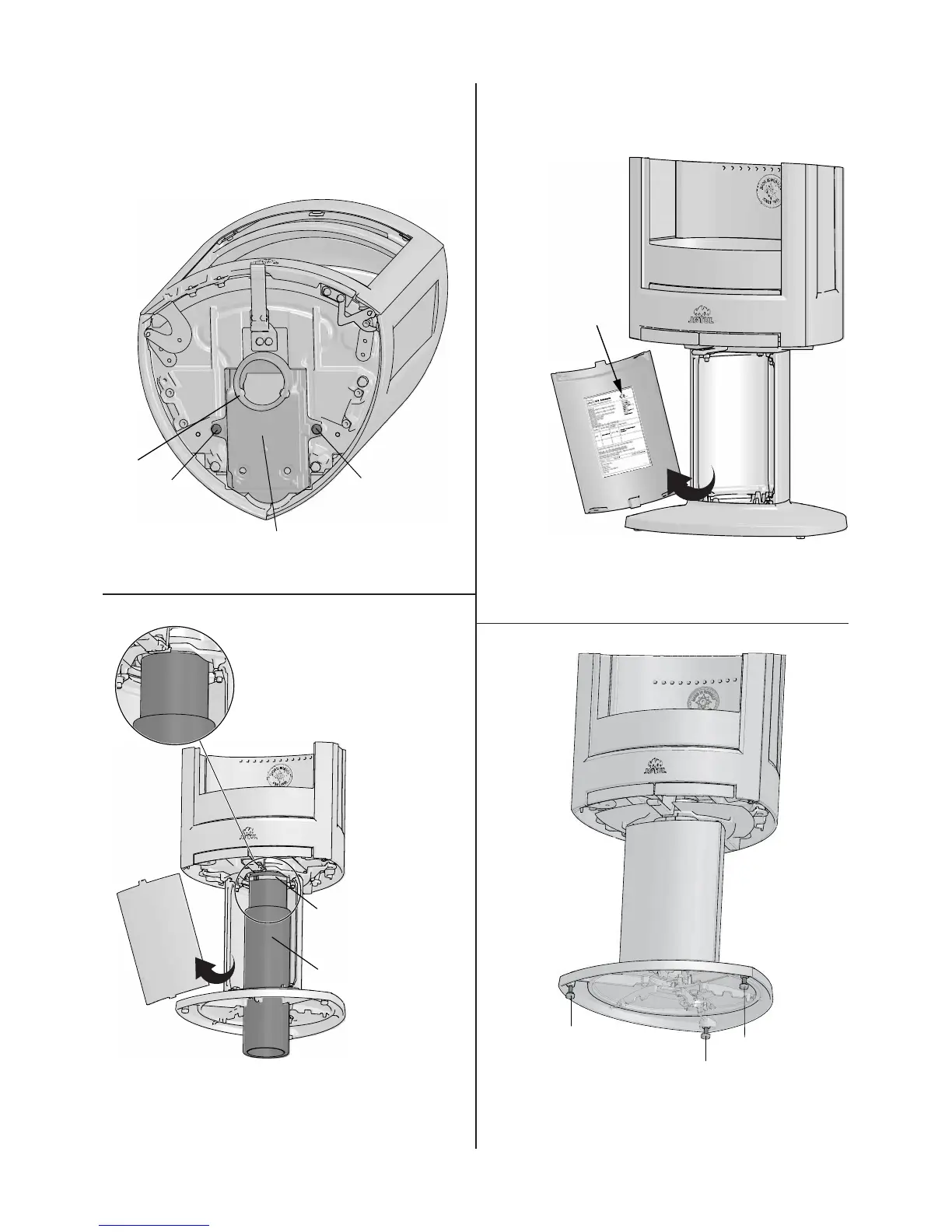

Jøtul F 373 - Raccordement d’admission
d’air frais par le sol
Si le poêle Jøtul F 373 Advance doit être installé avec une unité
d’alimentation en air frais par le sol, commencez par pivoter
l’admission en air extérieur (A).
Fig. 15
A
C
C
B
1. Dévissez les vis (C). Pivotez l’admission en air extérieur
de sorte que l’ouverture soit positionnée au milieu.
Fig. 16
En cas d'installation d'un ensemble
tournant (en option), n'utilisez pas
de collier de serrage.
collier de serrage
Raccordement prise
d’air extérieur
2. Le kit d’admission en air extérieur est fi xé à l’admission en
air extérieur en dessous du foyer. REMARQUE : si une
plaque de doublage doit être installée, celle-ci doit être
fi xée avant de redresser le poêle à la verticale. Reportez-
vous aux instructions de montage incluses dans l’ensemble
tournant.
4.6 Emplacement de la plaque
signalétique
Fig. 17
La plaque
signalétique
1. Retirez le cache avant du piédestal.
2. Fixez la plaque signalétique, fournie dans le bac à
cendres, à l’intérieur du cache avant (cette plaque garantit
l’homologation du produit).
Fig. 18
A
A
A
Ajustez la hauteur du produit à l’aide des trois vis de réglage
(A). REMARQUE : si vous utilisez une plaque de sol en verre
(réf. 50012994), le poêle doit être surélevé d’environ 8 à 10
mm du sol à l’aide des trois vis de réglage.
FRANCAIS
