7.3 Remplacement de la vitre et des joints

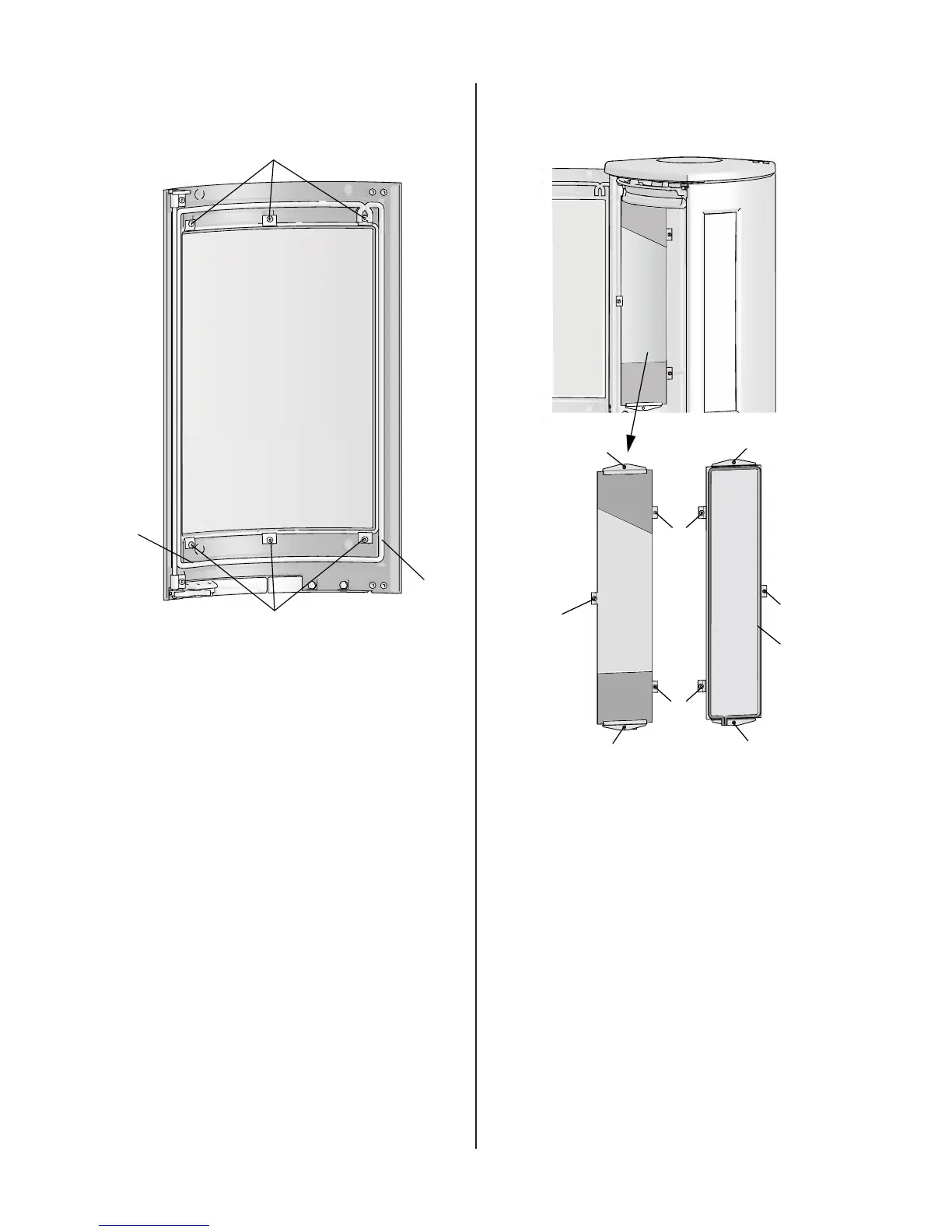

Fig. 35
I
J
K
L
1. Pour remplacer vitre, commencez par dévisser les trois
vis du bas (I). Dévissez ensuite les trois vis du haut (J).
Retirez vitre. ATTENTION ! Le joint de vitre doit toujours
être neuf pour une vitre neuve.
2. Retirez les joints endommagés de vitre (L) et/ou de porte
(K). Nettoyez la rainure du joint, appliquez une nouvelle
colle, en petite quantité pour éviter les débordements puis
positionnez les nouveaux joints.
7.4 Remplacement de la vitre latérale
et du joint
Fig. 36
AA
A
A
Vitre latérale
interne
Vitre latérale
externe
B
B
C
B
B
1. Soulevez ldéfl ecteur inférieur et tournez la clé (Fig. 30 B) à
90° dans défl ecteur inférieur (Fig. 30 A), puis retirez la clé.
Soulevez le bord arrière défl ecteur inférieur, puis dégagez-le.
2. Les défl ecteurs supérieur et haut se situent au-dessus du
défl ecteur inférieur. Retirez le défl ecteur supérieur (Fig.
31 E) en soulevant son bord arrière, puis dégagez-le.
Dégagez le défl ecteur haut (Fig. 31 F) de ses rainures et
retirez-le du foyer.
3. Retirez la grille de foyer (Fig. 32 G).
4. Soulevez la sole foyère (Fig. 33 H), puis dégagez-la.
5. Retirez les vis supérieure et inférieure (A) et les clips (B)
qui maintiennent en place la vitre latérale.
6. Soulevez délicatement la vitre.
7. Retirez la vitre et remplacez le joint (C). Obligatoirement
pour mettre une vitre neuve.
Lors de la remise en place, suivez la même procédure
dans l’ordre inverse.
