75

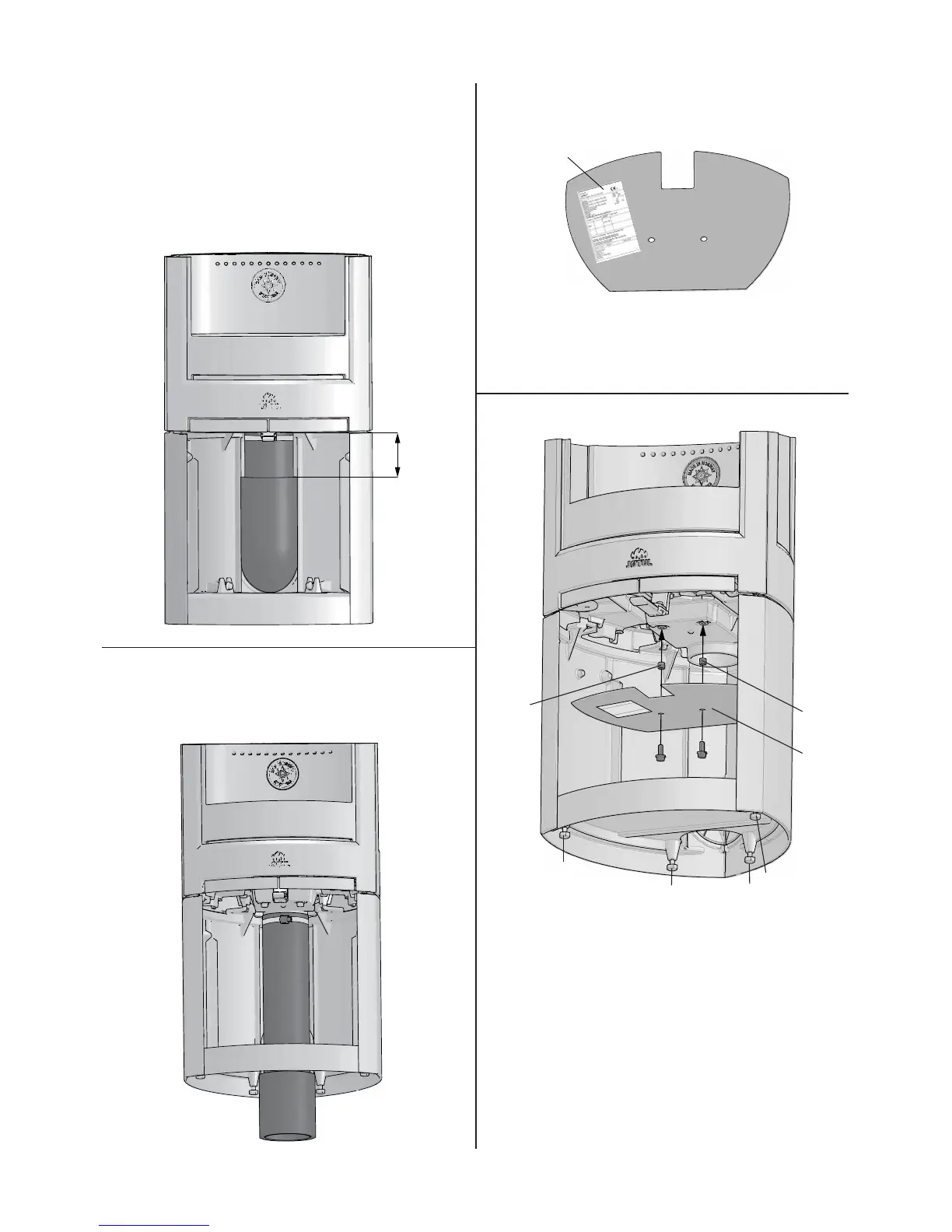

4.3 Montaggio con alimentazione
dell’aria esterna (accessorio opzionale)
Jøtul F 371, scarico posteriore
Se deve essere montata un’alimentazione dell’aria esterna,
consultare le istruzioni di montaggio in dotazione con il kit
dell’aria esterna.
Fig. 8
10 cm
Jøtul F 371, condotto per l’aria esterna
attraverso il pavimento
Fig. 9
4.4 Posizione dell’etichetta di conformità
Fig. 10
A
1. Montare l’etichetta di conformità, situata all’interno del
ceneraio, sul lato inferiore dello scudo termico della
camera di combustione. (Quest’etichetta è importante per
la conformità del prodotto).
Fig. 11
B
A
B
C
P
r
odu
ct:
Jøtul
F 370 Advance
CE
1
0
Room heat
er for solid fuel
x
x
x
xxxxxxx
xxxxxxxxxxxxxxxxxxx
xxxxx
xx
xxxxxxxxxxxxxxxxxxxxxxxxxxxxx xxxxxxx
xxxxxxxxxxxx
x
xxxxxx
x
xxxxxxxx
x
xxxxxxx
xxxxxxxxxxxx
xxxxxxx
x
xxxxxxxxx
x
x
xxxxx
xxxxxxxxxxxxxxxxxxxxxxxxxxxxx
xxxxx
xx
x
xxxxxxx
xxxxxx
x
x
xxxx
xxxxxxxx
x
xxxxxxx
xxxxxxxxxxxxxxxxxxxxx
xxxxxxxx
xxxxxxx
xxxxxxxxxxxxxxxxxxxxxxxxxxxxx
xxxxxxx
xxxxxxxxxx
xxxx
xx
xxxx
xxxxx
C
D
D
D
D
1. Collocare la piastra posteriore in posizione (A) nella base.
2. Fissare la piastra protettiva (A) usando la vite (B) e il
cilindro (C) che trovate nel sacchetto in dotazione.
3. Livellare il prodotto servendosi delle 4 viti di regolazione (D).
NOTA: In caso di utilizzo di una piastra di protezione del
pavimento in vetro (accessorio opzionale), la base deve
essere sollevata di circa 8 mm dal pavimento, in modo
da permettere di spingere la piastra di protezione sotto il
bordo anteriore della base.
4. In caso di utilizzo dell’alimentazione dell’aria esterna,
inserire il tubo fl essibile nel foro della piastra inferiore e
collegarlo allo scarico fumi con una fascetta stringitubo.
Accertarsi che il tubo fl essibile sia suffi cientemente lungo
per evitare il ricorso a giunti.
ITALIANO
