19
5.0 Montering
NB! Underlaget skal være i vater. Maks. tolerance 1 mm/m. Dette
er særdeles vigtigt for resten af monteringen.
Alle stenene skal være i vater. Dette skal kontrolleres for hvert
nyt lag sten.
Vigtigt!
Vær opmærksom på, at stenene kan tage skade ved hårdhændet
behandling. Monteringsbeslagene må ikke slås for hårdt i.
Montering bør udføres af en faguddannet person.

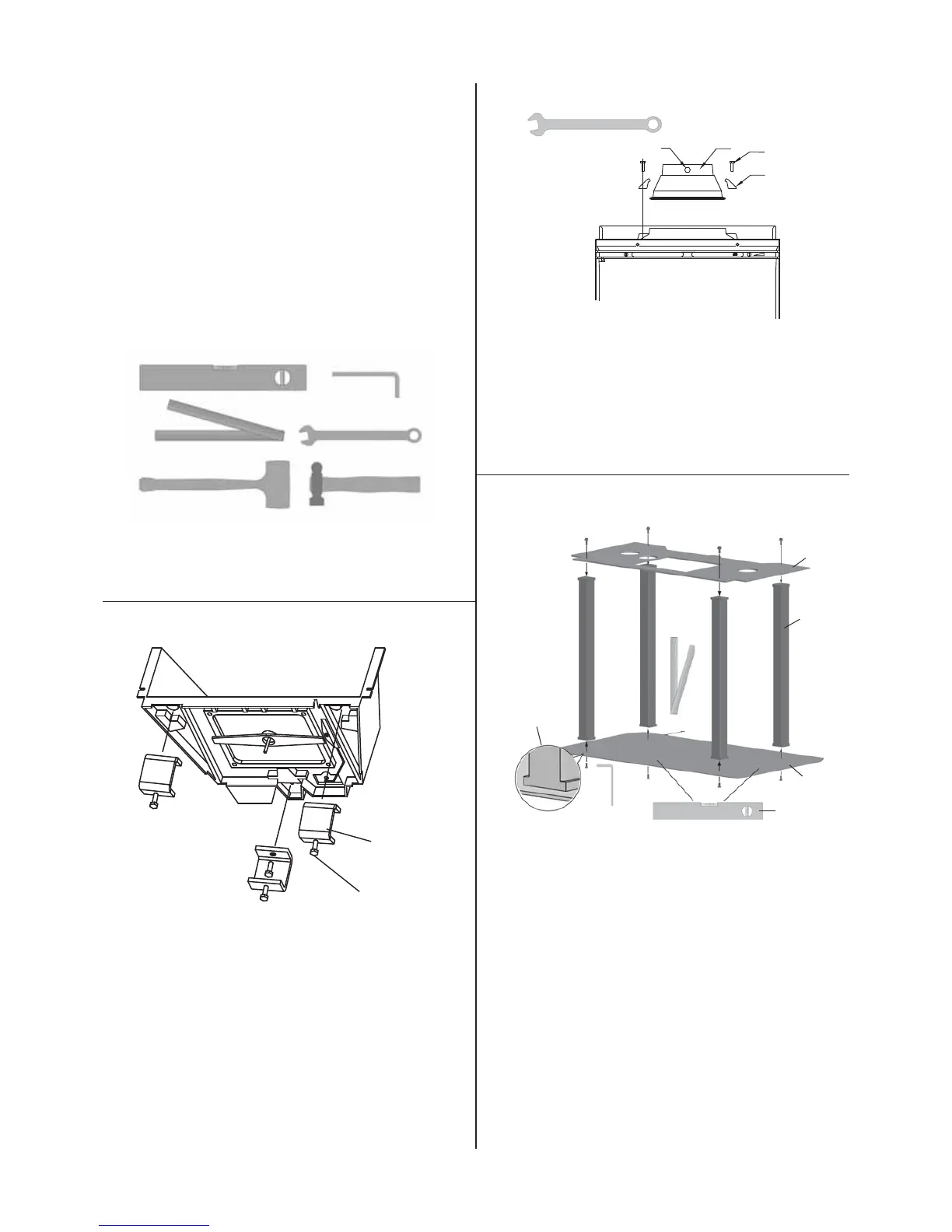

Fig. 5
Nyttige værktøjer til monteringen.
Vaterpas, sekskantnøgle, tommestok, fastnøgle, gummihammer
og hammer.
Fig. 6
1. Læg forsigtigt indsatsen ned på ryggen. Læg evt.
papemballagen på gulvet for at beskytte det mod ridser osv.
2. Montér de tre ben (fig. 6 A).
3. Skru fodskruerne i (fig. 6 B) på benene. Juster til korrekt
længde (se fig. 1).
4. Rejs forsigtigt indsatsen op.
5. Montér tilbage skærmpladen.
Fig. 7
B
C
A
D
1. Røgstudsen (fig. 7 A), som ligger i æsken, monteres oven på
pejsen. Placér røgstudsen således, at skruen (fig. 7 D), som
er monteret på denne, vender fremad.
2. Placér et spændejern (fig. 7 B) på hver side. Dette monteres
med en skrue (fig. 7 C) M8 x 30 mm og møtrik.
Fig. 8
1.
D
A
E
B
C
50 mm
Montér stativet bestående af bundplade (fig. 8 A), 4 stk. ben
(fig. 8 B) og topplade (fig. 8 C).
2. Det er vigtigt, at de forreste ben monteres som vist i fig. 8 D.
3. Placér stativet det rigtige sted, og sørg for, at der er mindst
50 mm til væggen.
4. Underlaget og stativet skal være helt i vater (fig. 8 E). Dette
er særdeles vigtigt for resten af opsætningen.
DANSK
A
B
