20

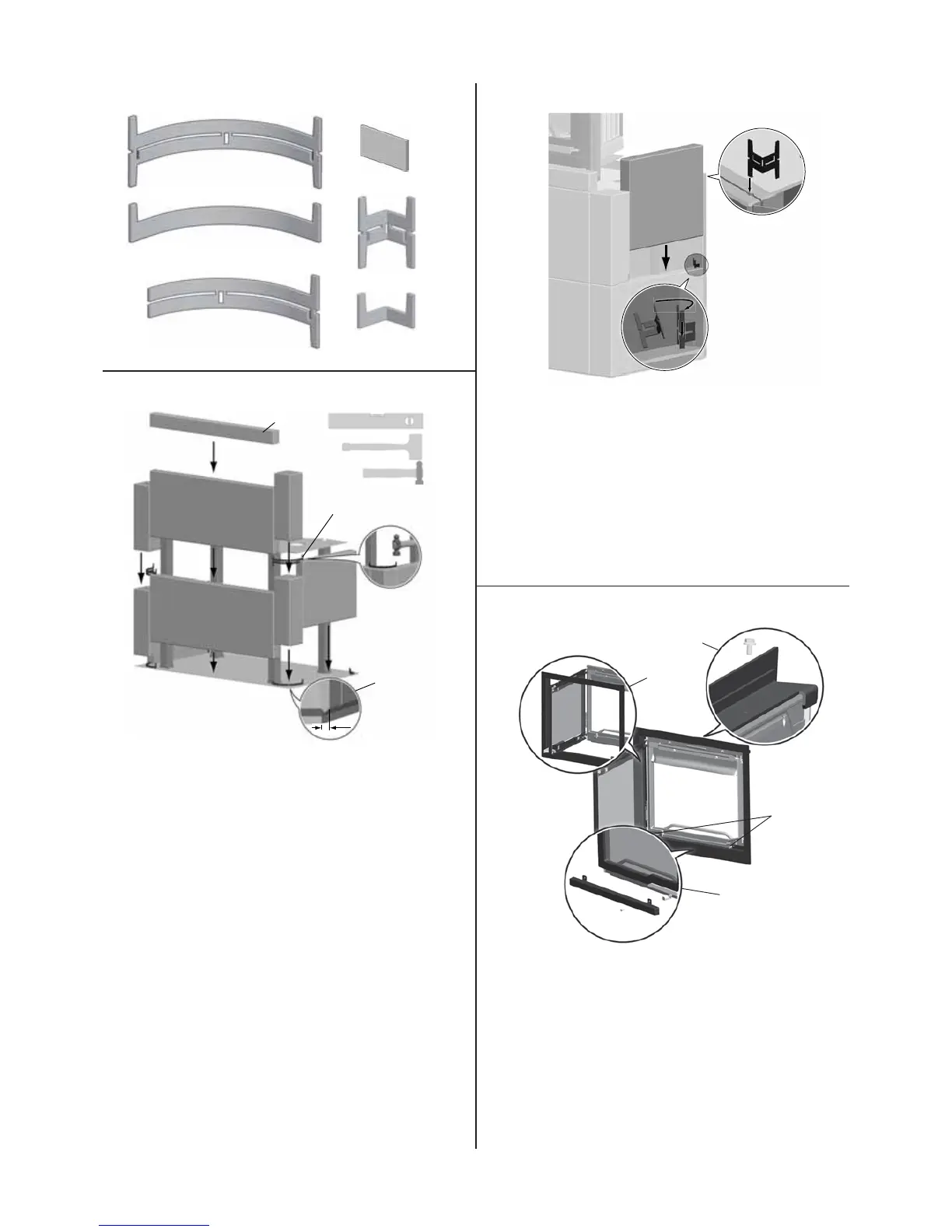

Fig. 9
beslag 3
beslag 6
beslag 1
beslag 5
beslag 4
beslag 2
Fig. 10
A
B
C
3mm
1. Placér lag nr. 1 af fedtsten på bundpladen. Brug beslag 4 og
beslag 6 til at holde dem sammen i underkanten.
NB!: Brug ikke hjørnesten markeret 223628 før lag nr. 4. Se fig. 15.
2. Sørg for, at laget er i vater og placeret korrekt på bundpladen
(fig. 10 A). Benyt en gummihammer til at justere stenene.
3. Placér frontsten og hjørnesten på lag nr. 2 og benyt beslag 1
(fig. 10 B) til at føje dem sammen med lag nr. 1.
OBS:
4. Ved montering af FS 165- I 200 FL skal den smalle sten også
sættes på (fig. 10 C).
Fig. 11
1. Løft indsatsen op på stativet. Vær forsigtig da indsatsen er
for-tung.
2. Montér bagpladen til beslag 6, som ligger under lag nr. 1.
3. Før beslag 3 ind fra indersiden og gennem bagpladen (fig. 11
A). Benyt en hammer, og slå den forsigtigt ned i fedtstenen.
4. Placér sidestenen til lag nr. 2 mellem hjørnestenen og
bagpladen. Montér med beslag 3 (fig. 11 B).
5. Sørg for, at alt er i vater og flugter med hinanden.
Fig. 12
A
C
D
B
1. Fjern det nedre dæksel (fig.12 A).
2. Pynterammen føres ind over døren, og hægtes på over
fronten (fig. 12 B).
3. Montér pynterammen med de samme skruer, som blev
benyttet til det nedre dæksel (fig. 12 C).
4. Fjern medfølgende M8-skrue (fig. 12 D).
DANSK
