JOYEE M800 - Page 2

2
PEGASUS / TYPICAL / JOYEE
(二)安裝電控箱、速度機座

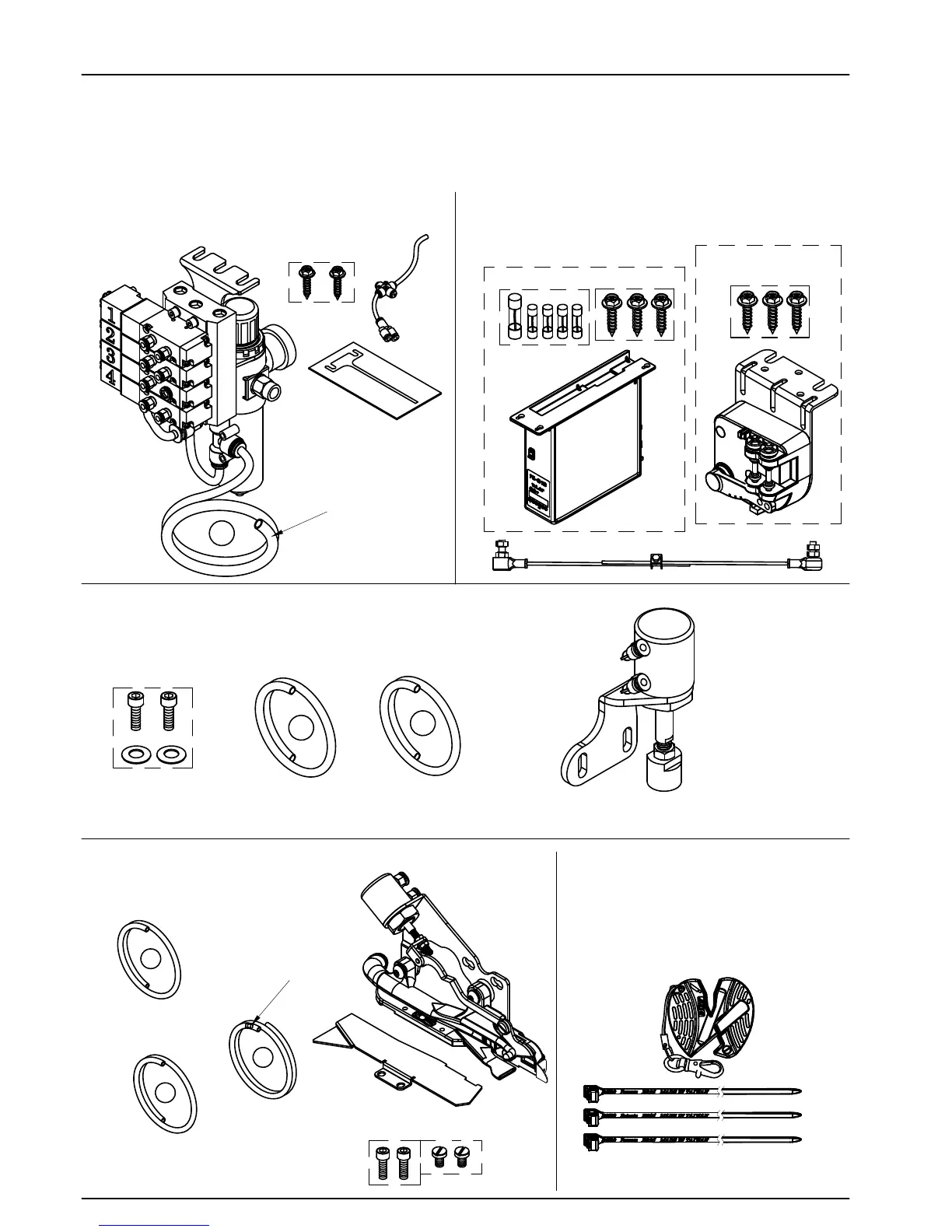

Install the control box and speed unit
前言 PREFACE:
◎請依本說明書頁次按照順序安裝與調整，以確保您可以在最短時間內得到最佳運轉效果。
(三)安裝汽缸壓腳
(一)安裝氣動組
SW0909
M6x12
桔色Orange
藍色Blue
M6
M6x8
M4x6
(四)安裝切刀組
透明Clear
Install the foot lifter cylinder
6x4-700*1
∅
6x4-700*1
∅
Install the cutter
4x2.5-800*1
∅
4x2.5-800*1
∅
4x2.5-900*1
∅
藍色Blue
桔色Orange
流量塞頭
plug of air-control
黑色Black
8x5-800*1
∅
B
C
D
E
F
保險絲
Fuse
P.5
P.7
P.9
P.6
SW0939
SW0939
Install the pneumatic unit
使用方法見最後一頁
贈
品
Please follow the instruction manual so that you get the best efficiency of the device.
See last page for the usage.
A
F R E E G I F T
