JUKI DLN-6390 - Contracuchilla

38
Cuando se ha deteriorado el lo de la cuchilla, vuelva a
alar la contracuchilla
1
como se ilustra en
C
, y vuelva a
instalarla debidamente.
1) Si la posición de montaje de la contracuchilla se
mueve en la dirección
A
desde la posición de montaje
estándar, la longitud de hilo después de cortado el hilo
aumentará en proporcionalmente.
2) Si la posición de montaje se mueve en la dirección
B
,
la longitud de hilo disminuirá proporcionalmente.
Al realar la contracuchilla, tenga cuidado
al manipularla.
3. Contracuchilla
AVISO :
Para evitar posibles lesiones personales debido a un arranque brusco de la máquina, desconecte la corriente
eléctrica de la máquina y compruebe de antemano para mayor seguridad que el motor está completamente parado.
a
Coltello mobile
b
Centro dell’ago
1
A
B
C
b
1
4,5 mm
a
Z
Y
Z
Y
CN36 CN33CN37CN56
X
SC-921
SC-921
CN56 CN36 CN37 CN33

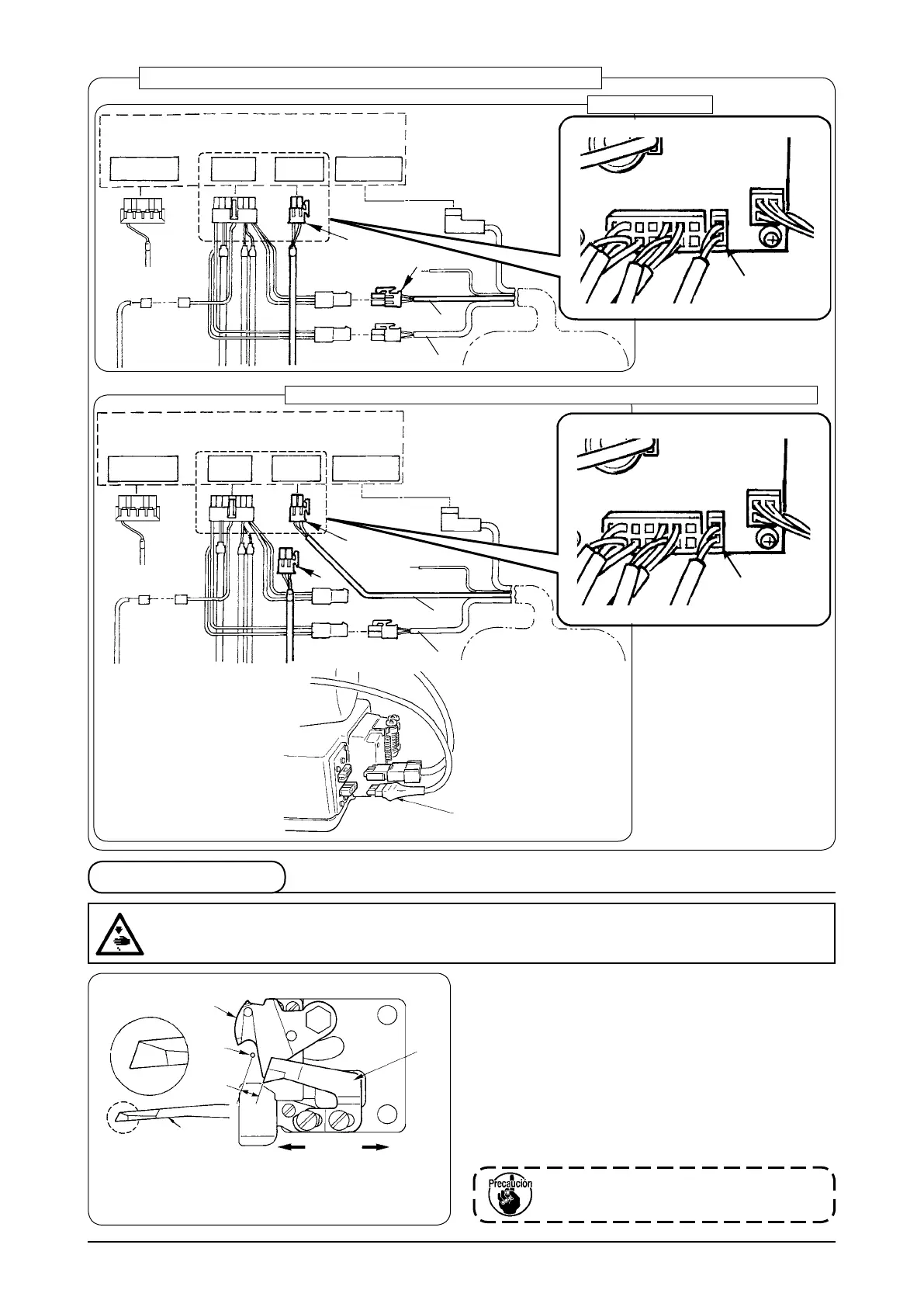

Diagrama de cableado de componentes neumáticos y eléctricos
Al vericar la magnitud de retroceso de la cuchilla móvil y la sincronización de la leva
Unidad principal de la
máquina de coser modelo
DLN-6390-7
Gris
Negro
Gris
Negro
Unidad principal de la
máquina de coser modelo
DLN-6390-7
Cableado normal
Z
CN37
CN36
Y
CN37
CN36
