Sistema JUPITER

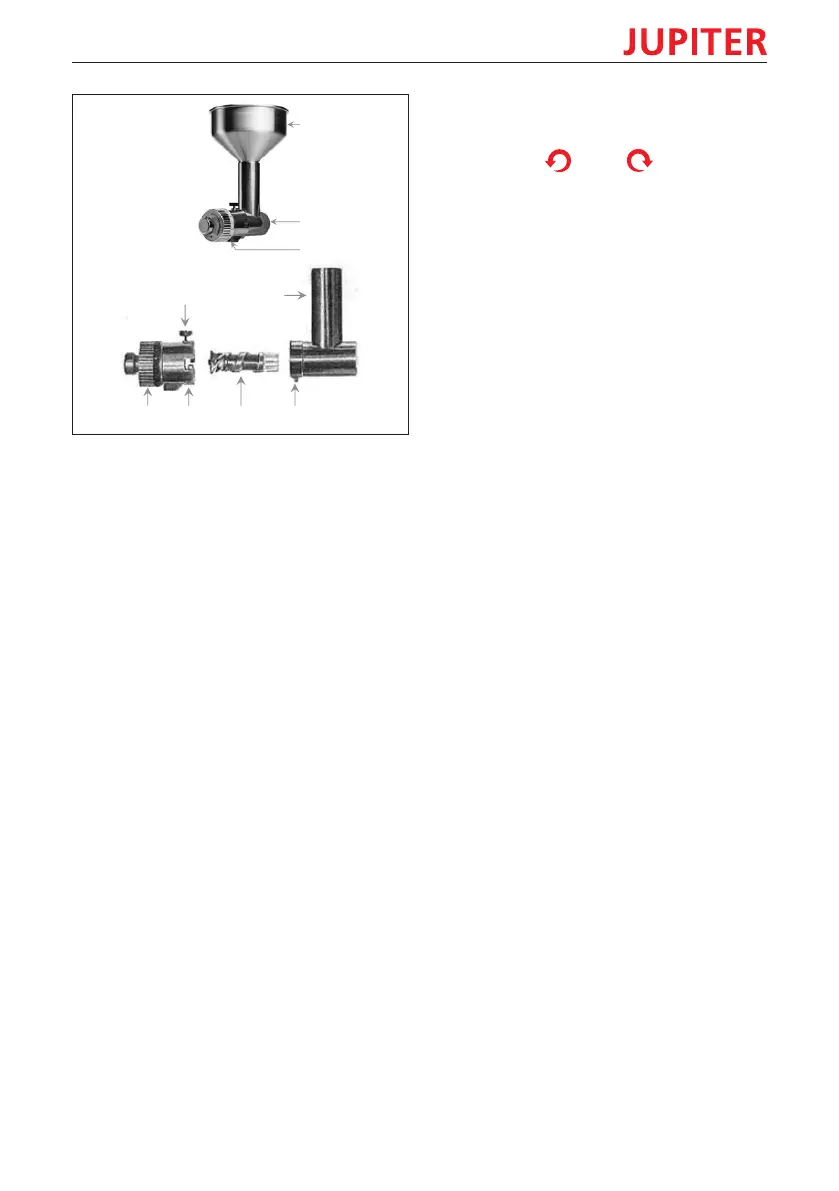

A
B
C
A
D E
FHR G
Smontaggio prima della prima messa in eser-
cizio
• Prima di mettere in funzione l’apparecchio nuovo,
smontare il meccanismo di macinazione per pulirlo (vedi
paragrafo Pulizia).
1 Allentare la vite a testa zigrinata D.
2 Ruotare in senso orario l’unità di regolazione H fino
all’arresto e rimuoverla dai naselli di bloccaggio F del
corpo E.
3 Rimuovere la vite del cono di macinazione G dal cor-
po E.
Montaggio/Smontaggio
1 Infilare la vite del cono di macinazione G nel corpo E,
fino alla battuta, con il giunto di plastica in avanti.
2 Spingere verso l’alto l’unità di regolazione H - la vite a
testa zigrinata D - sui naselli di bloccaggio F del corpo E
e ruotare in senso antiorario fino all’arresto.
3 Serrare leggermente la vite a testa zigrinata D.
4 Inserire l’imboccatura A.
• Per lo smontaggio procedere in ordine inverso.
Regolare il grado di macinazione
• Per impostare il grado di macinazione desiderato duran-
te la macinazione, utilizzare la manopola zigrinata R.
GROSSO
4
…
1
FINE
IMPORTANTE:
• Selezionare sempre un’impostazione grossa prima e
dopo l’uso.
• Ruotare la manopola zigrinata R con delicatezza.
• Scegliere il grado di macinazione più fine solo per il
frumento.
• Evitare una regolazione superfine.
