Gebrauchsanleitung Getreidemühle-Vorsatz (Stahlkegelmahlwerk)
4 Technische Änderungen vorbehalten, alle Angaben ohne Gewähr.

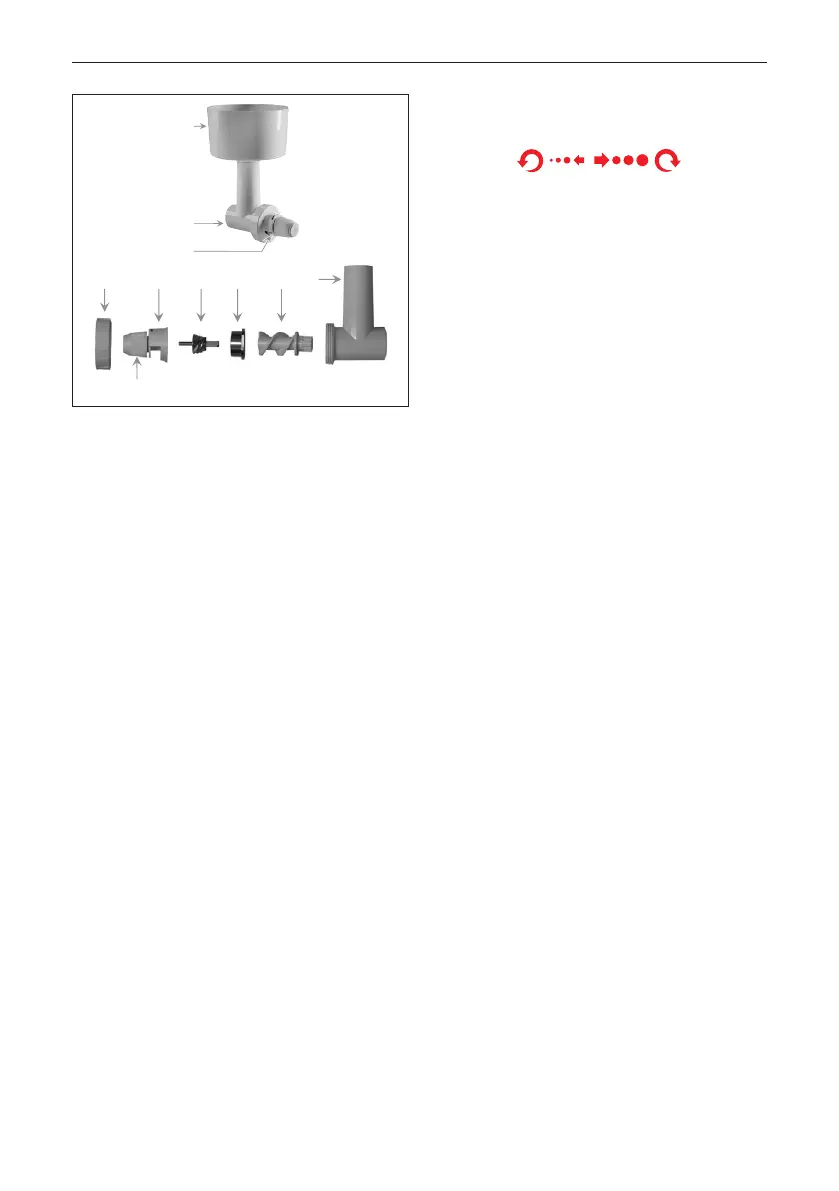

System Messerschmidt
A
B
C
I
J K L M N
Demontage vor der ersten Inbetriebnahme
• Demontieren Sie das Mahlwerk vor der ersten Inbetrieb-
nahme zum Reinigen (siehe Abschnitt Reinigung).
1 Schrauben Sie den Verschlussring I gegen den Uhrzei-
gersinn vom Gehäuse N ab.
2 Nehmen Sie die Einstelleinheit J ab.
3 Entnehmen Sie Mahlkegel K, Mahlring L und Schne-
cke M aus dem Gehäuse N.
Montage/Demontage
1 Schieben Sie die Schnecke M, mit der Kunststoffkupp-
lung voran, bis zum Anschlag in das Gehäuse N.
2 Setzen Sie den Mahlring L in das Gehäuse N ein.
Wichtig: Beachten Sie die abgeflachten Seiten des
Mahlrings. Der Mahlring muss sich genau in die Ausspa-
rung des Gehäuses einfügen.
3 Setzen Sie den Mahlkegel K auf den Mahlring L.
Wichtig: Die Vierkantwelle des Mahlkegels muss in der
Schnecke sitzen. Die Vierkantaufnahme der Schnecke
muss vollständig frei von Rückständen sein.
4 Setzen Sie die Einstelleinheit J auf das Gehäuse N.
Wichtig: Die Nut der Einstelleinheit muss nach unten
zeigen und auf der Nase des Gehäuses sitzen. Der
Mehlauslauf zeigt dabei nach unten.
5 Schrauben Sie den Verschlussring I im Uhrzeigersinn auf
das Gehäuse N auf.
6 Stecken Sie den Einfülltrichter A auf.
• Die Demontage erfolgt in umgekehrter Reihenfolge.
Einstellen des Mahlgrads
• Stellen Sie den gewünschten Mahlgrad während dem
Mahlvorgang mit dem Rändelknopf R ein.
Feiner Gröber
WICHTIG:
• Die Vierkantaufnahme der Schnecke muss vollständig
frei von Rückständen sein. Ansonsten ist eine Feinein-
stellung des Mahlgrads nicht möglich.
• Vor und nach dem Gebrauch immer eine grobe Einstel-
lung wählen.
• Betätigen Sie den Rändelknopf R nicht mit Gewalt.
• Wählen Sie den feinsten Mahlgrad nur für Weizen.
• Vermeiden Sie eine extreme Feineinstellung.
