KD-LHX555
Installation/Connection Manual
Manual Pemasangan/Penyambungan
GET0283-006A
[UN]
1204DTSMDTJEIN
EN, IN
J
Handles
Pegangan
-pegangan
F
Washer (ø5)
Perapat
sambungan (ø5)
G
Lock nut (M5)
Mur kunci (M5)
H
Mounting bolt (M5 x 20 mm)
Baut bingkai (M5 x 20 mm)
I
Rubber cushion
Bantalan karet
A / B
Hard case/Control panel
Kotak keras/Panel
(Papan) kontrol
C
Sleeve
Selongsong
D
Tr im plate
Plat rapi
E
Power cord
Kabel power
1
ENGLISH
This receiver is designed to operate on 12 V DC, NEGATIVE ground electrical systems. If
your vehicle does not have this system, a voltage inverter is required, which can be purchased
at JVC car audio dealers.

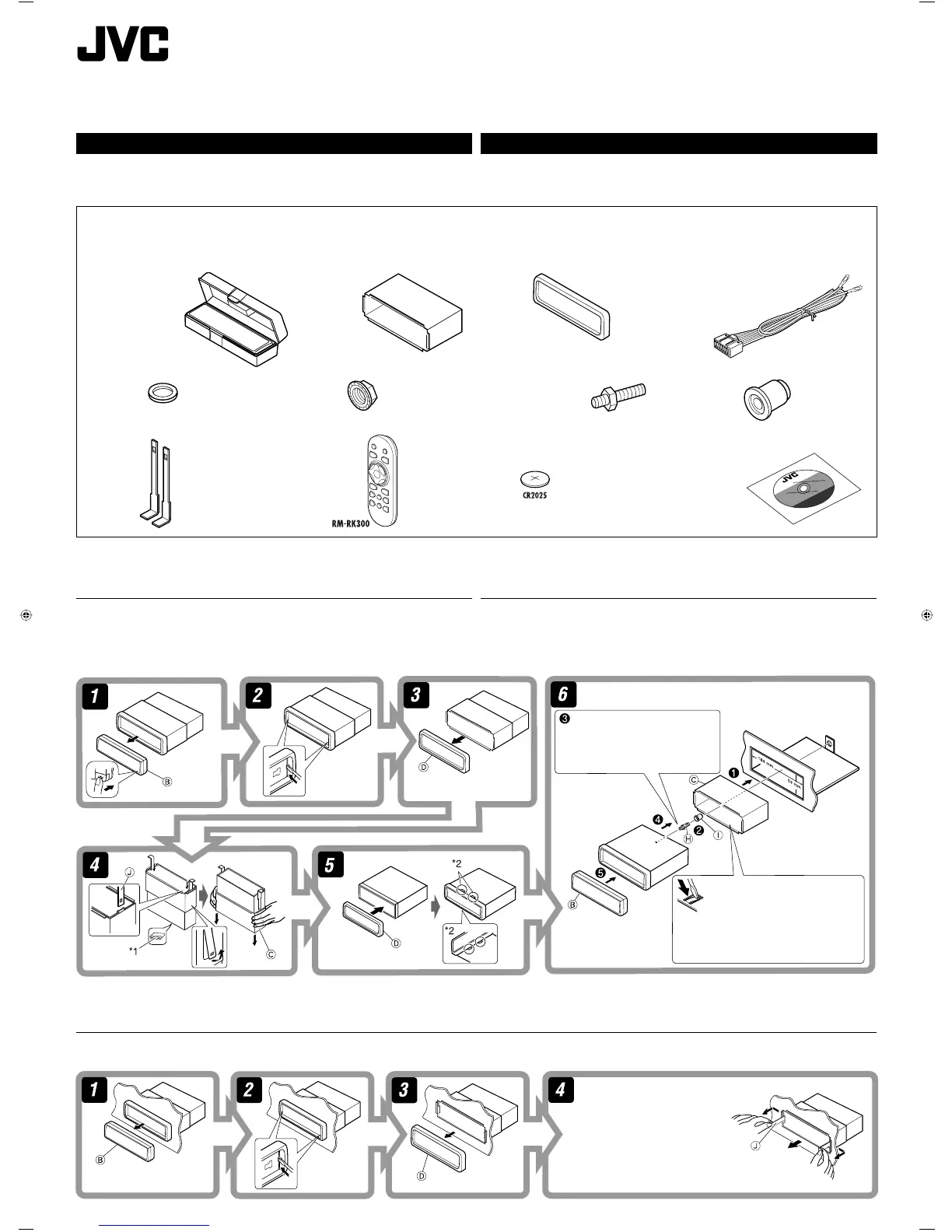

Parts list for installation and connection
The following parts are provided for this receiver.
After checking them, please set them correctly.
INSTALLATION
(IN-DASH MOUNTING)
The following illustration shows a typical installation. If you have any questions or require
information regarding installation kits, consult your JVC car audio dealer or a company supplying
kits.
• If you are not sure how to install this receiver correctly, have it installed by a qualifi ed
technician.
K
Remote controller
Pengontrol jauh
L
Battery
Baterai
Removing the receiver
Before removing the receiver, release the rear section.
*
1
When you stand the receiver, be careful not to damage the fuse on the rear.
*
1
Ketika anda memberdirikan alat penerima, hati-hati untuk tidak merusak sekring di belakang.
*
2
Fit the protrusions outside the receiver.
*
2
Pasangkan tonjolan keluar di sebelah luar radio.
M
CD-ROM
(Image Converter: Wide Ver 1.2)
CD-ROM
(Image Converter: Wide Ver 1.2)
Do the required electrical
connections.
Lakukan penyambungan-
penyambungan listrik yang
diperlukan.
Bend the appropriate tabs to hold
the sleeve fi rmly in place.
Bengkokkan pengait-pengait yang
tepat untuk menahan selongsong
secara kuat pada tempatnya.
Insert the two handles, then pull them
as illustrated so that the receiver can
be removed.
Sisipkan kedua pemegang dan
tarik alat penerima seperti yang
diilustrasikan hingga alat penerima
dapat dipindahkan.
INDONESIA
Alat penerima ini didisain untuk beroperasi hanya pada 12 V DC, dengan sistem listrik
NEGATIVE yang di-ground-kan. Jika kendaraan anda tidak memiliki sistem ini, sebuah
pembalik tegangan diperlukan, yang mana dapat dibeli di penyalur-penyalur audio mobil JVC.
Daftar bagian-bagian untuk pemasangan dan penyambungan
Bagian-bagian berikut disediakan untuk alat penerima ini.
Setelah mengecek bagian-bagian tersebut, silahkan atur bagian-bagian itu.
PEMASANGAN
(BINGKAI-DALAM DASH)
Ilustrasi berikut menunjukkan sebuah tipe pemasangan. Jika anda mempunyai suatu
pertanyaan atau informasi yang diperlukan mengenai alat-alat pemasangan, konsultasikan
pada penyalur audio mobil JVC atau sebuah perusahaan yang mensuplai alat-alat.
• Jika anda tidak yakin bagaimana memasang alat penerima ini dengan benar, biarkan dipasang
dengan teknisi yang berkualitas.
Memindahkan alat penerima
Sebelum memindahkan alat penerima, lepaskan seksi belakang.
