JVC KD-T812BT User Manual

NEDERLANDS
35
Data Size: B6L (182 mm x 128 mm)
Book Size: B6L (182 mm x 128 mm)
Installeren/Verbinden
Bij het verbinden met een externe versterker, moet u
het aardedraad verbinden met het chassis van de auto
om beschadiging van het toestel te voorkomen.

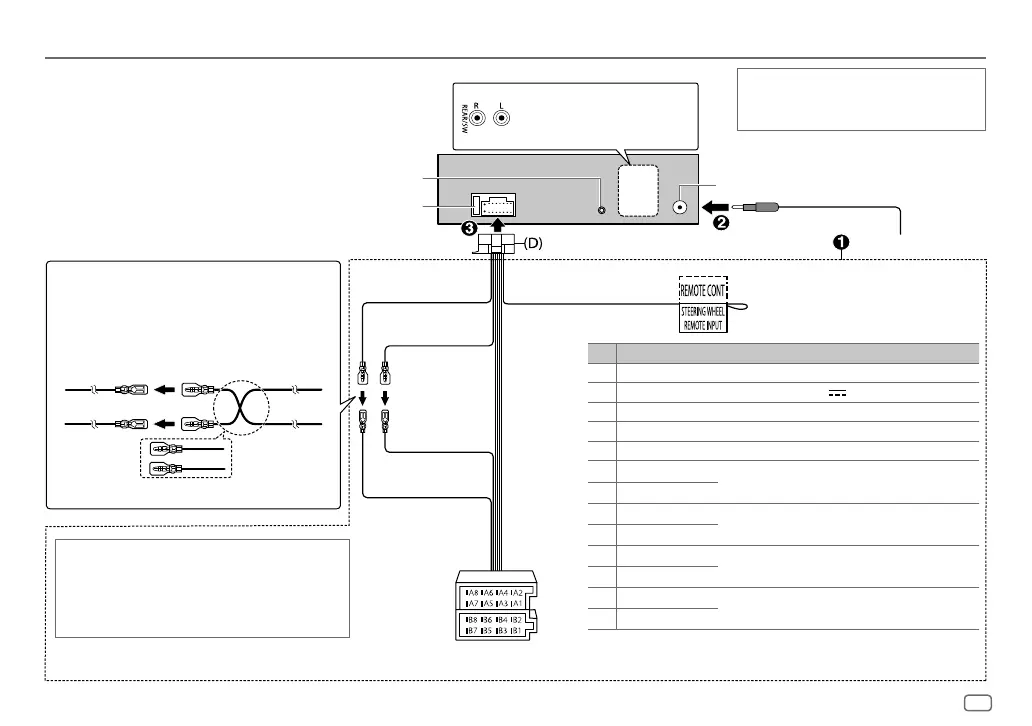

Verbinden van draden
Microfooningangsaansluiting (Pagina13)
Zekering (10 A)
Antenne-aansluiting
Naar de stuur-afstandsbedieningsadapter
Geel (A4)
Rood (A7)
Geel (Accukabel)
Pen Kleur en functie
A4 Geel : Accu
A5 Blauw/wit : Stroomregeling (12V
350mA)
A6 Oranje/wit : Autoverlichtingsschakelaar
A7 Rood : Contact (ACC)
A8 Zwart : Massaverbinding
B1
Paars
]
: Achterluidspreker (rechts)
Voor 3-weg crossover: Tweeter (rechts)
B2
Paars/zwart
[
B3
Grijs
]
: Voorluidspreker (rechts)
Voor 3-weg crossover: Middenbereik luidspreker (rechts)
B4
Grijs/zwart
[
B5
Wit
]
: Voorluidspreker (links)
Voor 3-weg crossover: Middenbereik luidspreker (links)
B6
Wit/zwart
[
B7
Groen
]
: Achterluidspreker (links)*
Voor 3-weg crossover: Tweeter (links)
B8
Groen/zwart
[
* U kunt een subwoofer ook direct, zonder gebruik van een externe versterker, verbinden.
Voor het instellen, zie pagina24.
Toestel
Verbinden van de ISO-stekkers met bepaalde
VW/Audi en Opel (Vauxhall) auto’s
U moet mogelijk de bedrading van de bijgeleverde
bedradingsbundel als hieronder afgebeeld wijzigen.
Auto
A7 (Rood)
Ontstekingskabel
(Rood)
A4 (Geel)
Fabrieksbedrading
Accukabel
(Geel)
ISO-stekkers
Indien uw auto geen ISO-aansluiting heeft
Installeer het toestel bij voorkeur met een los verkrijgbare
draadbundel die specifiek voor uw auto is ontworpen en laat
voor de veiligheid het installeren uitvoeren door een erkend
vakman. Raadpleeg de auto-audiohandelaar.
Rood (Ontstekingskabel)
Lichtblauw/geel
(Draad van stuur-afstandsbediening)
Achter-/Subwooferuitgang/
3-weg crossover: Wooferuitgang
JS_JVC_KD_T812BT_E_NL.indd 35JS_JVC_KD_T812BT_E_NL.indd 35 24/7/2019 9:06:19 AM24/7/2019 9:06:19 AM
