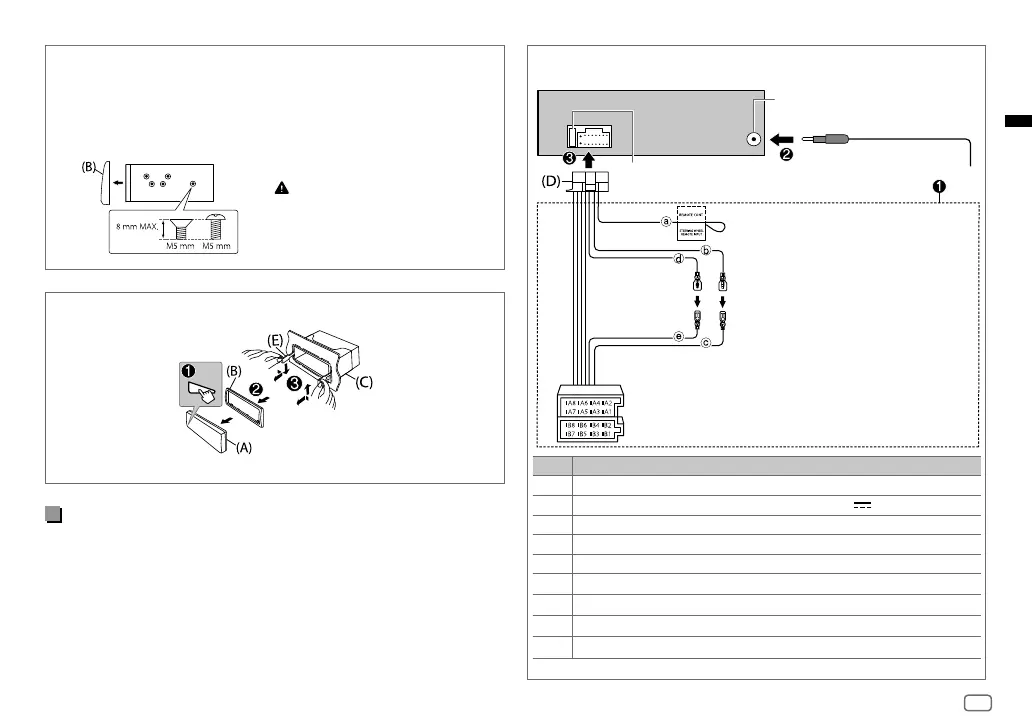

Remoção do aparelho
Instalação do aparelho (sem manga de montagem)
1 Retire a manga de montagem e a placa de guarnição do aparelho.
2 Alinhe os orifícios no aparelho (em ambos lados) com o suporte de
montagem do veículo e fixe o aparelho com parafusos (disponíveis
comercialmente).
Lista de peças (fornecidas)
(A) Painel frontal (×1)
(B) Placa de guarnição (×1)
(C) Manga de montagem (×1)
(D) Cablagem (×1)
(E) Chave de extração (×2)
Utilize apenas os parafusos
especificados. Utilizar parafusos
inadequados pode danificar o
aparelho.
Conexão da cablagem
Terminal de antena
Fusível (10 A)
Pino Cor e função
A4 Amarelo : Bateria
A5 Azul/branco : Controlo de energia (12V
350mA)
A6 Laranja/branco : Interruptor de controlo das luzes do automóvel
A7 Vermelho : Ignição (ACC)
A8 Preto : Conexão terra (massa)
B1, B2
Roxo
], Roxo/preto [
: Altifalante traseiro (direito)
B3, B4
Cinzento
], Cinzento/preto [
: Altifalante frontal (direito)
B5, B6
Branco
], Branco/preto [
: Altifalante frontal (esquerdo)
B7, B8
Verde
], Verde/preto [
: Altifalante traseiro (esquerdo)
a Azul claro/amarelo: Ao
adaptador do controlo remoto
do volante de direção
b Amarelo: Fio da bateria
c Amarelo: A4
d Vermelho: Fio de ignição
e Vermelho: A7
Conectores ISO
