34
PORTUGUÊS
Data Size: B6L (182 mm x 128 mm)
Book Size: B6L (182 mm x 128 mm)

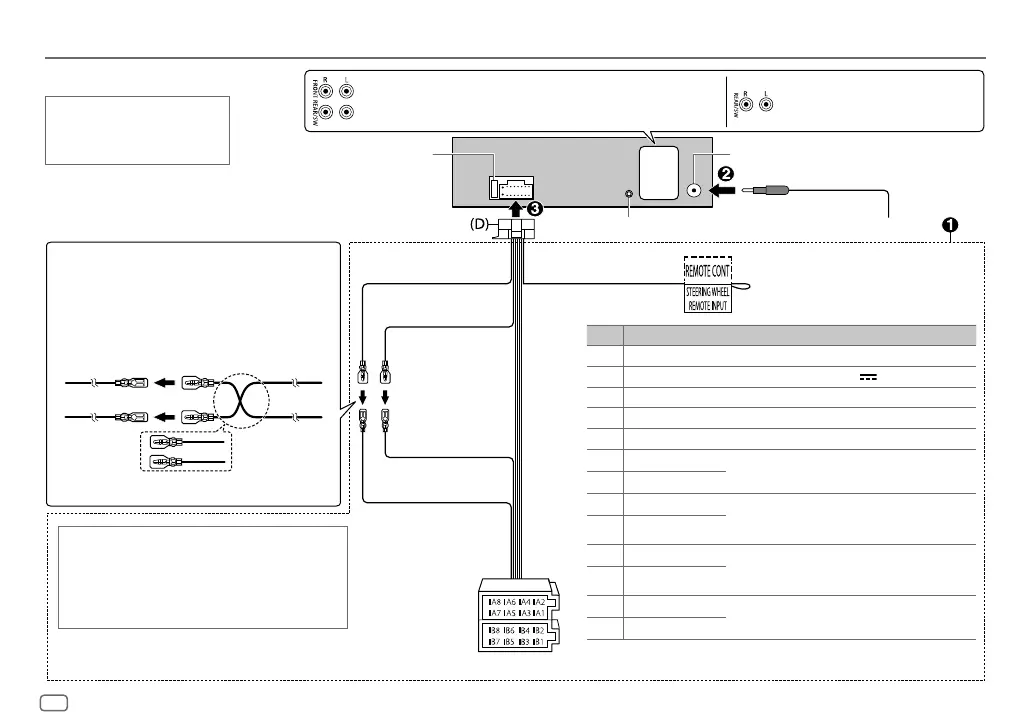

Conexão da cablagem
Instalação/Conexão
Quando ligar a um amplificador
externo, ligue o seu fio de terra ao
chassis do automóvel para evitar danos
ao aparelho.
Fusível (10 A) Terminal de antena
Ao adaptador do controlo remoto do volante de
direção
Amarelo (A4)
Vermelho (A7)
Amarelo (Cabo de bateria)
Pino Cor e função
A4 Amarelo : Bateria
A5 Azul/branco : Controlo de energia (12 V
350 mA)
A6 Laranja/branco : Interruptor de controlo das luzes do automóvel
A7 Vermelho : Ignição (ACC)
A8 Preto : Conexão terra (massa)
B1
Roxo
]
: Altifalante traseiro (direito)
Para cruzamento de 3 vias: Tweeter (direito)
B2
Roxo/preto
[
B3
Cinzento
]
: Altifalante frontal (direito)
Para cruzamento de 3 vias: Altifalante Mid range
(direito)
B4
Cinzento/preto
[
B5
Branco
]
: Altifalante frontal (esquerdo)
Para cruzamento de 3 vias: Altifalante Mid range
(esquerdo)
B6
Branco/preto
[
B7
Verde
]
: Altifalante traseiro (esquerdo)*
Para cruzamento de 3 vias: Tweeter (esquerdo)
B8
Verde/preto
[
* Pode também ligar um subwoofer diretamente sem um amplificador de subwoofer
externo. Para a definição, consulte a página 23.
Aparelho
Conexão dos conectores ISO em alguns
automóveis VW/Audi ou Opel (Vauxhall)
Pode precisar modificar a cablagem fornecida como mostrado
abaixo.
Veículo
A7 (vermelho)
Cabo de ignição
(vermelho)
A4 (amarelo)
Cablagem normal
Cabo de bateria
(amarelo)
Conectores ISO
Se o seu carro não tiver um terminal ISO
Recomendamos a instalação do aparelho com uma cablagem
personalizada disponível no comércio, específica para o seu
veículo, e para a sua segurança, certifique-se de solicitar este
trabalho a profissionais. Consulte o seu revendedor de áudio
para automóveis.
Vermelho (Cabo de ignição)
Azul claro/amarelo
(Fio de controlo remoto da
direção)
Tomada de entrada para microfone (página 13)
KD-X372BT:
Saída dianteira (Cruzamento de 3 vias: Saída de mid range)
Saída traseira/subwoofer (Cruzamento de 3 vias: Saída de woofer)
KD-X272BT:
Saída traseira/subwoofer
(Cruzamento de 3 vias: Saída de woofer)
JS_JVC_KD_X372BT_E_PT.indd 34JS_JVC_KD_X372BT_E_PT.indd 34 22/7/2019 9:58:12 AM22/7/2019 9:58:12 AM
