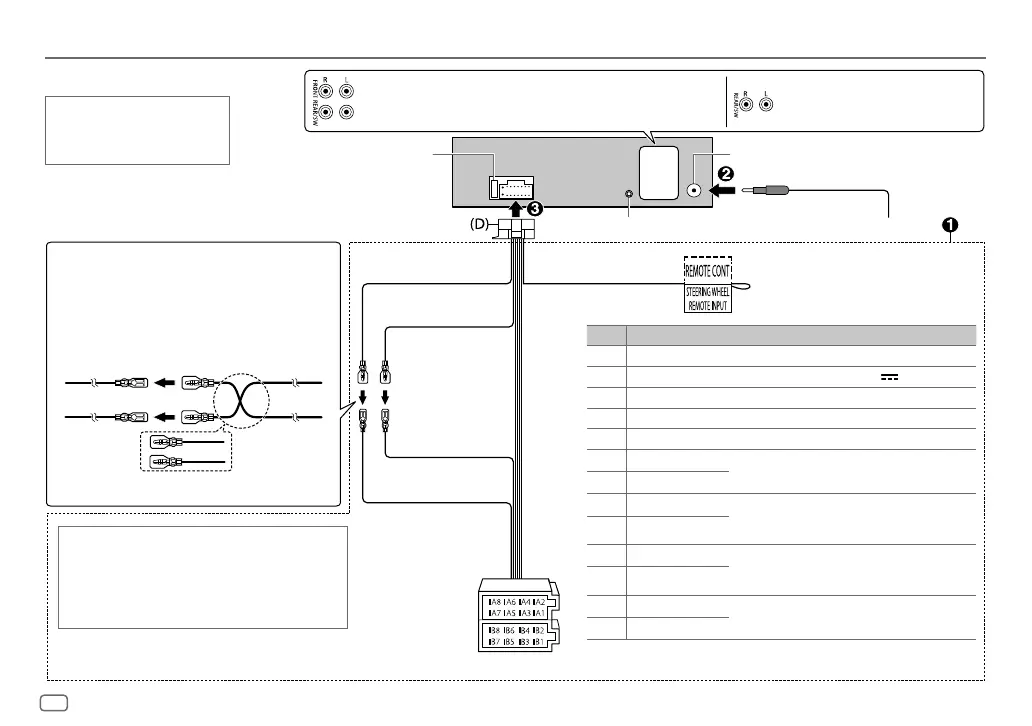

Conexión del cableado
Instalación/Conexión
Cuando conecte a un amplificador
externo, conecte su cable de tierra al
chasis del vehículo para evitar daños
en la unidad.
Fusible (10 A) Terminal de la antena
Al adaptador del mando a distancia del volante
de la dirección
Amarillo (A4)
Rojo (A7)
Amarillo (Cable de la batería)
Patilla Color y función
A4 Amarillo : Batería
A5 Azul/blanco : Control de alimentación (12 V
350 mA)
A6 Naranja/blanco : Interruptor de control de las luces del automóvil
A7 Rojo : Encendido (ACC)
A8 Negro : Conexión a tierra (masa)
B1
Púrpura
]
: Altavoz trasero (derecho)
Para crossover de 3 vías: Tweeter (derecho)
B2
Púrpura/negro
[
B3
Gris
]
: Altavoz delantero (derecho)
Para crossover de 3 vías: Altavoz de rango medio
(derecho)
B4
Gris/negro
[
B5
Blanco
]
: Altavoz delantero (izquierdo)
Para crossover de 3 vías: Altavoz de rango medio
(izquierdo)
B6
Blanco/negro
[
B7
Verde
]
: Altavoz trasero (izquierdo)*
Para crossover de 3 vías: Tweeter (izquierdo)
B8
Verde/negro
[
* También es posible conectar directamente un subwoofer sin el amplificador externo
para subwoofer. Para la configuración, consulte la página 23.
Unidad
Conexión de los conectores ISO en algunos
automóviles VW/Audi u Opel (Vauxhall)
Puede ser necesario modificar el cableado del mazo de
conductores suministrado, como se muestra a continuación.
Vehículo
A7 (Rojo)
Cable de encendido
(Rojo)
A4 (Amarillo)
Cableado predeterminado
Cable de la batería
(Amarillo)
Conectores ISO
Si su vehículo no tiene un terminal ISO
Se recomienda instalar la unidad con un mazo de cables
disponible en el mercado que sea adecuado para su automóvil
y, para fines de seguridad, deje esta tarea en manos de
profesionales. Consulte con un distribuidor de productos de
audio para automóviles.
Rojo (Cable de encendido)
Luz azul/amarilla
(Cable del mando a distancia
para la dirección)
Jack de entrada de micrófono (página 13)
KD-X372BT:
Salida frontal (Crossover de 3 vías: Salida de rango medio)
Salida posterior/subwoofer (Crossover de 3 vías: Salida del woofer)
KD-X272BT:
Salida posterior/subwoofer
(Crossover de 3 vías: Salida del woofer)
