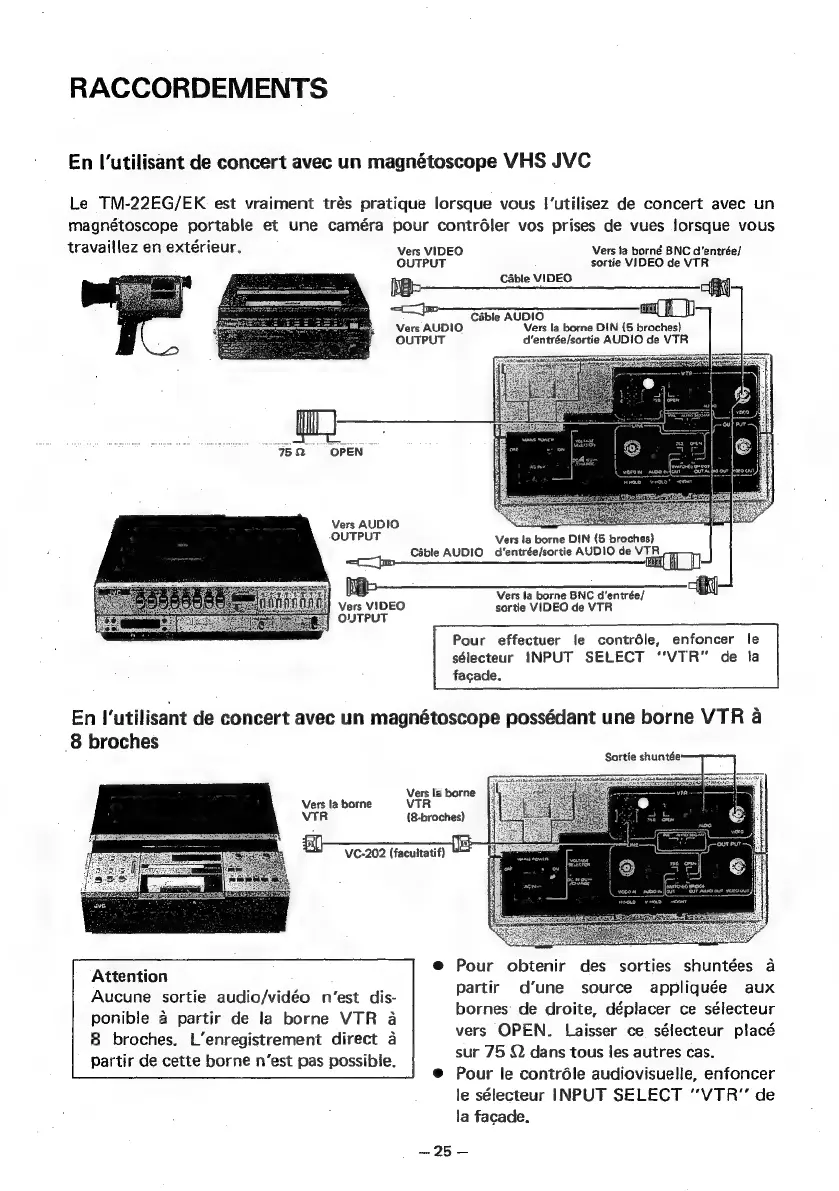

RACCORDEMENTS
En l‘utilisant de concert avec un magnétoscope VHS JVC
Le TM-22EG/EK est vraiment trés pratique lorsque vous I‘utilisez de concert avec un
magnétoscope portable et une caméra pour contrdéler vos prises de vues lorsque vous
travaillez en extérieur. Vers VIDEO Vers la bornd BNC d’entrée/
OUTPUT sortie VIDEO de VTR
Br Cable VIDEO
ee i
Cable AUD IS.
Vers AUDIO Vers la borne DIN {5 broches)
OUTPUT d‘entrée/sortie AUDIO de VTR
Vers AUDIO cae 7
OUTPUT Vers la borne DIN (5 broches)
Cable AUDIO. d’entrée/sortie AUDIO de vm
he Vers la borne BNC d’entrée/ oft
b
# Vers VIDEO sortie VIDEO de VTR
q OUTPUT
Pour effectuer Je contrdle, enfoncer le
sélecteur INPUT SELECT “'VTR” de la
facade.
En I’utilisant de concert avec un magnétoscope possédant une borne VTR a
8 broches
Sortie shuntée'
Vers la borne
Vers la borne VTR
VTR (8-broches)
fl —~eaon tfecuneaty US
A = @ Pour obtenir des sorties shuntées a
ttention p ; es
Aucune sortie audio/vidéo n’est dis- partir’ - gabe eons. applies aes
bornes de droite, déplacer ce sélecteur
vers OPEN. Laisser ce sélecteur placé
sur 75 Q dans tous les autres cas.
®@ Pour le contréle audiovisuelle, enfoncer
le sélecteur INPUT SELECT “VTR’’ de
la facade.
ponible a partir de la borne VTR a
8 broches. L’enregistrement direct 4
partir de cette borne n’est pas possible.
