Kaco blueplanet 10.0 NX3 M2 Quick Guide

KACO blueplanet 3.0 NX3 M2 KACO blueplanet 5.0 NX3 M2 KACO blueplanet 8.0 NX3 M2 KACO blueplanet 10.0 NX3 M2
KACO blueplanet 15.0 NX3 M2 KACO blueplanet 20.0 NX3 M2 Side 139

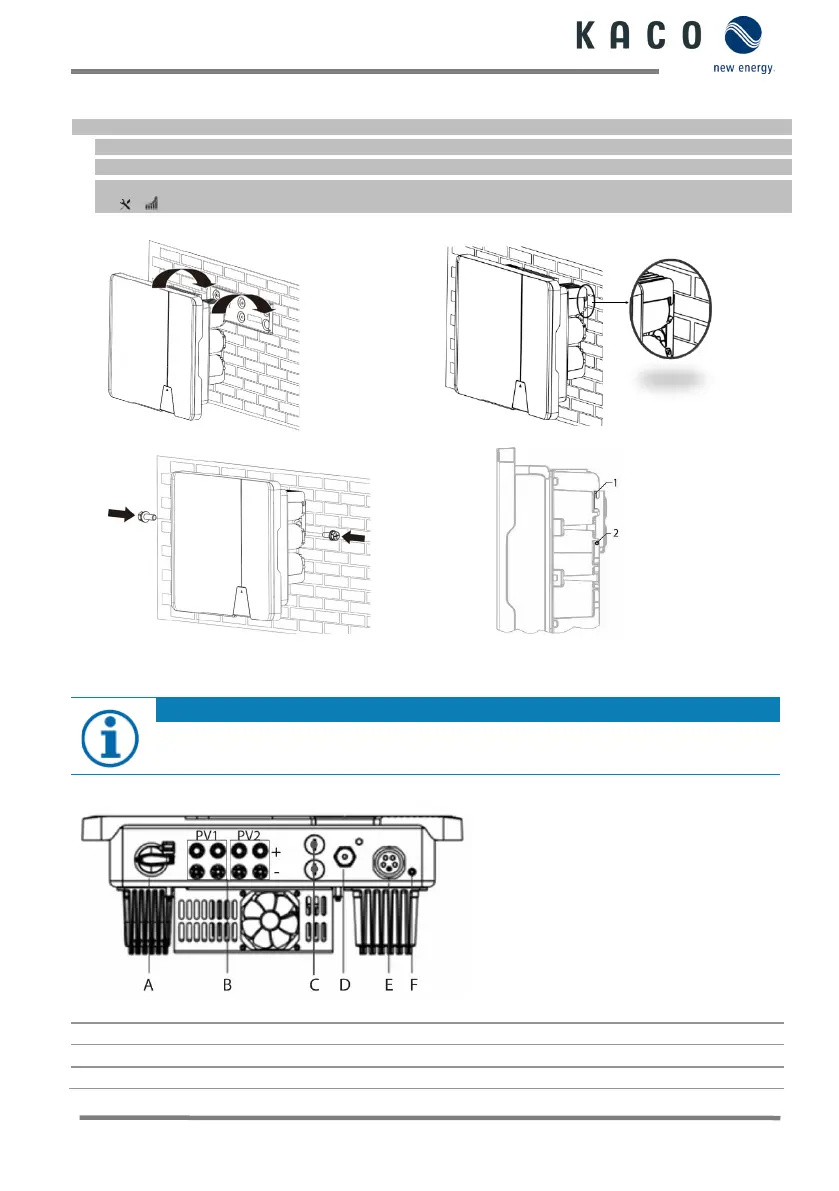

Løft og montér enheden
 Vægholder monteret.
1 Løft enheden ved grebene (se fig. 3.2). Vær opmærksom på enhedens tyngdepunkt!
2 Sæt enheden på monteringspladen (se fig. 6 og fig. 8.2 – pos 1.), og kontroller, at den sidder fast.
3 Monter de medfølgende skruer (2x M5x14 mm) på begge sider, så den ikke kan tages af ved hullet (fig.8.2 – pos 2.).
[ P / 2 Nm]
» Enheden er monteret. Fortsæt med den elektriske installation.
Fig. 6: Hæng vekselretteren på vægholderen
Fig. 7: Kontrollér, at enheden sidder fast
Fig. 8.1: Fastgør vekselretteren Fig. 8.2: Fastgørelse af vekselretter
1.6 Udførelse af elektrisk tilslutning
BEMÆRK
Vælg ledningstværsnit, 
Landespecifikke installationsstandarder, enhedens effektklasse, ledningslængde, type ledningsføring;
lokale temperaturer.
1.6.1 Generel visning vekselretter nedefra
Fig. 8.3: Tilslutningsside: Tegnforklaring
A Integreret DC-afbryder
D
COM 3 – WiFi-stik-tilslutning
B DC-tilslutning til PV-generator
E
AC-tilslutningsmuffe
C COM1&2 – RJ45-bøsning til RS485-tilslutning
F
Oprettelse af jordforbindelse til kabinet

Kaco blueplanet 10.0 NX3 M2 Specifications

General

Model	blueplanet 10.0 NX3 M2
Manufacturer	Kaco
Category	Inverter
Max. AC Output Power	10000 W
Max. DC Voltage	1100 V
Number of MPPTs	2
Max. apparent AC power	10000 VA
AC frequency	50 Hz / 60 Hz
Max. AC current	16 A
Max. DC current	26 A
Protection class	IP65
Topology	Transformerless
Operating Temperature Range	-25°C to +60°C
Cooling	Convection
Max. DC power	15000 W
AC Output Voltage	230 V / 400 V
AC voltage range	230 V / 400 V
