Kaco blueplanet 10.0 NX3 M2 Quick Guide

lk 239 KACO blueplanet 3.0 NX3 M2 KACO blueplanet 5.0 NX3 M2 KACO blueplanet 8.0 NX3 M2 KACO blueplanet 10.0 NX3 M2
KACO blueplanet 15.0 NX3 M2 KACO blueplanet 20.0 NX3 M2
1.6.2 AC-ühenduse konfigureerimine
 
1 Lükake kaabli keermesliide ja korpus koos tihendiga üle juhtme.
2 Eemaldage kaablikest [u 75 mm].
3 Sooned N, L lõigake 2 mm võrra lühemaks kui kaitsejuhe PE ning eemaldage N, L, PE isolatsioon 12 mm ulatuses.
4 Painduvad sooned peab varustama standardile DIN 46228 vastavate soonehülssidega.
5 Sisestage sooned vastavalt kontaktialusel olevale märgistusele kontaktidesse.
6 Pingutage poldid kontaktialusel kaasasoleva sisekuuskantvõtme abil kinni [ W_3 / 2,0 Nm].
7 Suruge kontaktialus kuni kuuldava klõpsuni korpusesse.
8 Hoidke korpust kinni ja pingutage kaabli keermesliide kinni [ W_40 / 5,0 Nm].
» Ühendage elektriliselt.

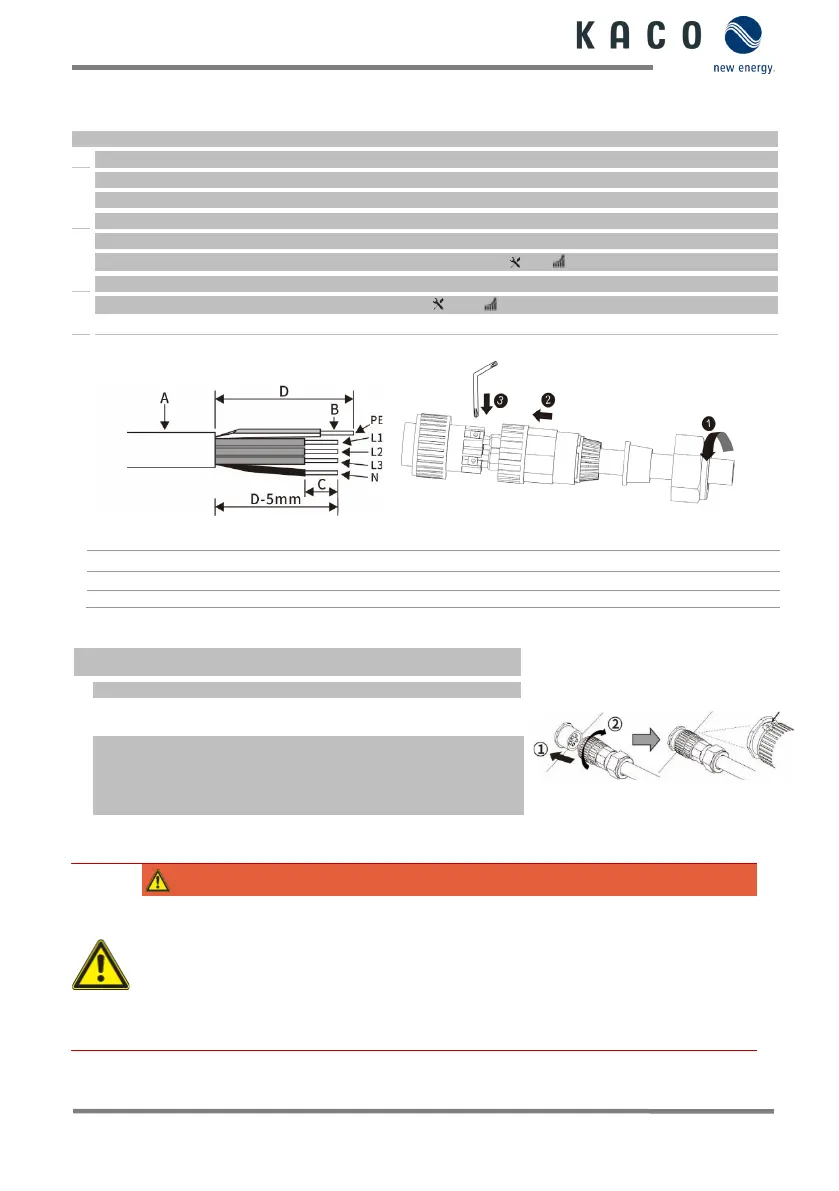

Joonis 9. Traatide isolatsiooni eemaldamine
Joonis 10. Soonte sisestamine kontaktialusele ja
Legend
A
välisläbimõõt (Ø 18 kuni 21 mm)
C
isoleeritud juhtmete isolatsiooni eemaldamise pikkus (u 12 mm)
B
juhtme ristlõige (4 kuni 6 mm²)
D
AC-juhtme väliskesta isolatsiooni eemaldamise pikkus (u 75 mm)
AC-ühenduse tegemine
 AC-ühenduspistik on nõuetekohaselt konfigureeritud.
1 Sisestage AC-ühenduspistik seadme seadmepistikule.

MÄRKUS: AC-

2 Vedage juhtmed nõuetekohaselt ja vastavalt järgmistele reeglitele:
– Vedage juhtmed ümber seadme minimaalselt 20 cm kauguselt.
– Ärge vedage juhtmeid üle pooljuhtide (radiaatori).
– Liiga suured paindejõud ohustavad kaitseastet. Vedage kaablid
vähemalt kaabli neljakordse läbimõõduga painderaadiusega.
» Seade on toitevõrku ühendatud.
1.6.3 DC-ühenduse konfigureerimine
OHT

Pinget juhtivate ühenduste puudutamine põhjustab raskeid vigastusi või surma. Fotoelektrilisele
generaatorile mõjuva päikesekiirguse korral on DC-juhtmete avatud otstes alalispinge.
› Veenduge, et fotoelektrilistel moodulitel on maa suhtes hea isolatsioon.
› Statistiliste andmete kohasel kõige külmemal päeval ei tohi fotoelektriliste moodulite maksimaalne
tühikäigu pinge ületada inverteri maksimaalset sisendpinget.
› Kontrollige DC-juhtmete polaarsust.
› DC-pinge puudumine tagatud.
› Ärge lahutage DC-pistikühendusi koormuse all.
Joonis
11. AC-ühenduspistiku
seadmepistikuga fikseerimine

Kaco blueplanet 10.0 NX3 M2 Specifications

General

Model	blueplanet 10.0 NX3 M2
Manufacturer	Kaco
Category	Inverter
Max. AC Output Power	10000 W
Max. DC Voltage	1100 V
Number of MPPTs	2
Max. apparent AC power	10000 VA
AC frequency	50 Hz / 60 Hz
Max. AC current	16 A
Max. DC current	26 A
Protection class	IP65
Topology	Transformerless
Operating Temperature Range	-25°C to +60°C
Cooling	Convection
Max. DC power	15000 W
AC Output Voltage	230 V / 400 V
AC voltage range	230 V / 400 V
