DIRECTIVES D'ASSEMBLAGE
Assemblage
4 5 6
1 2 3
B
A
C
E
D
Assemblage
DIRECTIVES D'ASSEMBLAGE

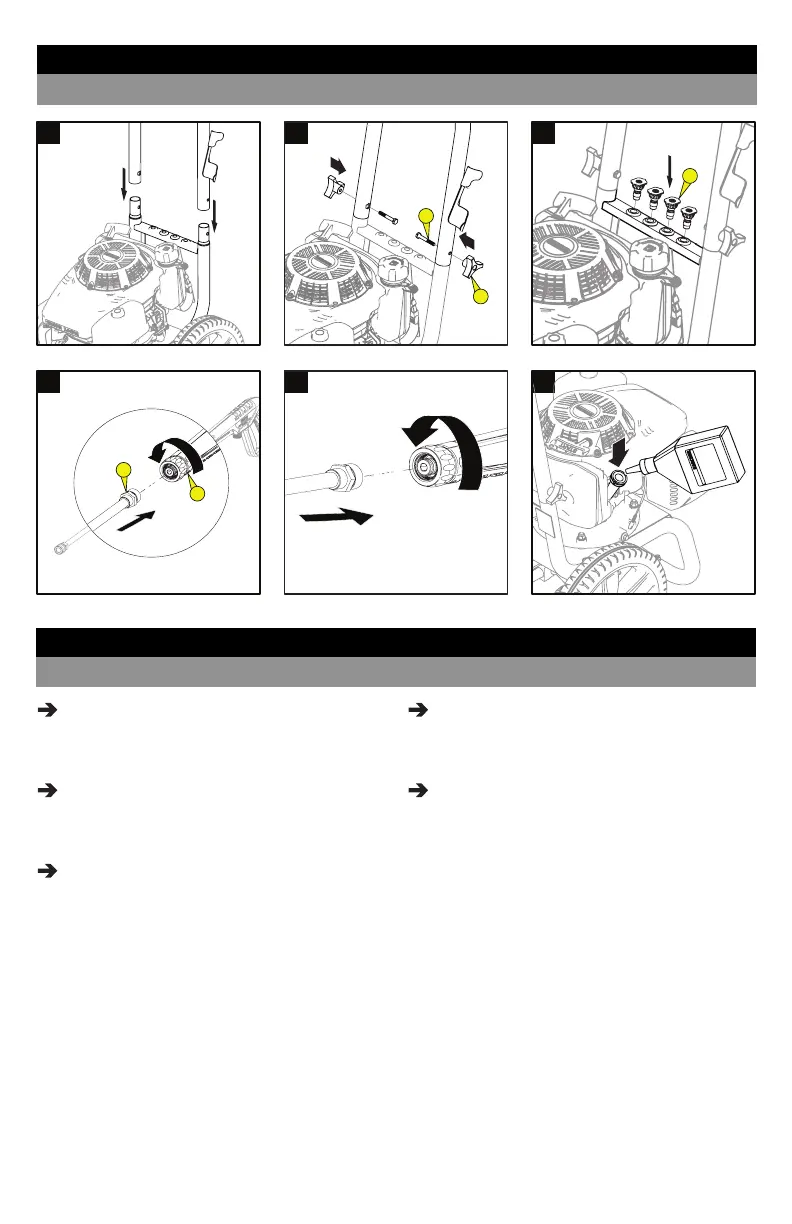

Illustration 1:
Fixer la poignée au cadre de la machine à
laver à pression.
Illustration 2:
Aligner les orices, insérer les boulons (A) et
serrer avec les boutons (B).
Illustration 3:
Placer les buses à raccord rapide (C) dans
le porte-buse.
Illustration 4,5:
Fixer le tube-rallonge (D) au pistolet
pulvérisateur (E).
Illustration 6:
Retirer le bouchon / la jauge d'huile du niveau
d'huile et ajouter l'huile.
