4
HDS 895
D

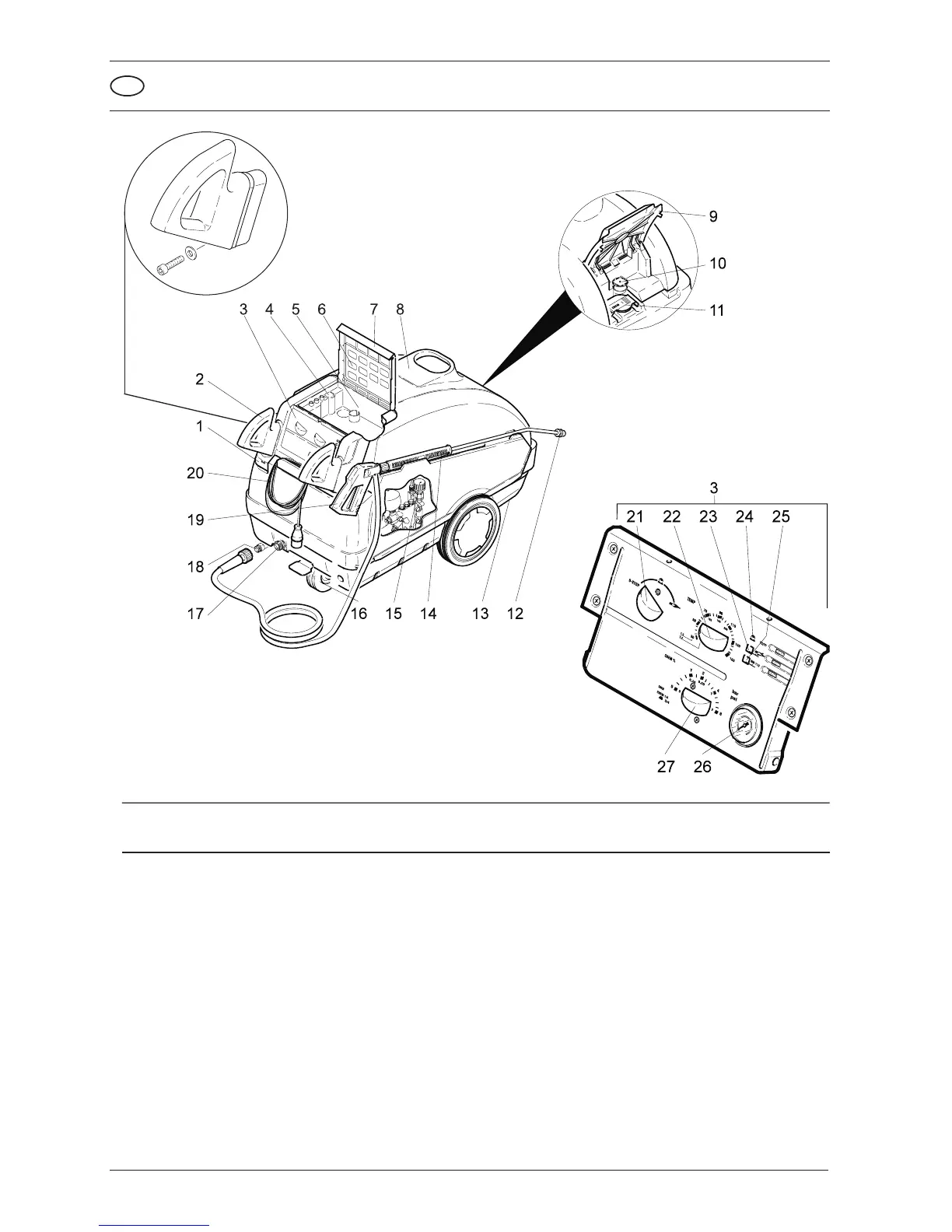

1. Geräteabbildung
15 Druck- und Mengenregulierung
16 Lenkrolle mit Feststellbremse
17 Wasseranschluß mit Sieb
18 Hochdruckanschluß
19 Handspritzpistole mit
Hochdruckschlauch
20 Elektr. Anschlußleitung
21 Geräteschalter
22 Temperaturregler
23 Kontrollampe - Brennstoff
24 Kontrollampe - Motor
25 Kontrollampe - Flüssigenthärter
26 Manometer
27 Reinigungsmittel-Dosierventil
1 Einfüllöffnung für Brennstoff
2 Griffbügel
3 Instrumententafel
4 Taster für Überstrom-Schutzrelais
5 Ablagefach für Zubehör
6 Kurzbetriebsanleitung
7 Abdeckklappe für Ablagefach
8 Gerätehaube
9 Abdeckklappe für Einfüllöffnungen
10 Einfüllöffnung für Flüssigenthärter
11 Einfüllöffnung für Reinigungsmittel
12 Hochdruckdüse
13 Griffmulden in der Bodenwanne
14 Strahlrohr
2. Bedienungselemente
