FARE
En umiddelbar truende fare, som kan føre
til alvorlige personskader eller død.
몇 ADVARSEL
En muligvis farlig situation, som kan føre til
alvorlige personskader eller til død.
FORSIGTIG
En muligvis farlig situation, som kan føre til
personskader eller til materialeskader.
– Ved trykket pistolgreb strømmer trykluft
igennem luftdysen.
– Det fra injektoren genererede overtryk
suger strålemidlet via strålemiddelslan-
gen og sugerøret ud af den åbnede
strålemiddelbeholder.
– I stråledysen accelereres strålemidlet
fra trykluftstrømmen og strømmer ud.
– Via strålemiddelreguleringen kan strå-
lemiddelmængden tilpasses trinløs til
rengøringsopgaven.
Kontakt venligst forhandleren, såfremt De
under udpakningen konstaterer evt. trans-
portskader.
Befæst strålemiddelslangen med slan-
gebøjlerne.
Tilslut luftslangen med slangekoblingen
på kompressoren.
Hold øje med korrekt placering af kob-
lingen.
Tilslutningsværdier, se venligst tekniske data.
Et vandfilter i tilløbet forhindrer fejl.
몇 ADVARSEL
Læg mærke til vandforsyningsselskabets
reglementer.
Ifølge de gældende love, må ma-
skinen aldrig anvendes på drikke-
vandsnettet uden en
tilbageløbsventil. Der skal anven-
des en velegnet tilbageløbsventil fra KÄR-
CHER eller en alternativ tilbageløbsventil
ifølge EN 12729 type BA. Vand, som
strømmer igennem en systemseparator,
kan ikke drikkes.
FORSIGTIG
Systemadskiller skal altid kobles til vand-
forsyningen, ikke direkte til apparatet!
Forbind vandtilløbsslangen (kommer
ikke med leverancen) med apparatet og
vandledningen.
Strålekapaciteten afhænger fra kompres-
sorens størrelse.
Den følgende tabel viser sammenhængen
mellem luftmængden og stråletrykket som
kan opnås.
Arbejdstrykket indstilles trinløs med luft-
mængde-reguleringsknappen.
Det maksimalt tilladte arbejdstryk er 1,2
MPa (12 bar).
Tryk sugerøret så langt ind i stråleem-
net, at luftindsugningsåbningerne ikke
er tildækket.
Maksimal strålemiddel-indsugningshøjde:
4 m.
Tænd for kompressoren.
Åbn for vandtilløbet.
Løsn aftrækkersikringen.
Træk i pistolgrebet og gennemfør rens-
ningen.
For at undgå en dannelse af støv, kan der
tilsættes vand til strålemiddel-luft-blandin-
gen.
Indstil omkobleren "Vand" til TIL.
Juster vandmængden på vandmæng-
de-reguleringsknappen.
Bemærk:
Vandtilførslen er kun aktiv hvis pistolgrebet
er trykket.
Kun en ringe vandmængde på maksimal
20 l/h er nødvendigt til binding af støv.
Luk strålemængdereguleringen.
Åbn vandmængdereguleringen.
Træk i pistolgrebet.
Efter driften:
Indstil omkobleren "Vand" til FRA.
Træk i pistolgrebet og blæs vandrester-
ne ud af pistolen.
Giv slip for pistolgrebet.
Bloker pistolgrebet med aftrækkersik-
ringen for at undgå en utilsigtet betje-
ning.
Efter afslutning af strålearbejdet skal
hænderne vaskes grundigt.
몇 ADVARSEL
Risiko for tilskadekomst. Før arbejder med
apparatet skal tryklufttilførslen afspærres,
tryk skal frigives og apparatet skal kobles
fra trykluftforsyningen.
Bemærk:
Blandekammeret og luftdyse er sliddele og
er ikke del af garantien.
De kan aftale en regelmæssig sikkerhedsin-
spektion med deres forhandler eller aftale en
vedligeholdelseskontrakt. Søg rådgivning.
Kontroller om slangeforbindelserne sid-
der fast.
Kontroller strålemiddelslangen for slid.
Kontroller trykluftslangen for slitage.
Kontroller stråledysen for slid.
Ved slidt stråledyse reduceres stråleka-
paciteten stærk.
Kontroller blandekammeret for slid, ved
stæk slitage skal det udskiftes.
Afmonter blandekammeret og kontrol-
ler luftdysen for slid.

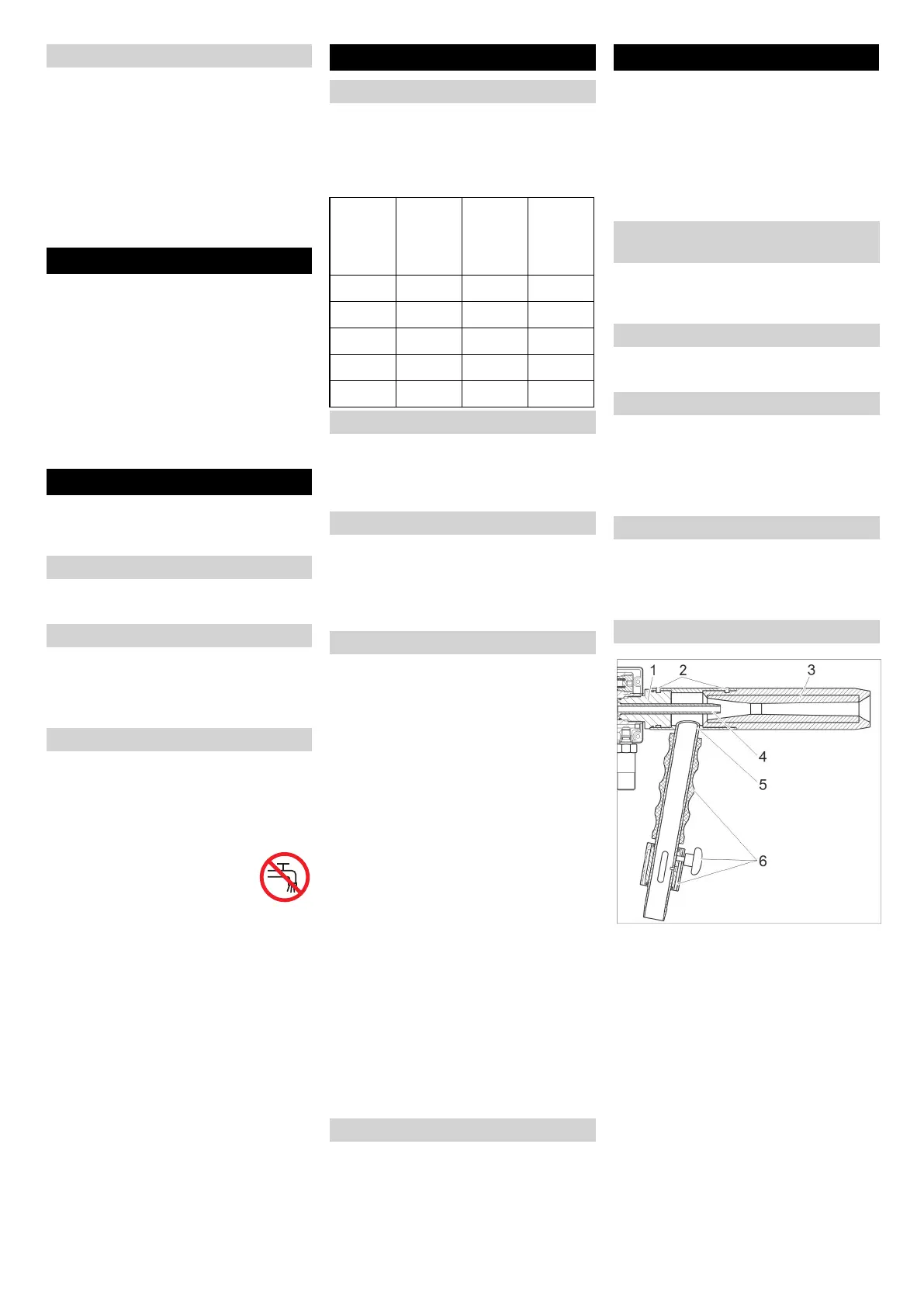

1 Forskruningsdel
2 Skrue
3 Stråledyse
4 Luftdyse
5 Blandekammer
6 Komponenter blandekammer
Afmonter blandekammerets kompo-
nenter.
Løsn skruerne.
Træk blandekammeret fra forskru-
ningsstykket og stråledysen.
Løsn forskruningsstykket med en rør-
nøgle og skru det af.
Fjern luftdysen.
Ved den tilsluttende montering skal der
holdes øje med at placeringen af O-rin-
gene er fri for tilsmudsning.
Symbolerne i driftsvejledningen
Funktion
Ibrugtagning
Montering af tilbehør
Tryklufttilslutning
Vandtilslutning
Betjening
Strålekapacitet
Luft-
mæng-
de [m
3
/
min]
Tryk
[MPa
(bar)]
Luft-
mæng-
de [m
3
/
min]
Tryk
[MPa
(bar)]
2,4 0,3 (3) 5,4 0,8 (8)
3,0 0,4 (4) 6,1 0,9 (9)
3,6 0,5 (5) 6,7 1,0 (10)
4,2 0,6 (6) 7,3 1,1 (11)
4,8 0,7 (7) 8,0 1,2 (12)
Arbejdstryk
Strålemiddelindsugning
Drift
Drift med vand
Vask rester fra strålemidlet af
Ud-af-drifttagning
Pleje og vedligeholdelse
Sikkerhedsinspektion/
servicekontrakt
Dagligt
En gang om ugen
En gang om måneden
Udskifte blandekammer og luftdyse
32 DA
