7
DE

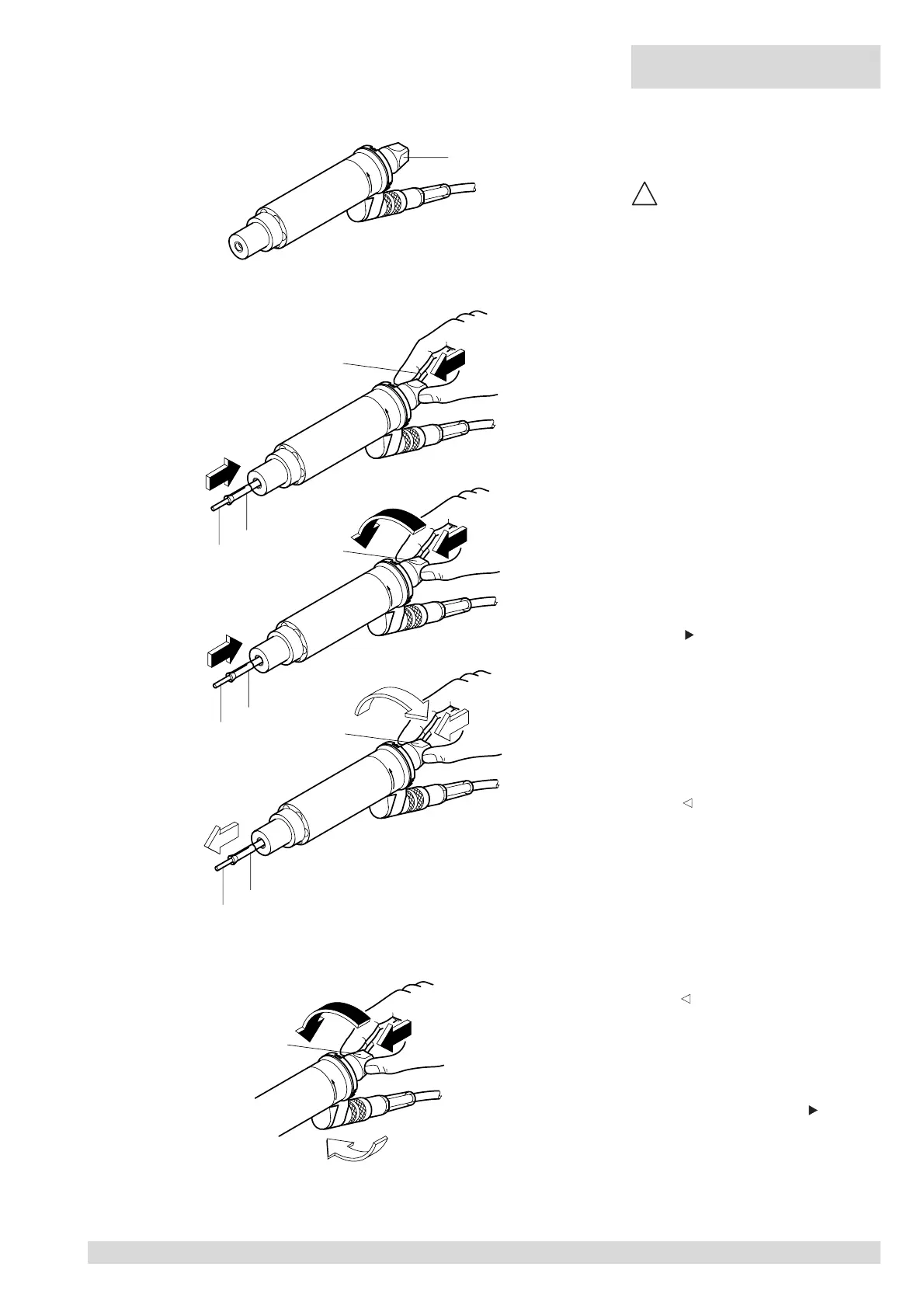

4. Spannzangen-Wechsel
!
Achtung!
Werkzeug- bzw. Spannzangen-Wechsel
(Eindrücken von Spannknopf sind nur bei
vö lligem Stillstand der SF-Motorspindel EWL
4010 vorzunehmen. SF-Umrichter sind ge-
gen unbeabsichtigtes Einschalten zu sichern,
z.B. Netzschalter in Stellung "AUS" drük-
ken.
4.1 Einsetzen der Spannzange
4.1.1 Spannknopf eindrücken und
Spannzange mit Werkzeug oder Prüfstift
in Spannzangen-Aufnahme einschieben.
Führungsstift in Spannzangen-Aufnahme
muß mit Nut der Spannzange überein-
stimmen (durch Drehung der Spannzange
kann korrekte Position ermittelt werden).
4.1.2 Spannzange durch Eindrücken
von Spannknopf und Drehung in Pfeil-
richtung
mit eingelegtem Werkzeug oder
Prüfstift festdrehen.
4.2 Lö sen der Spannzange
4.2.1 Spannzange durch Eindrücken
von Spannknopf und Drehung in Pfeil-
richtung
lö sen, bis Spannzange nach
vorn entnommen werden kann.
5. Werkzeugwechsel
5.1 Spannzange durch Eindrücken
von Spannknopf und Drehung in Pfeil-
richtung
ö ffnen, bis Prüfstift bzw. Werk-
zeug nach vorn entnommen werden kann.
5.2 Neues Werkzeug bis Anschlag in
Spannzange einschieben. Spannzange
durch Eindrücken von Spannknopf
und Drehung in Pfeilrichtung
mit einge-
legtem Werkzeug oder Prüfstift fest-
drehen.
