53

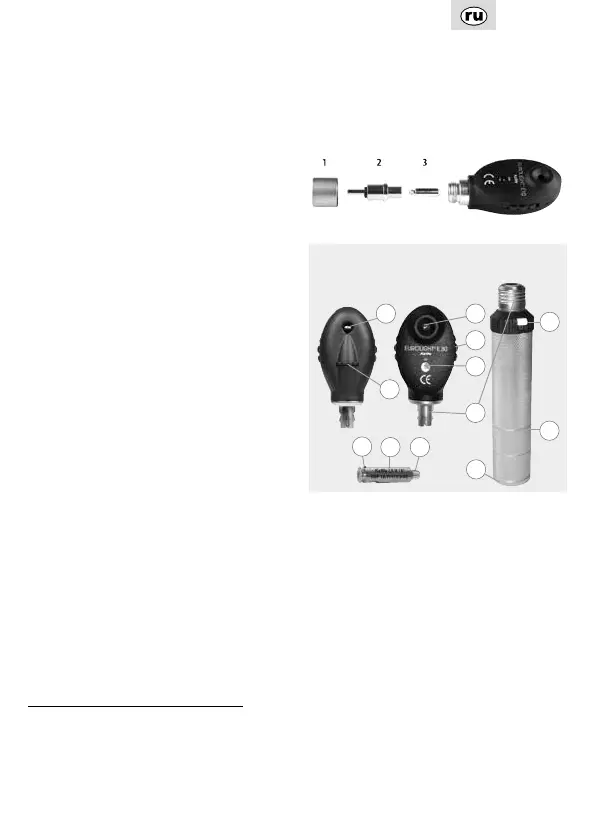

Пояснение к изображению:
(1) пыленепроницаемое световое отверстие
(2) колесо корректирующее линзы
± 20 диоптрий
(3) смотровое окошко (окуляр)
(4) индикация корректировочного значения
(чёрное = плюс, красное = минус)
(5) источник света
(6) штекерный разъём
(7) вкл./выкл.-регулятор света
(8) батареечная/аккумуляторная рукоятка
(9) колесо выбора апертур только для E16
(10) заглушка
Непосредственная офтальмоскопия с 1-ой аперту-
рой для всех офтальмологических исследова-
ний/18 корректирующих линз; от -20 до +20 ди-
оптрий/асферическая оптика высокой точности/
угол зрения ± 6°/асферический объектив для оп-
тимального качества изображения/асферический
конденсор для оптимального освещения.
Эксплуатация KaWe EUROLIGHT E10: Вставить
и завинтить до отказа головку инструмента на
батареечной/аккумуляторной рукоятке (8). Вклю-
чить поворотный выключатель, нажав и повернув
его влево (7). Яркость легко регулируется реоста-
том (7). Выключить поворотом вправо; назад в
исходное положение. Следите за тем, чтобы вы-
ключатель был зафиксирован в положении выкл.!
Для замены батареек открутите заглушку (10). Ис-
пользовать 2 батарейки Baby 1,5 В (Тип С).
Замена лампы KaWe EUROLIGHT E10: Ослабь-
те зажимный винт на рукоятке, отсоедините
головку офтальмоскопа от рукоятки. Выверните
накидное кольцо (1). Вытяните держатель лампы
(2) из головки. Замените лампу. В случае необхо-
димости очистите стеклянную колбу (3) новой
лампы спиртом. Стеклянная колба должна быть
чистой без отпечатков пальцев (обезжиренной).
Вставьте держатель с новой лампой назад в голов-
ку. Вверните накидное кольцо.
7
10
9
3
2
8
4
1
6
5
11
12
KaWe EUROLIGHT E30 / 2,5 В
с замком «клик»
Пояснение к изображению:
(1) пыленепроницаемое световое отверстие
(2) колесо корректирующее линзы
± 20 диоптрий
(3) смотровое окошко (окуляр)
(4) индикация корректировочного значения
(чёрное = плюс, красное = минус)
(5) источник света
(6) центрирующий штифт
(7) стеклянная колба
(8) замок «клик»
(9) вкл./выкл.-регулятор света
(10) батареечная/аккумуляторная рукоятка
(11) колесо выбора апертур только для E36
(12) заглушка
