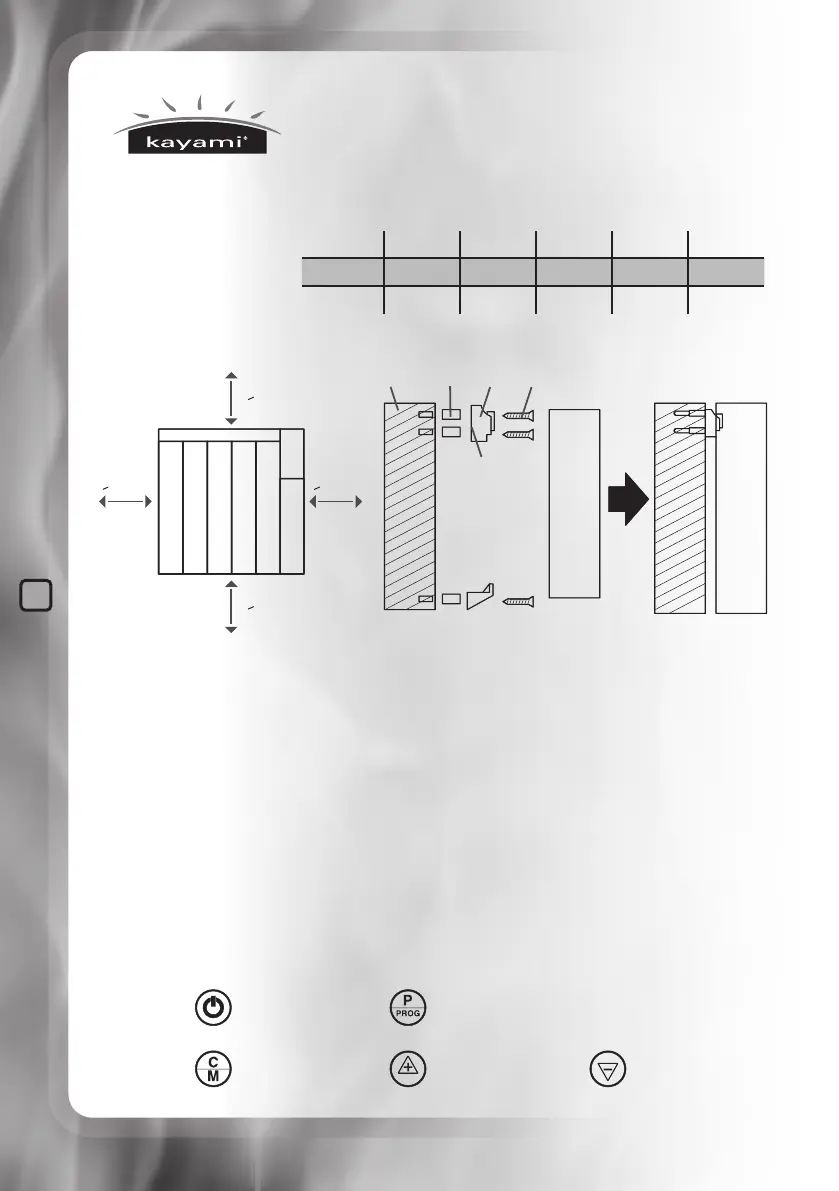

Distancia entre los puntos de jaciones.
Radiador 600W 900W 1200W 1500W 1800W
L (mm) 160 320 400 560 720
M (mm) 80 240 320 480 640
1 – Taladrar los agujeros según las instrucciones del dibujo 1
2 – Colocar los tubos en los agujeros de la pared.
3 – Fijar los agarres de arriba con los tornillos (Dibujo 3)
4 – Colocar el radiador en los agarres de arriba
5 – Colocar los agarres de abajo para mantener el aparato contra la pa-
red.
6 – Atornillar los agarres de abajo con los tornillos.
OJO : antes de poner el radiador en marcha , asegurarse que el apa-
rato sea bien colocado a la pared. Si el radiador no está bien paralelo al
suelo, algunos problemas pueden surgir.
III / DESCRIPCION
1 / Panel de control
INFORMACIÓN GENERAL
DE SEGURIDAD
4
Calor instantaneo
>300mm>300mm
>300mm
>150mm
Agarres
Pared Tubos Agarres Tornillos
Dibujo 2 Dibujo 3
Botón on / off
Ajuste de la hora y
de la temperatura
Selección del programa
Subir el tiempo o la
temperatura
Bajar el tiempo o la
temperatura,
