Service and Installation Manual
12

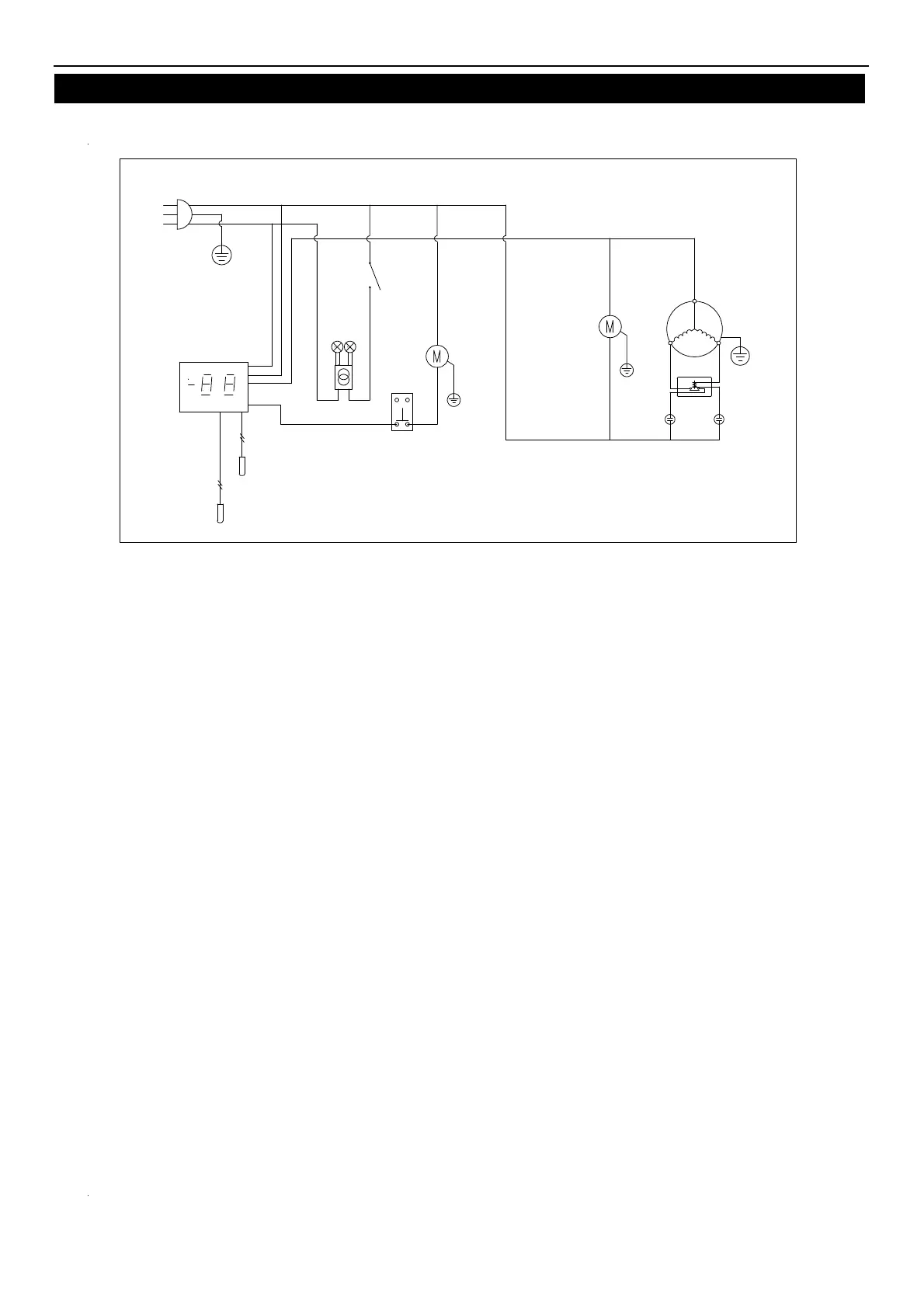

WIRING DIAGRAM
MODEL: KCHRI25R1GDR
POWER
PLUG
THERMOSTAT DISPLAY
DEFROST
TEMPERATURE
SENSOR
SENSOR
CIRCULATION
FAN MOTOR
SWITCH
DOOR
COMPRESSOR
CONDENSER
FAN MOTOR
CAPACITOR
CURRENT
RELAY
RUN
CAPACITOR
STARTING
LAMP SWITCH
LED LAMP
