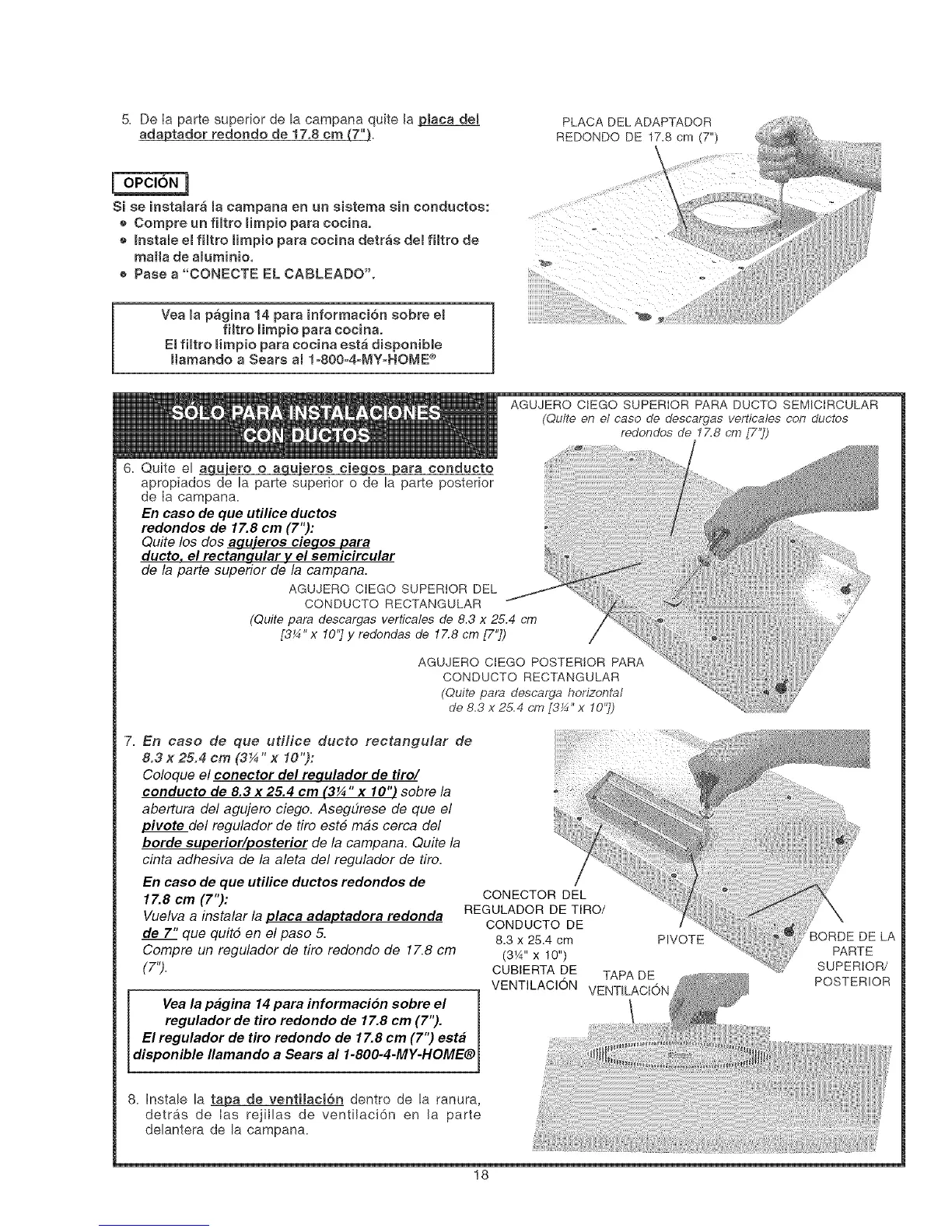

5, De Ia parte superior de la campana quite la placa dem
adaptador redondo de 17.8 cm (7_.
Si se inetaBara la campana en an sistema sin conductos:
e Compre an fHtro Hmpio para cocina.
e Instale el filtro limpio para cocina detras demfiltro de
maria de amuminio.
* Page a "CONECTE EL CABLEADO'o
PLACA DELADAPTADOR
REDONDO DE 17.8 cm (7") _:
Yea mapagina 14 para informaci6n sobre el
filtro limpio para cocina.
Emfi[tro mimp[o para cocina esta disponible
Harnando a Sears a8 1-800-4-MY-HOME ®
AGUJERO CIEGO SUPERIOR PARA DUCTO SEMICIRCULAR
(Quite en el case de descargas verticaies con ductos
redondos de t7.8 cm [7'7)
6, Quite el os para conducto
apropiados de la parte superior o de la parte posterior
de Ia campana,
En caso de que utilice ductoe
redondoe de 17.8 cm (7"):
Quite los dos aqujeroe cieqoe para
ducto, el rectanqular y el semicircular
de la parte superior de la campana.
AGUJERO CiEGO SUPERIOR DEL
CONDUCTO RECTANGULAR
(Quite para descargas verticales de 8.3 x 25.4 cm
[3_ "x 10"] y redondas de 17.8 cm [7"])
AGUJERO CIEGO POSTERIOR PARA
CONDUCTO RECTANGULAR
(Quite para descaLqa horizontal
de 8.3 x 28.4 cm [3¼ " x 10"])
7a En caso de que utiliee ducto rectangular de
8.3 x 25.4 em (3_/_"x 10"):
Coloque el conector del requlador de tirol
conducto de 8.3 x 25.4 cm (3¼" x 10") sobre la
abertura del agujero ciego. AsegOrese de que el
pivote del regulador de tire este mas cerca del
borde superior/posterior de la campana. Quite la
cinta adhesiva de la aleta del regulador de tire.
En caeo de que utilice ductoe redondoe de
17.8 cm (7"):
Vuelva a instalar la placa adaptadora redonda
de 7" que quitd en el paso 5.
Compre un regulador de tire redondo de 17.8 cm
(7").
Vea la pagina 14para informacion eobre el
regulador de tiro redondo de 17.8 cm (7").
I El regulador de tiro redondo de 17.8 cm (7") esta
disponible Ilamando a Sears al 1-800-4-MY-HOME®
CONECTOR DEL
REGULADOR DE TIRO/
CONDUCTO DE
8.3 x 25.4 cm PIVOTE
(3¼" x 10")
CUBIERTA DE TAPA DE
VENTILACION VENTILACION
8, Instale la tapa de ventHaci6n dentro de la ranura,
detras de Ias rejillas de ventilaci6n en la parte
delantera de la campana,
_ORDE DE LA
PARTE
SUPERIOR/
POSTERIOR
