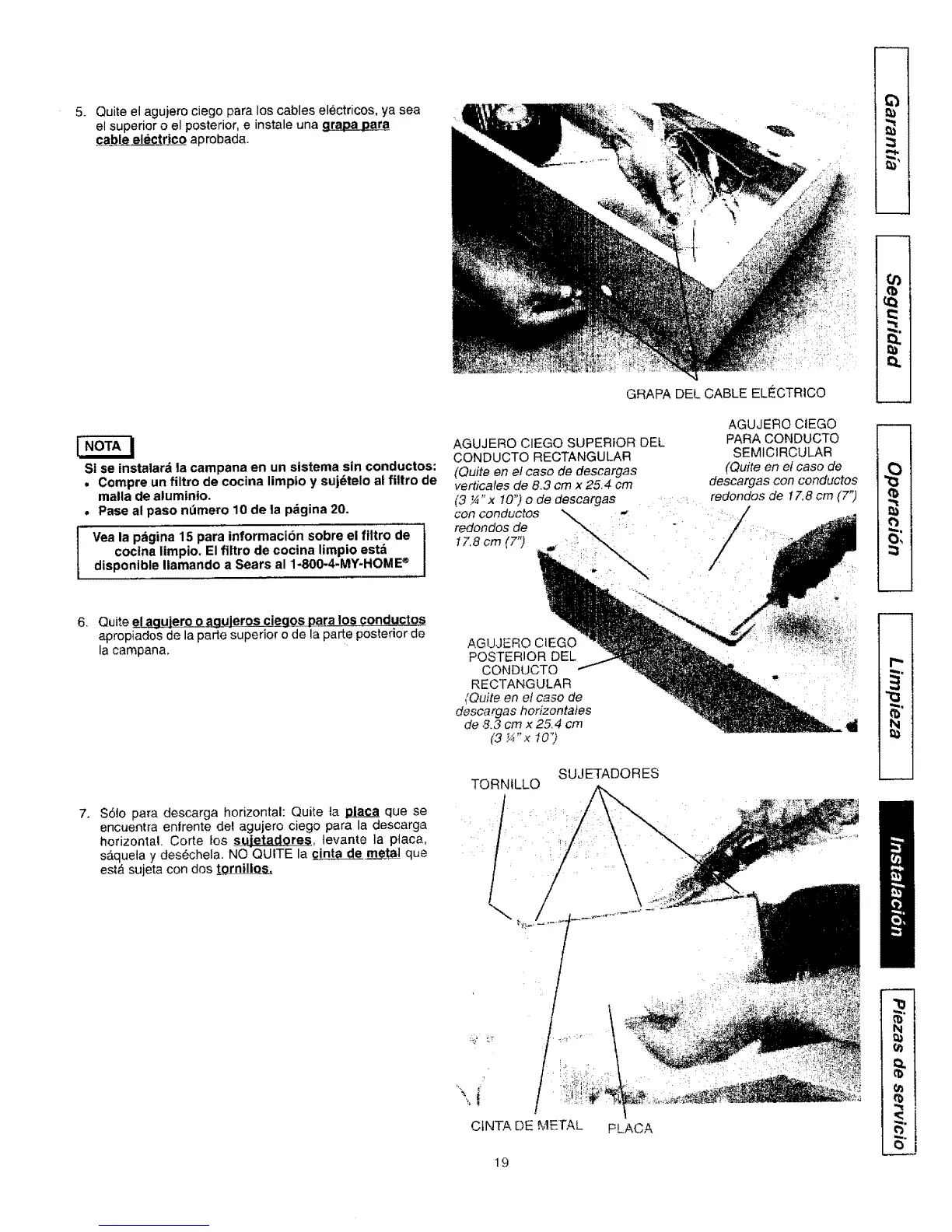

Quite el agujero ciego para los cables electricos, ya sea
el superior o el posterior, e instale una ragr..a=p_._para
cable electrico aprobada.
Si se instalard la campana en un sistema sin conductos:
• Compre un filtro de cocina limp|o y sujdtelo al filtro de
malla de aluminio.
• Pase al paso nttmero 10 de la p_gina 20.
Vea la pzigina 15 para informacion sobre el flltro de i
cocina limpio. El filtro de cocina limpio esta
I
disponible Itamando a Sears al 1-800-4-MY-HOME ®
Quite el aguiero _os c__ji_j_lO_j_3_3LC_nductos
apropiados de la parte superior o de la parte posterior de
la campana.
S61o para descarga horizontal: Quite ta _ que se
encuentra enfrente del agujero ciego para la descarga
horizontal. Corte los su!etadores, levante la placa,
saquela y des6chela. NO QUITE la cinta de metal que
est,_ sujeta con dos tornilio=s_.
GRAPA DEL CABLE ELI_CTRICO
AGUJERO CIEGO SUPERIOR DEL
CONDUCTO RECTANGULAR
(Quite en el caso de descargas
verticates de 8,3 cm x 25.4 cm
(3 _" x 10") o de descargas _,: :.
con conductos ,,:
redondos de
17.8 cm (7")
AGUJERO CIEGO
POSTERIOR DEL
CONDUCTO
RECTANGULAR
(Quite en el caso de
descargas horizontales
de 8.3 cm x 25.4 cm
(3 P_"x 10")
SUJETADORES
TORNILLO
CINTA DE METAL PLACA
19
AGUJERO CIEGO
PARA CONDUCTO
SEMICIRCULAR
(Quite en el caso de
descargas con conductos
redondos de t7.8 cm (7")
: =:
