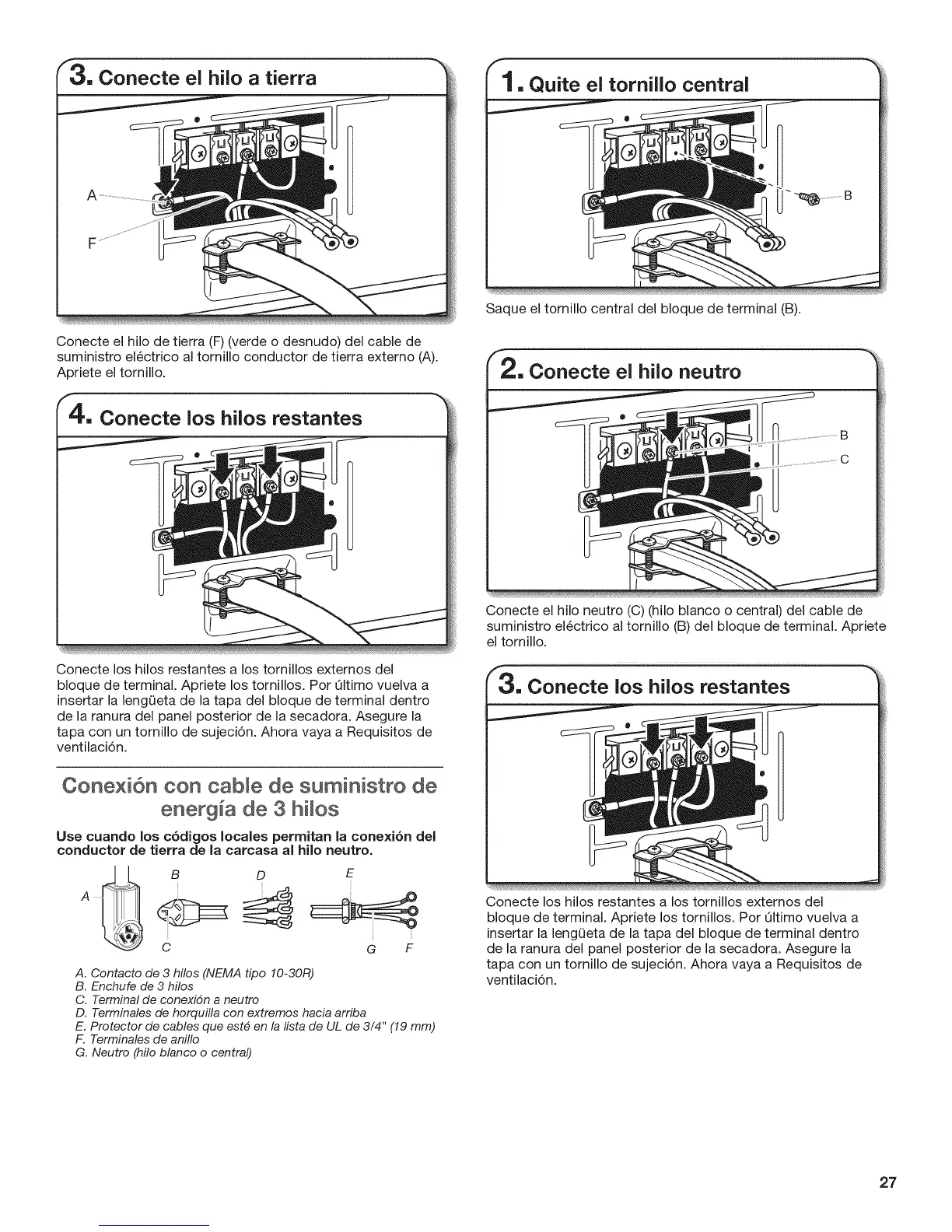

Conecte el hilo de tierra (F) (verde o desnudo) del cable de
suministro el6ctrico al tornillo conductor de tierra externo (A).
Apriete el tornillo.
Saque el tornillo central del bloque de terminal (B).
B
C
Conecte los hilos restantes a los tornillos externos del
bloque de terminal. Apriete los tornillos. Pot QItimo vuelva a
insertar la lengQeta de la tapa del bloque de terminal dentro
de la ranura del panel posterior de la secadora. Asegure la
tapa con un tornillo de sujeci6n. Ahora vaya a Requisitos de
ventilaci6n.
Conexi6n con cable de suministro de
energ a de 3 hi os
Use cuando los cbdigos locales permitan la conexibn del
conductor de tierra de la carcasa al hilo neutro.
A •
c G F
A. Contacto de 3 hilos (NEMA tipo 10-30R)
B. Enchufe de 3 hilos
C. Terminal de conexidn a neutro
D. Terminales de horquilla con extremos hacia arriba
E. Protector de cables que est6 en la Iista de UL de 3/4" (19 mm)
F. Terminales de anillo
G. Neutro (hilo blanco o central)
Conecte el hilo neutro (C) (hilo blanco o central) del cable de
suministro el6ctrico al tornillo (B) del bloque de terminal. Apriete
el tornillo.
Conecte los hilos restantes a los tornillos externos del
bloque de terminal. Apriete los tornillos. Pot QItimo vuelva a
insertar la lengQeta de la tapa del bloque de terminal dentro
de la ranura del panel posterior de la secadora. Asegure la
tapa con un tornillo de sujeci6n. Ahora vaya a Requisitos de
ventilaci6n.
