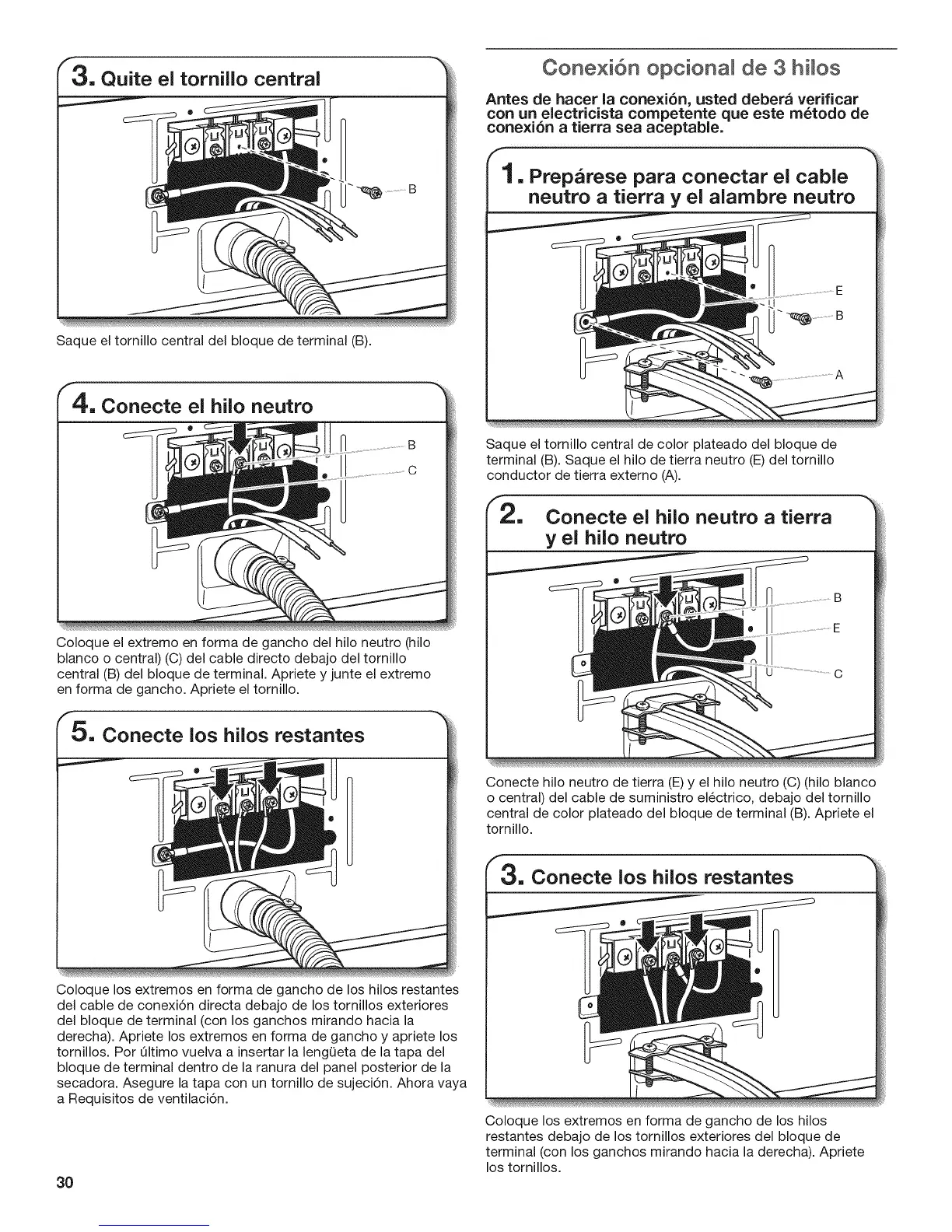

Cone×i6n opcionam de 3 hHos
Antes de hacer la conexi6n, usted deber& verificar
con un electricista competente que este m_todo de
conexi6n a tierra sea aceptable.
Saque el tornillo central del bloque de terminal (B).
neutro a tierra y el alambre neutro
Coloque el extremo en forma de gancho del hilo neutro (hilo
blanco o central) (C) del cable directo debajo del tornillo
central (B) del bloque de terminal. Apriete y junte el extremo
en forma de gancho. Apriete el tornillo.
Saque el tornillo central de color plateado del bloque de
terminal (B). Saque el hilo de tierra neutro (E) del tornillo
conductor de tierra externo (A).
Conecte el hiio neutro a tierra
y el hilo neutro
Conecte hilo neutro de tierra (E) y el hilo neutro (C) (hilo blanco
o central) del cable de suministro el6ctrico, debajo del tornillo
central de color plateado del bloque de terminal (B). Apriete el
tornillo.
Coloque los extremos en forma de gancho de los hilos restantes
del cable de conexi6n directa debajo de los tornillos exteriores
del bloque de terminal (con los ganchos mirando hacia la
derecha). Apriete los extremos en forma de gancho y apriete los
tornillos. Pot Ultimo vuelva a insertar la lengQeta de la tapa del
bloque de terminal dentro de la ranura del panel posterior de la
secadora. Asegure la tapa con un tornillo de sujeci6n. Ahora vaya
a Requisitos de ventilaci6n.
3O
Coloque los extremos en forma de gancho de los hilos
restantes debajo de los tornillos exteriores del bloque de
terminal (con los ganchos mirando hacia la derecha). Apriete
los tornillos.
