6. Asentaminen
6.1 Valmistelut
Suunnittele asennuspaikka. Huomioi erityisesti narun johtaminen laitteesta oveen. Mittaa oven tarvitsema aukko ja hanki ovi ohjainkiskoineen
mittoja vastaavasti. Aseta kaikki osat valmiiksi esille. Sopivat nosto-ovet ja taittopyörät löydät lisävarustevalikoimastamme.
6.2 Laitteen asennuspaikka ja osien sijoittelu
VARO!
Laitteen virheellinen käyttö aiheuttaa henkilö- ja esinevahinkojen vaaran!
• Älä jatka vetonarua.
• Vetonarun voima saattaa aiheuttaa tapaturman ihmiselle tai eläimelle.
• Laiteosien virheellinen sijoittelu saattaa muodostaa vapaasti päästäviä ihmisille tai eläimille vaarallisia alueita.
Kiinnitä automaattisen kanalan luukun elektroniikkayksikkö tasaiseen ja riittävän kantavaan alustaan. Huomaa, että nosto-oven avautuessa lait-
teeseen vaikuttaa sen omapainoa suurempi kuormitus. Sijoituspaikan tulee olla sateelta suojassa.
Käytä tarvittaessa taittopyöriä. Niiden avulla vetonaru on helpompi johtaa elektro-

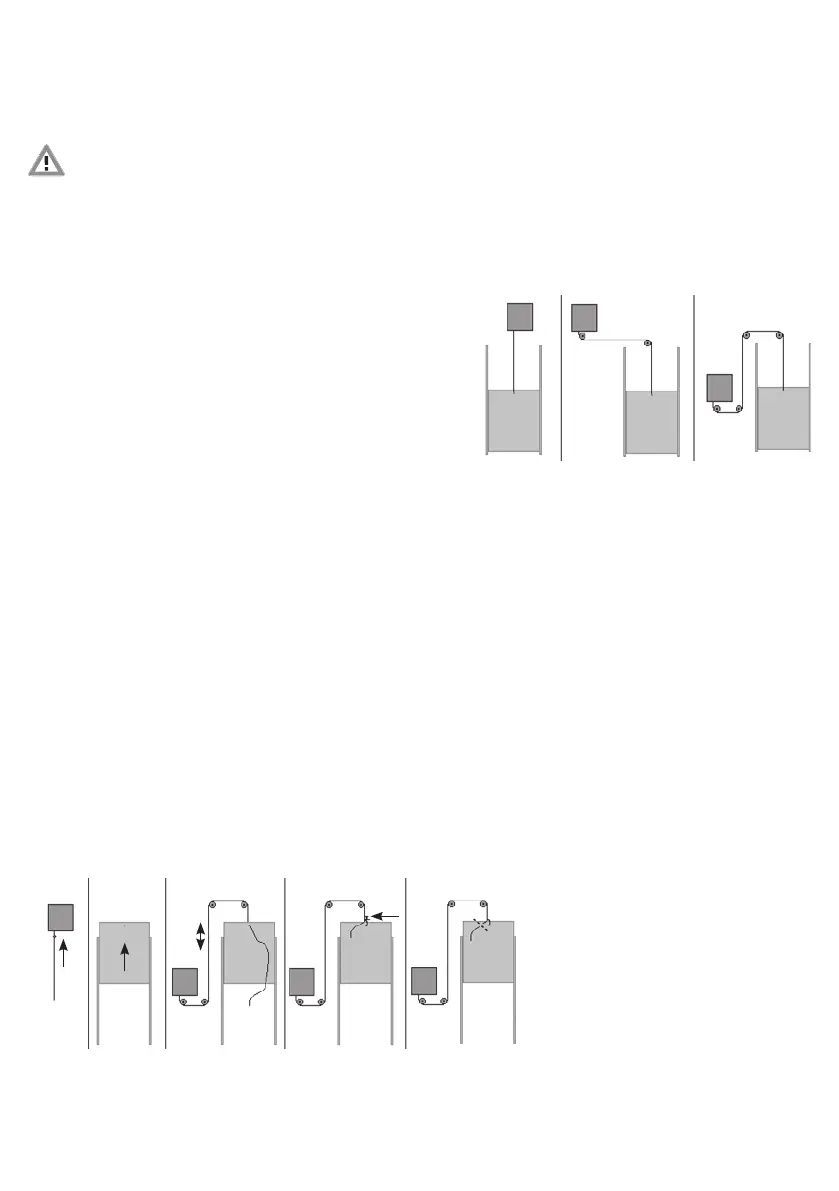

niikkayksiköstä nosto-oveen. Kuvissa esitetään joitakin asennusmahdollisuuksia.
Elektroniikkayksikkö asennetaan pystysuoraan siten, että vetonarun lähtöaukko on
alaspäin. Nosto-ovi tai ensimmäinen taittopyörä asennetaan siten, että vetonaru
tulee laitteesta suoraan alaspäin. Laite tai viimeinen taittopyörä asennetaan siten,
että nosto-oven voi vetää suoraan ylöspäin.
6.3 Elektroniikkayksikön ja nosto-oven asentaminen
1) Asenna nosto-ovi, esim. jokin ovi meidän valikoimastamme (tuote 70560, tuote
70570, 70580).
Varmista, että seuraavat edellytykset täyttyvät:
• Nosto-ovi painaa korkeintaan 2,5 kg.
• Nosto-ovi liukuu pystysuorassa ja pysyy paikallaan suljettuna ollessaan pelkän painovoiman avulla.
• Nosto-ovi liukuu kevyesti. Nosto-oven avaamiseen ei tarvita paljon voimaa. Vapautettaessa ovi sulkeutuu luotettavasti ja itsekseen.
Tarvittaessa öljyä liukukiskoja hieman.
• Vetonaru kulkee laitteesta oveen vapaasti. Mikään vieras esine ei saa hangata narua.
• Nosto-oven ohjainkiskot on asennettu oikein. Ovilehden tulee sulkea rakennuksen aukko.
• Nosto-oven etäisyys rakennuksen seinään saa olla koko liikeradan matkalla korkeintaan 5 mm. Kun nosto-ovi on suljettuna,
sen tulee peittää rakennuksen aukko täydellisesti. Muussa tapauksessa ovilehden noustessa on jonkin kehonosan puristumisvaara.
• Laitteen, kaikkien taittopyörien ja nosto-oven tulee olla samalla tasalla, silloin vetonaru ei hankaa taittopyörien sivuihin.
• Kaikkien taittopyörien tulee pyöriä kevyesti.
2) Asenna elektroniikkayksikkö.
6.4 Vetonarun kiinnittäminen
Vetonarun kiinnittäminen nosto-oveen. Toimi näin (ks. myös seuraavat kuvat):
1. Aja ensin elektroniikka ylös pääteasemaan. Sitä varten valaise valoanturia. Naru kelautuu elektroniikkayksikköön,
kunnes solmu on tullut kotelon pääterajoittimelle.
2. Aja sitten nosto-ovi ylös loppuasentoon (nosto-ovi on täysin auki). Jätä ylös hieman välimatkaa (väh. 50 mm) loppuasentoa varten,
mahdollisille pääterajoittimille tai nosto-oven esteille, jotta moottori pysähtyy oikea-aikaisesti eikä siten pääse ylikuormittumaan.
3. Kiinnitä vetonaru nosto-oveen siten, että nosto-ovi on yläasennossa, kun vetonaru on kireällä.
4. Tee naruun solmu.
5. Leikkaa saksilla narun ylimääräinen osa pois.
