6. Montagem
6.1 Preparações
Faça um planeamento da situação de montagem e verifique particularmente a guia do fio desde a porta até ao aparelho. Meça a abertura da por-
ta de capoeira e prepare uma porta adequada com carris-guia. Prepare todos os componentes. A nossa gama de produtos inclui portas de correr
adequadas e polias de desvio como acessórios.
6.2 Local de montagem adequado e situação de montagem
CUIDADO!
Uma utilização incorreta pode causar lesões em pessoas e danos materiais!
• Não prolongar o fio de puxar.
• Pessoas e animais podem ficar feridos se for aplicada força no fio de puxar.
• Em caso de disposição incorreta, podem surgir áreas perigosas às quais pessoas ou animais podem ter acesso.
Para a unidade eletrónica do comando automático, procure um local de montagem com uma base plana e firme. É necessário ter em conta que,
enquanto a porta de correr está a abrir, é exercida uma grande carga sobre o aparelho, mais do que apenas o seu próprio peso. O local de monta-
gem deve estar protegido das chuvas.

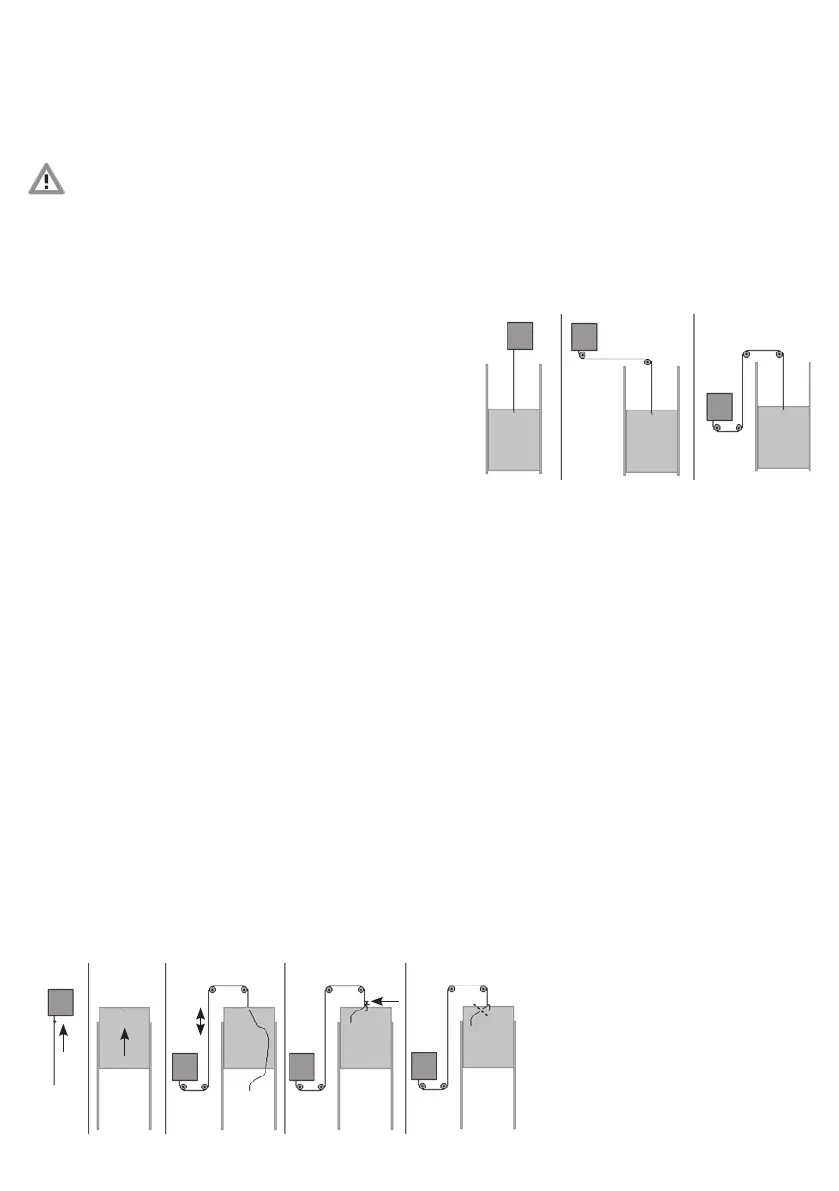

Utilize, se necessário, as polias de desvio para guiar o fio caso a unidade eletrónica
esteja ligeiramente deslocada em relação à abertura da porta. Na imagem, são
apresentadas algumas opções de disposição. A unidade eletrónica é sempre mon-
tada em posição vertical com a saída do fio voltada para a parte de baixo. A porta
de correr ou a primeira polia de desvio deve ser montada de modo que o fio saia em
linha reta do aparelho. O aparelho ou a última polia de desvio deve ser montada de
modo que a porta de correr possa ser puxada para cima de forma retilínea.
6.3 Fixação da porta de correr e da unidade eletrónica
1) Fixe a porta, por exemplo, uma das portas de correr disponíveis na nossa gama de produtos (art.º 70560, art.º 70570, art.º 70580).
Em seguida, certifique-se de que os requisitos seguintes são cumpridos:
• A porta de correr tem um peso máximo de 2,5kg.
• A porta de correr desloca-se na vertical e fecha com a força da gravidade.
• A porta de correr desliza facilmente. Para abrir a porta de correr, não é necessário aplicar grande força e basta soltar a porta de correr
para que feche automaticamente de forma segura. Se necessário, aplique algumas gotas de óleo.
• O fio de puxar pode ser conduzido sem obstáculos desde a porta até ao aparelho, sem raspar em objetos estranhos.
• Os carris-guia da porta de correr estão montados corretamente, de forma que a porta de correr feche a abertura da instalação em segurança.
• Em todo o trajeto da porta de correr, durante o processo de abertura, a distância da porta de correr até à parede da instalação não é superior
a 5mm. Quando a porta de correr está fechada, a abertura da instalação já não está mais aberta para cima. Caso contrário, existe o perigo
de entalar partes do corpo quando a porta de correr é puxada para cima.
• O aparelho, todas as polias de desvio e a porta de correr encontram-se num único nível. Assim, o fio não raspa mais tarde nos limites
laterais das polias de desvio.
• Todas as polias de desvio rodam sem grande resistência.
2) Fixe a unidade eletrónica.
6.4 Ligar o fio de puxar
Ligue o fio de puxar à porta de correr. Proceda da seguinte forma (para o efeito, consulte também o esquema seguinte):
1. Comece por colocar o sistema eletrónico na posição final superior. Para tal, ilumine o detetor de luz.
O fio é enrolado na unidade eletrónica até chegar aos nós que indicam a terminação na caixa.
2. Em seguida, coloque a porta de correr na posição final superior (porta de correr completamente aberta). Deixe alguma distância (pelo menos,
50mm) em relação à posição final superior para possíveis terminações ou obstáculos da porta de correr, para que o motor desligue atempada-
mente antes de ocorrer uma sobrecarga.
3. Ligue o fio à porta de correr, de forma que o fio fique esticado com a porta de correr na posição final superior.
4. Ate o fio.
5. Por último, utilize uma tesoura para cortar o comprimento excedente do fio.
