16

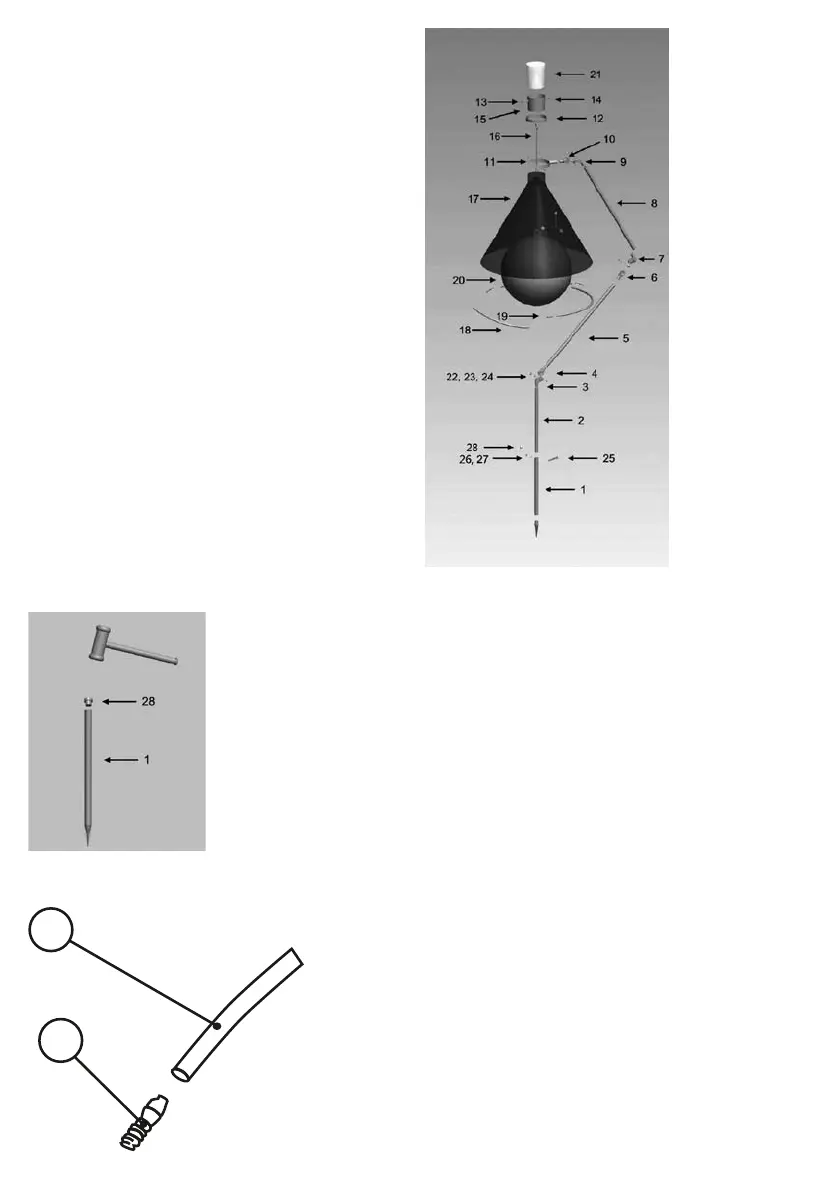

Imagen 1: Vista despiezada
Nº de pieza Nombre de la pieza Cantidad
1 Tubo base 1
2 Tubo de conexión base 1
3 Bisagra acodada inferior 1
4 Bisagra recta inferior 1
5 Tubo central 1
6 Bisagra acodada central 1
7 Bisagra recta central 1
8 Tubo superior 1
9 Bisagra acodada superior 1
10 Bisagra recta superior 1
11 Pinza 1
12 Anillo estabilizador 1
13 Perno M8 4
14 Puntal 1
15 Tenaza 1
16 Gancho de globo 1
17 Embudo 1
18 Tubo de refuerzo 3
19 Conector de tubo 3
20 Globo 1
21 Bandeja colectora 1
22 Perno de cabeza redonda 3
23 Tuerca para perno de cabeza redonda 3
24 Arandela para perno de cabeza redonda 3
25 Perno largo 1
26 Tuerca para perno largo 1
27 Arandela elástica 1
28 Clavija para tubo base 1
Imagen 2: Fijar el tubo base al suelo a martillazos.
Imagen 3: Montar el conector de tubo en el tubo de refuerzo.
18
19
