19

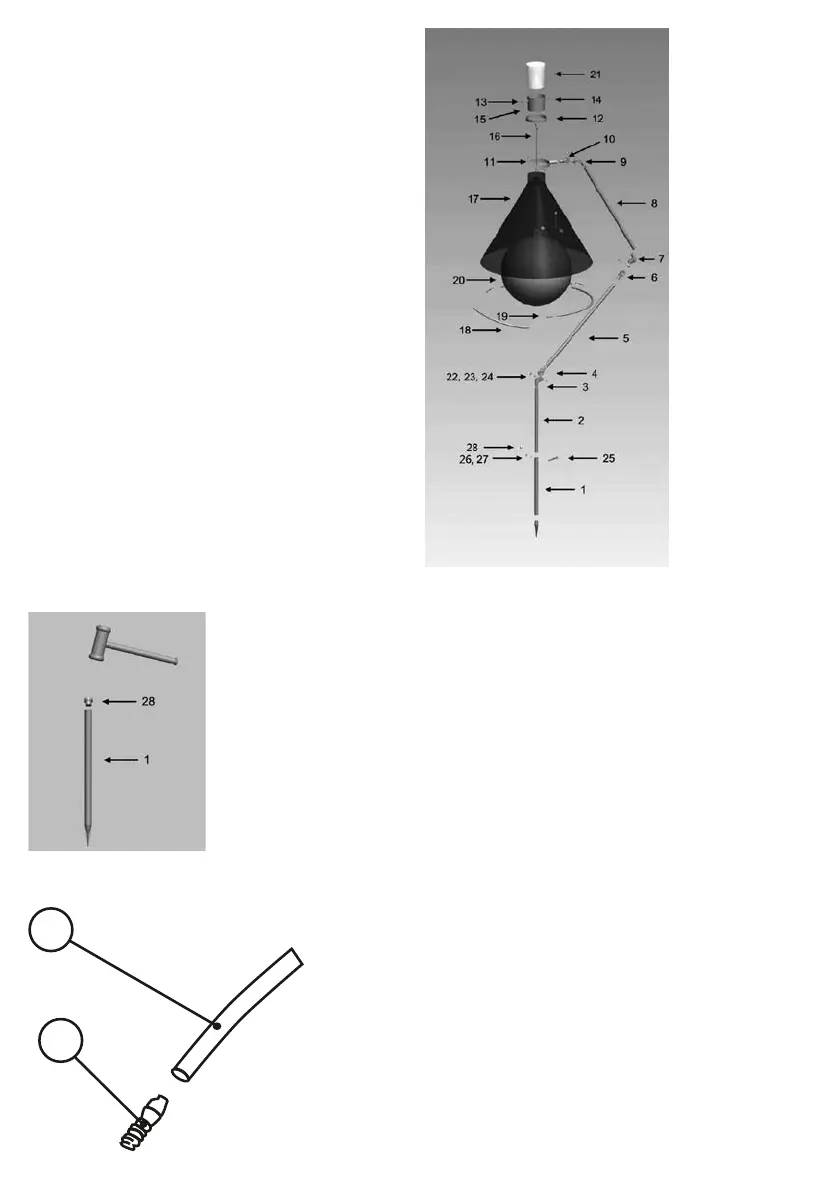

Figuur 1: Onderdelen H-trap en tekening
Nummer Onderdeel Aantal
1 Grondbuis 1
2 Lage buis 1
3 Scharnier Laag 1
4 Scharnier Laag 1
5 Middelste buis 1
6 Scharnier Midden 1
7 Scharnier Midden 1
8 Top buis 1
9 Scharnier Top 1
10 Scharnier Top 1
11 Beugel 1
12 Stabilisatie ring 1
13 M8 schroef 4
14 Metalen houder 1
15 Klittenband 1
16 Balhaak 1
17 Kap 1
18 Bevestigingsbuis kap 3
19 Verbindingsstuk buis 3
20 Bal 1
21 Opvangtrechter 1
22 Moer voor scharnier 3
23 Bout voor scharnier 3
24 Veerring voor scharnier 3
25 Lange schroef 1
26 Moer voor lange schroef 1
27 Ring lange schroef 1
28 Slagpen 1
Figuur 2: Sla de grondbuis (na plaatsing van de slagpen) stevig in de grond
Figuur 3: Assemblage van de bevestigingsbuis van de kap met het verbindingsstuk
18
19
