22

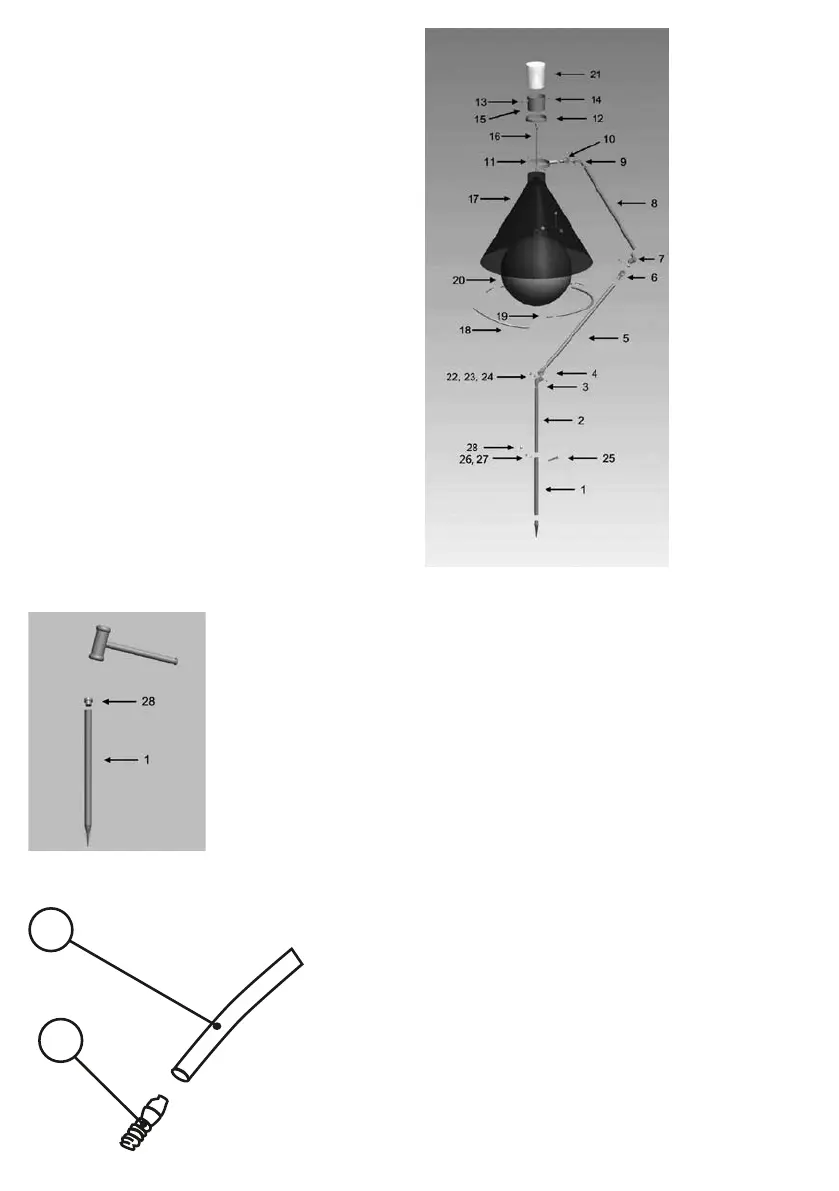

Bild 1: Explosionsritning
Delnummer Delnamn Antal
1 Basrör 1
2 Anslutningsrör 1
3 Nedre böjd led 1
4 Nedre rak led 1
5 Mellanrör 1
6 Mellanliggande böjd led 1
7 Mellanliggande rak led 1
8 Övre rör 1
9 Övre böjd led 1
10 Övre rak led 1
11 Hållare 1
12 Stabiliseringsring 1
13 M8 bult 4
14 Fäste 1
15 Krokband 1
16 Bollkrok 1
17 Tratt 1
18 Förstärkningsrör 3
19 Röranslutning 3
20 Boll 1
21 Uppsamlingsbricka 1
22 Bult 3
23 Mutter till bult 3
24 Bricka till bult 3
25 Lång bult 1
26 Bricka till lång bult 1
27 Fjäderbricka 1
28 Basrörets rörplugg 1
Bild 2: Slå ner basröret i marken med en hammare
Bild 3: Montera röranslutningen på förstärkningsröret
18
19
