28

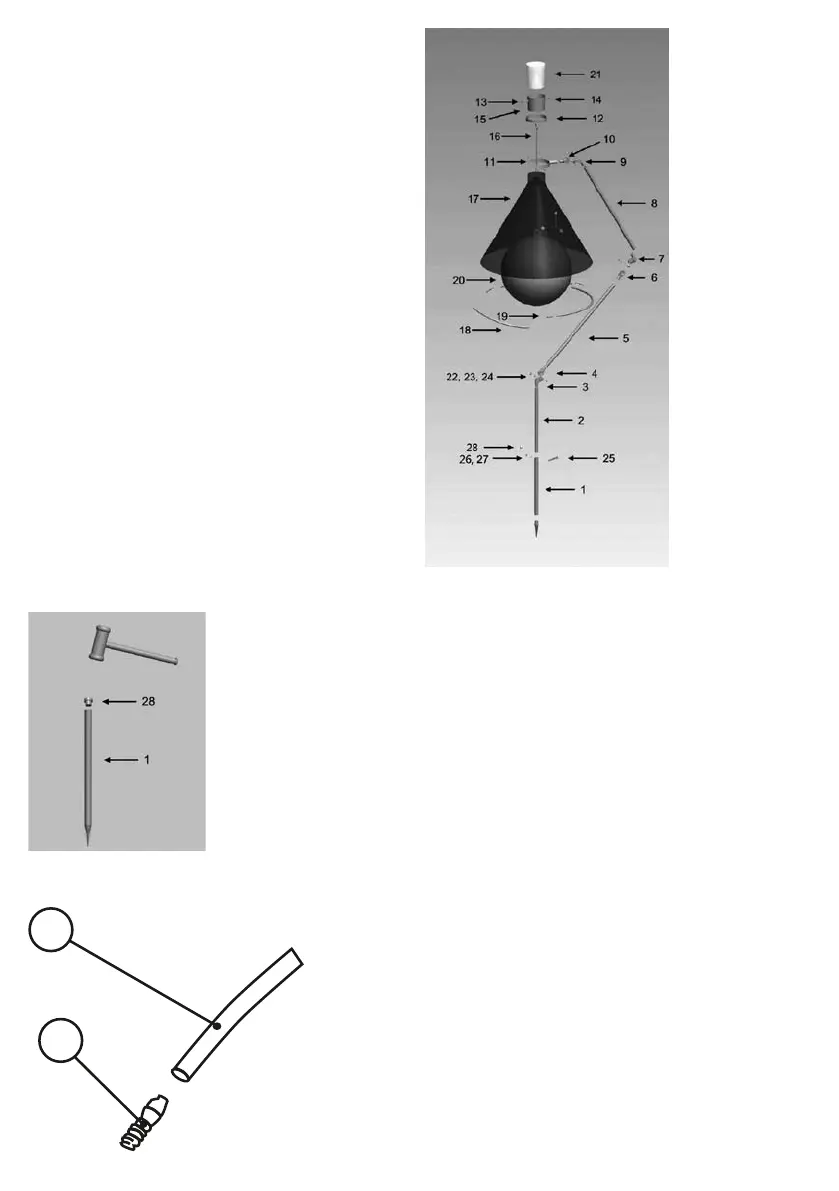

Obrázok 1: Rozložený pohľad
Číslo dielca Názov dielca Množstvo
1 Základová trubka 1
2 Základová spojovacia trubka 1
3 Spodný ohybný záves (pánt) 1
4 Spodný rovný záves (pánt) 1
5 Prostredná trubka 1
6 Prostredný ohybný záves (pánt) 1
7 Prostredný rovný záves (pánt) 1
8 Vrchná trubka 1
9 Vrchný ohybný záves (pánt) 1
10 Vrchný rovný záves (pánt) 1
11 Konzola 1
12 Stabilizačný krúžok 1
13 Skrutka M8 4
14 Držiak 1
15 Závesný krúžok 1
16 Háčik na loptu 1
17 Lievik 1
18 Zosilňovacia trubka 3
19 Trubkové spojenie 3
20 Lopta 1
21 Zberný žliabok 1
22 Vratná skrutka 3
23 Matica k vratnej skrutke 3
24 Podložka k vratnej skrutke 3
25 Dlhá skrutka 1
26 Matica k dlhej skrutke 1
27 Pružinová podložka 1
28 Zásuvka základovej trubky 1
Obrázok 2: Zatlčte základovú trubku do podlahy, do zeme
Obrázok 3: Zmontujte - vložte konektor trubky do zosilňovacej trubky
18
19
