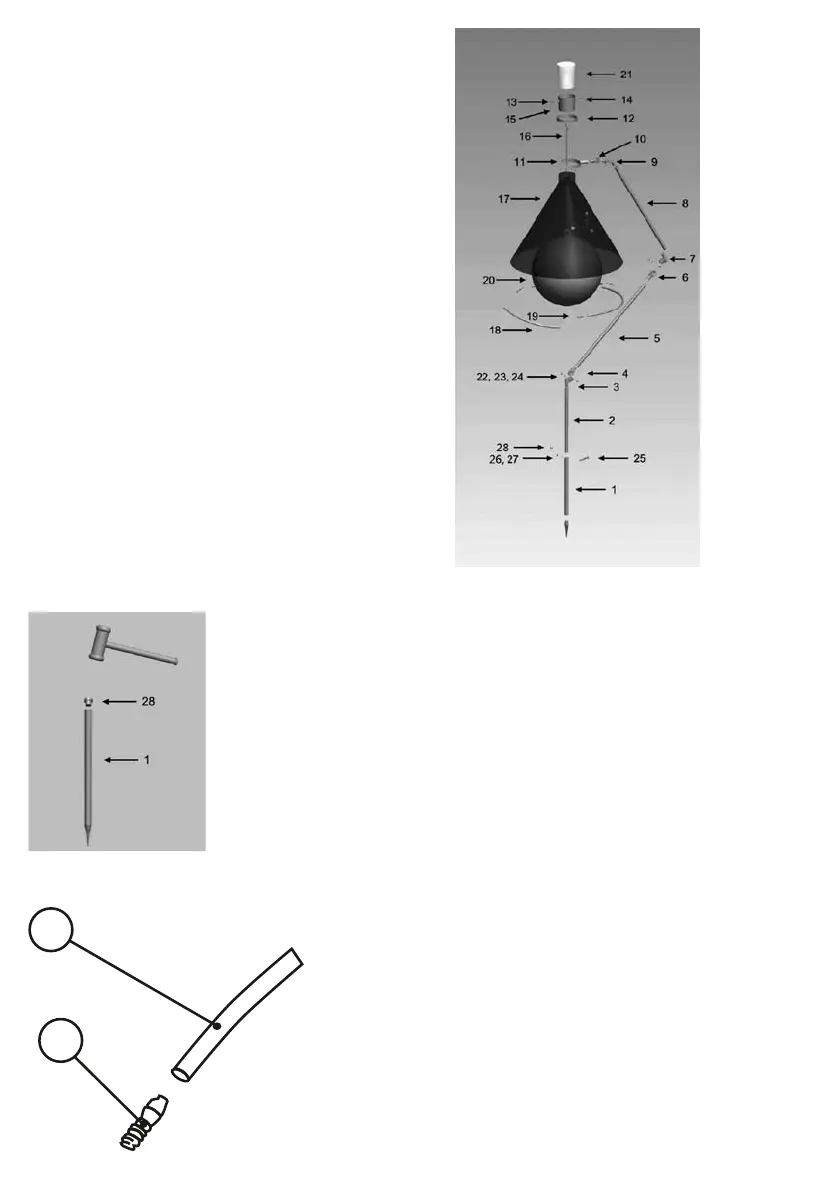

Obrázek 1: Rozložený pohled
Číslo součástky Název součástky Množství
1 Základní trubka 1
2 Základní spojovací trubka 1
3 Spodní ohýbající se čep 1
4 Spodní rovný čep 1
5 Prostřední trubka 1
6 Prostřední ohýbající se čep 1
7 Prostřední rovný čep 1
8 Horní trubka 1
9 Horní ohýbající se čep 1
10 Horní rovný čep 1
11 Svorka 1
12 Stabilizační kroužek 1
13 M8 šroub 4
14 Držák 1
15 Záchytný kroužek 1
16 Hák pro balón 1
17 Trychtýř 1
18 Vyztužovací trubka 3
19 Trubkový konektor 3
20 Balón 1
21 Sběrná nádrž 1
22 Vratový šroub 3
23 Matice pro vratový šroub 3
24 Podložka pro vratový šroub 3
25 Dlouhý šroub 1
26 Matice pro dlouhý šroub 1
27 Pružná podložka 1
28 Ucpávka základní trubky 1
Obrázek 2: Zatlučte kladivem základní trubku do země.
Obrázek 3: Namontujte trubkový konektor na zpevňovací trubku
18
19
