4

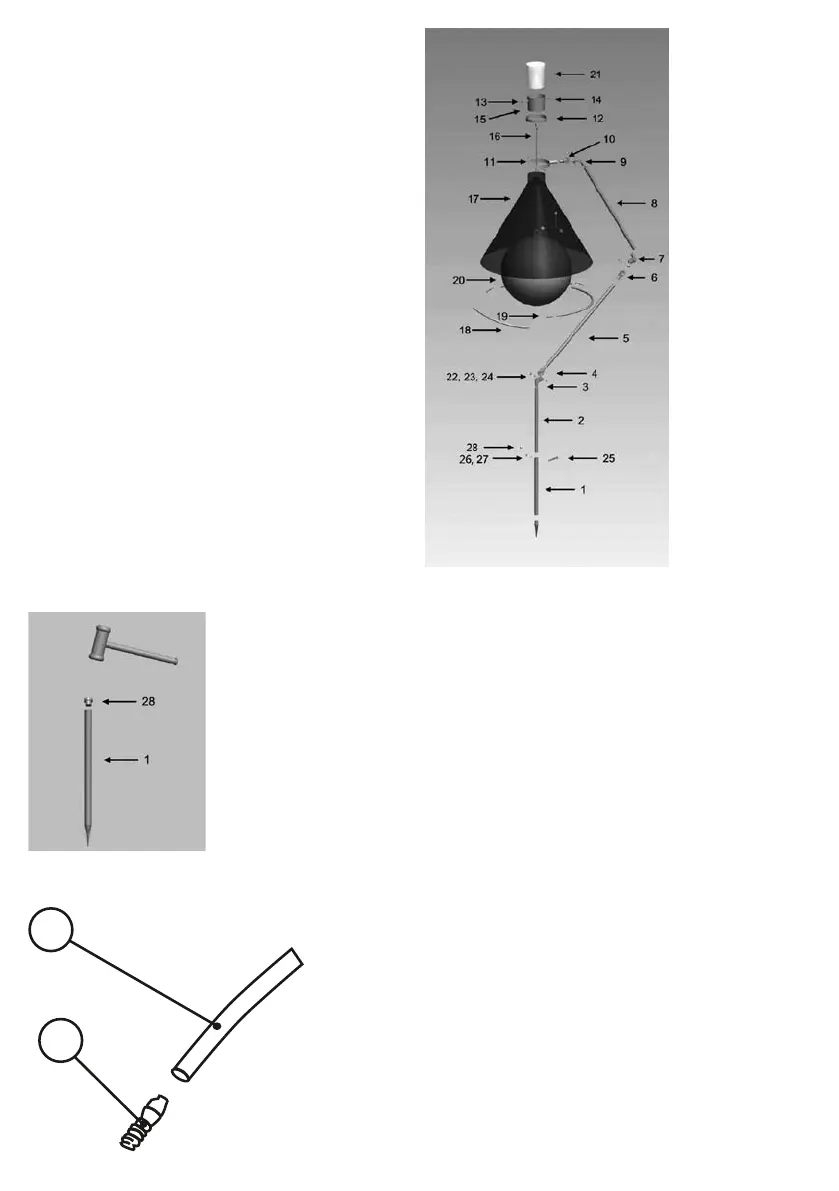

Abbildung 1: Einzeldarstellung
Teilenummer Teilename Menge
1 Basisrohr 1
2 Basisverbindungsrohr 1
3 Untere gebeugte Aufhängung 1
4 Untere gerade Aufhängung 1
5 Mittelrohr 1
6 Mittlere gebeugte Aufhängung 1
7 Mittlere gerade Aufhängung 1
8 Oberes Rohr 1
9 Obere gebeugte Aufhängung 1
10 Obere gerade Aufhängung 1
11 Halterung 1
12 Stabilisierungsring 1
13 M8-Schraube 4
14 Halter 1
15 Hakenband 1
16 Kugelhaken 1
17 Trichter 1
18 Verstärkungsrohr 3
19 Rohrstecker 3
20 Ball 1
21 Aufnahmewanne 1
22 Schlossschraube 3
23 Mutter für Schlossschraube 3
24 Unterlegscheibe für Schlossschraube 3
25 Langbolzen 1
26 Mutter für Langbolzen 1
27 Federring 1
28 Basisrohrstecker 1
Abbildung 2: Das Basisrohr in den Boden hämmern
Abbildung 3: Montage des Rohrsteckers an das Verstärkungsrohr
18
19
