7

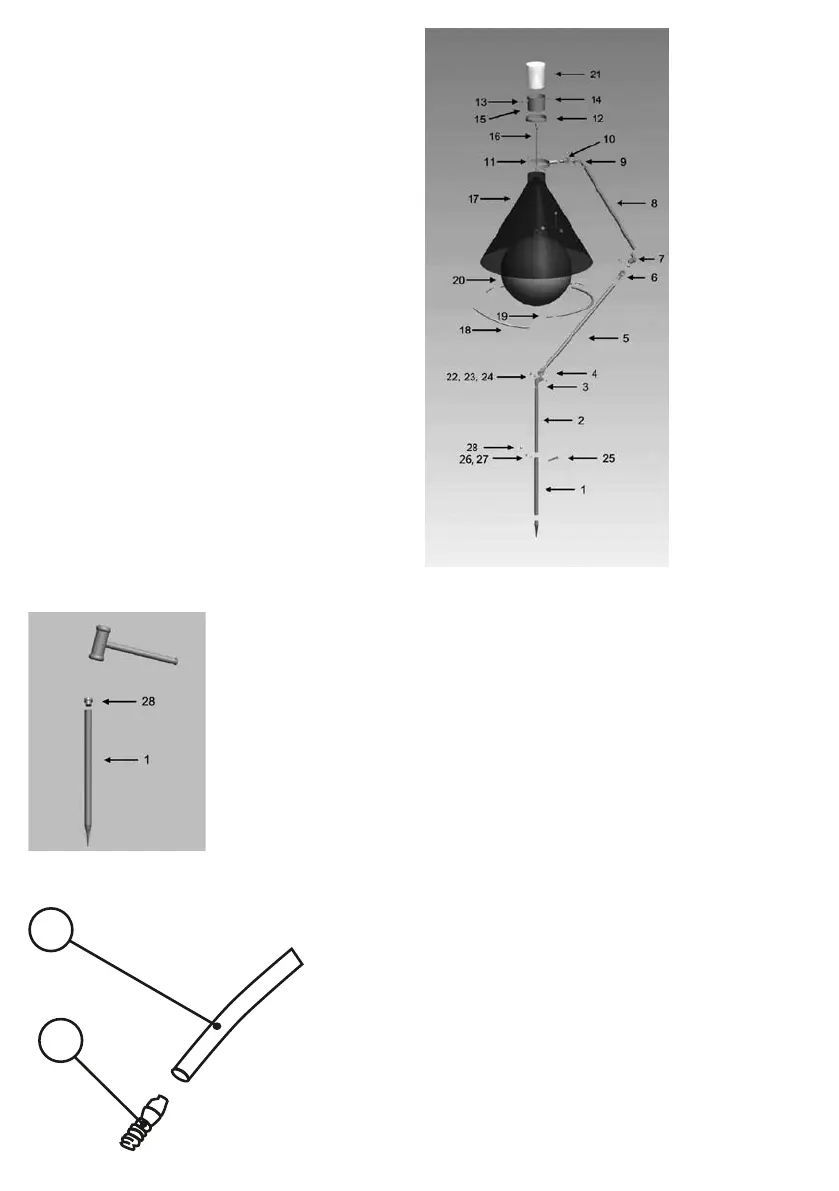

Figure 1 : Vue éclatée
Numéro Nom de pièce Quantité
de pièce
1 Conduit de base 1
2 Raccord du conduit de base 1
3 Charnière de flexion inférieure 1
4 Charnière droite inférieure 1
5 Conduit central 1
6 Charnière de flexion centrale 1
7 Charnière droite centrale 1
8 Conduit supérieur 1
9 Charnière de flexion supérieure 1
10 Charnière droite supérieure 1
11 Guide-support 1
12 Anneau de stabilisation 1
13 Boulon M8 4
14 Support 1
15 Bande-crochet 1
16 Crochet de balle 1
17 Entonnoir 1
18 Conduit d‘armature 3
19 Raccord de conduit 3
20 Balle 1
21 Plateau de collecte 1
22 Boulon mécanique 3
23 Écrou pour boulon mécanique 3
24 Rondelle pour boulon mécanique 3
25 Boulon long 1
26 Écrou pour boulon long 1
27 Rondelle à ressort 1
28 Bouchon de conduit de base 1
Figure 2 : Fixez le conduit de base avec un marteau dans le sol
Figure 3 : Assemblage du raccord de conduit dans le conduit d‘armature
18
19
