Utilice terminales tipo empuje para cablear su altavoz subwoofer en
series o en paralelo.
Los altavoces subwoofer L7 están disponibles con bobinas de audio doble
2 (ohm) o doble 4. Ambas bobinas deben estar conectadas a una fuente
de amplifi cación. El altavoz de baja frecuencia doble 2 generará una carga
de 1 si las bobinas están cableadas en paralelo, o una carga de 4 en
series. El altavoz de baja frecuencia doble 4 proporcionará una carga de 2
cableado en paralelo, o carga de 8 cableado en series. Las terminales con
puntos blancos, corresponden a la primera bobina de voz. Las terminales con
marcas rojas y negras sólidas corresponden a la segunda bobina de voz.
bobina 1
+ bobina 2+ bobina 2-bobina 1-

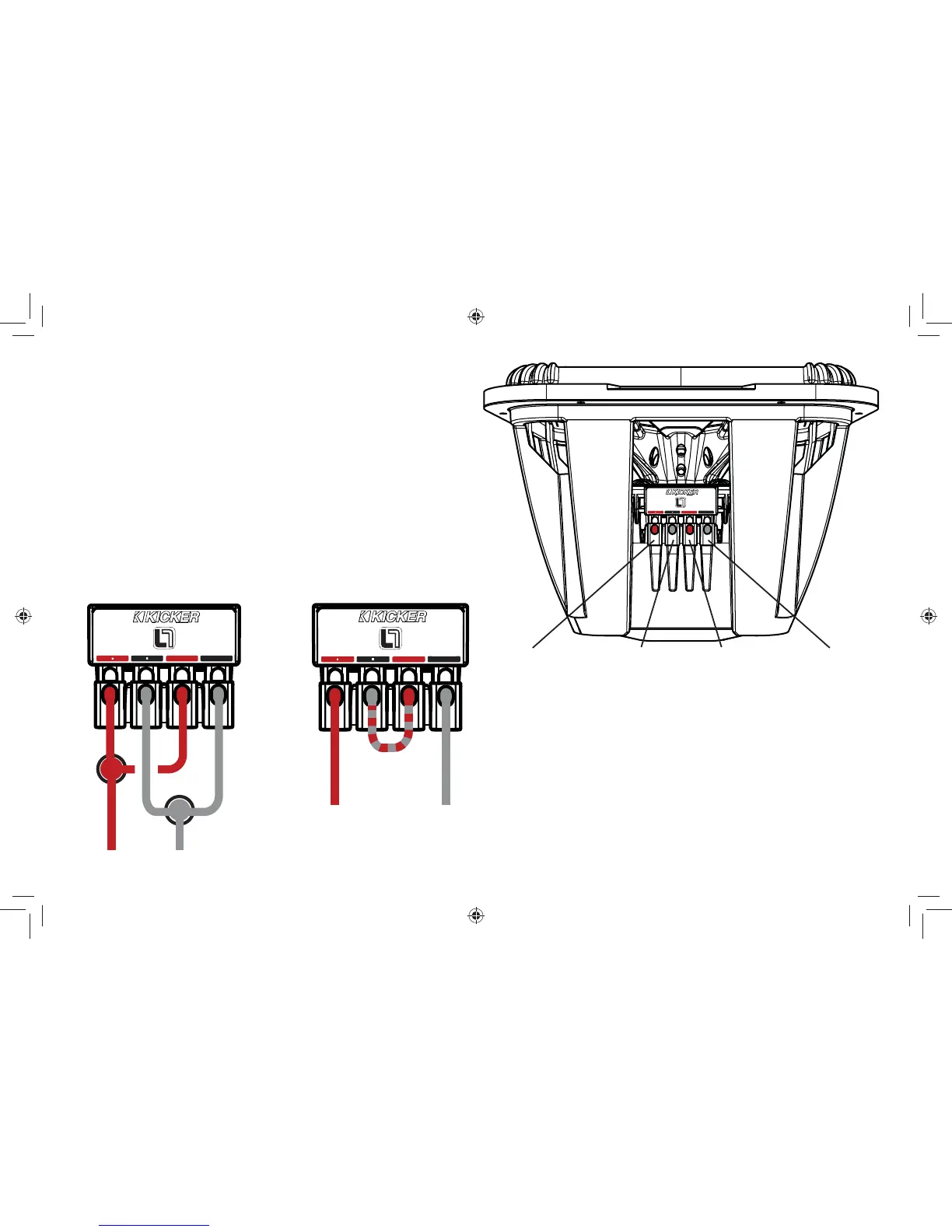

CABLEADO
Cableado en paralelo Cableado en series
Bobinas de audio doble 2 = carga de 1
Bobinas de audio doble 4 = carga de 2
Bobinas de audio doble 2 = carga de 4
Bobinas de audio doble 4 = carga de 8
amplifi cador
+
amplifi cador +
amplifi cador -
amplifi cador -
Consejo profesional: Con un amplifi cador KICKER IQ, un par de
altavoces KICKER QS y algunos cables KICKER, ¡observará una
actualización de todo el sistema que dominará! Los amplifi cadores
y accesorios KICKER simplifi can la actualización de su unidad
de alimentación existente o en stock. ¡Pregunte a su distribuidor
sobre los amplifi cadores KICKER y las actualizaciones de
altavoces para completar su sistema!
