Verkabeln Sie Ihren Subwoofer mithilfe der Steckverbindungen
in Reihen- oder Parallelschaltung.
L7 Subwoofer sind mit doppelten 2-(Ohm) oder doppelten 4-Schwingspulen
erhältlich. Beide Spulen müssen an eine Verstärkerquelle angeschlossen werden.
Der doppelte 2-Tieftöner erzeugt einen Lastwiderstand von 1, wenn die
Spulen parallel geschaltet sind, oder 4 bei Reihenschaltung. Der doppelte
4-Tieftöner erzeugt bei Parallelschaltung einen Lastwiderstand von 2, oder
8 in Reihenschaltung. Die Steckkontakte mit den weißen Punkten sind für die
erste Schwingspule vorgesehen. Die Steckkontakte mit den rot bzw. schwarz
ausgefüllten Punkten sind für die zweite Schwingspule bestimmt.

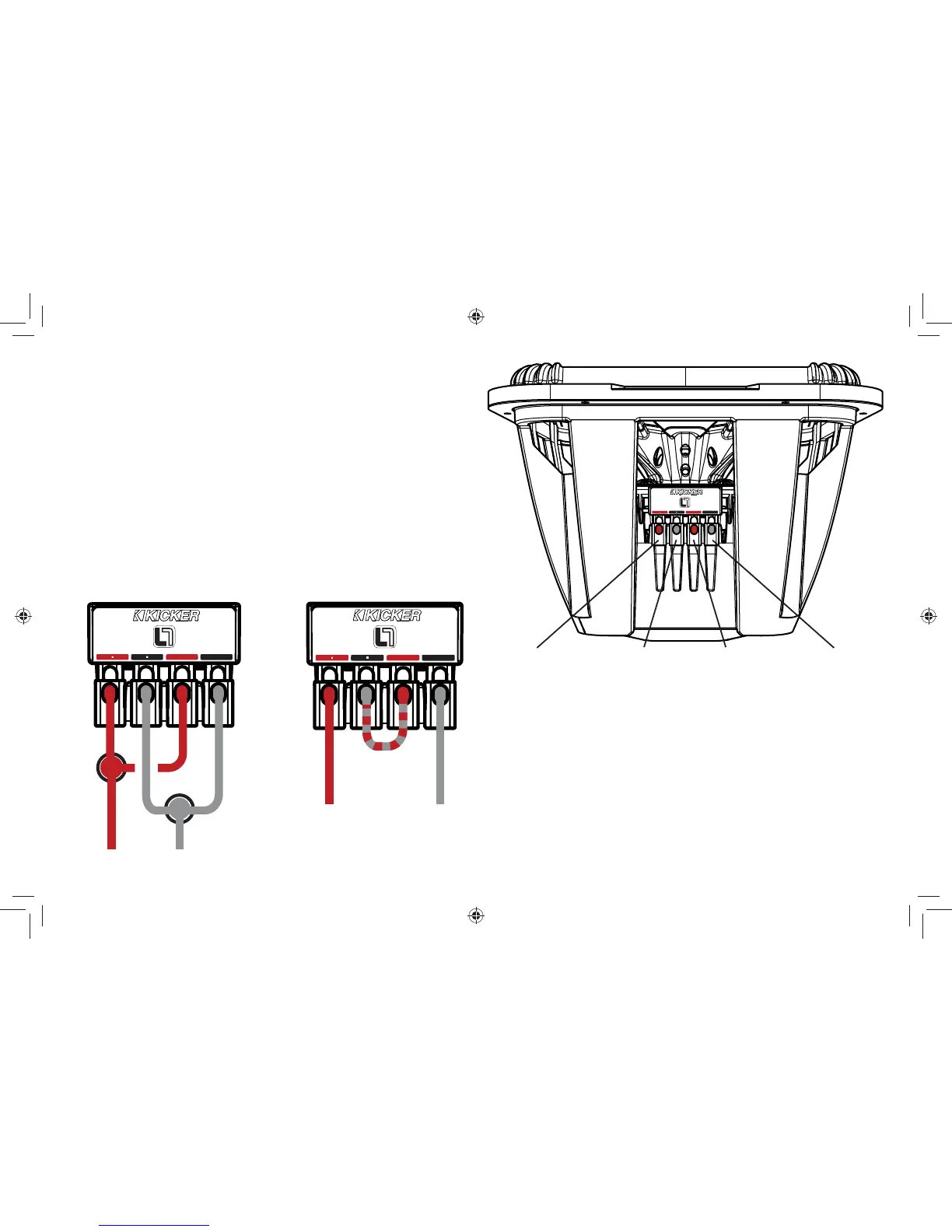

Spule 1
+ Spule 2+ Spule 2-Spule 1-
VERKABELUNG
Parallelschaltung Reihenschaltung
Doppelte 2-Schwingspulen = 1 Lastwiderstand
Doppelte 4-Schwingspulen = 2 Lastwiderstand
Doppelte 2-Schwingspulen = 4 Lastwiderstand
Doppelte 4-Schwingspulen = 8 Lastwiderstand
Verstärker +
Verstärker +
Verstärker -
Verstärker -
Profi -Tipp: Mit einem KICKER IQ-Verstärker, einem KICKER
QS-Lautsprecherpaar und einigen KICKER-Kabeln können Sie
Ihr Audiosystem einem Komplett-Upgrade unterziehen, das sich
hören lassen kann! Mit KICKER-Verstärkern und -Zubehör ist es
ein Kinderspiel, Ihre vorhandenen oder lagernden Basisgeräte
aufzurüsten. Fragen Sie bei Ihrem Vertragshändler nach Upgrades für
KICKER-Verstärker und -Lautsprecher, um Ihr System zu ergänzen!
