BOXEN MIT VENTILIERTEM GEHÄUSE
Die kleineren Gehäuse eignen sich am besten bei begrenztem Platzangebot. Die größeren empfohlenen
Gehäuse strahlen etwas mehr Bassvolumen bei den tiefsten Frequenzen ab.
Das ventilierte Minimal verstärkt die Wirkung der Bässe und passt bei vielen Anwendungen mit
begrenztem Platzangebot. Wenngleich es das kleinste der empfohlenen Port-Gehäuse ist, wird die
Ausgangsleistung bei 30 bis 80 Hz deutlich höher sein als bei jedem geschlossenen Gehäuse. Das
ventilierte Maximalgröße-Design bietet noch mehr Ausgangsleistung in diesem äußerst wichtigen
Frequenzband. Das „Vented Maximalgröße“ ist das größte und wirksamste Gehäusedesign.
HINWEISE ZUM BOXEN-AUFBAU
Verwenden Sie eine mindestens 1,9 cm dicke mittelfeste
Spanplatte und dichten Sie die Verbindungsstellen
mit Silikon ab. Nutzen Sie die „Schablone“, die Sie
im Versandkarton Ihres CompVTs fi nden, um das
Montageloch anzuzeichnen und schneiden Sie es dann
genau entlang der Linien aus.

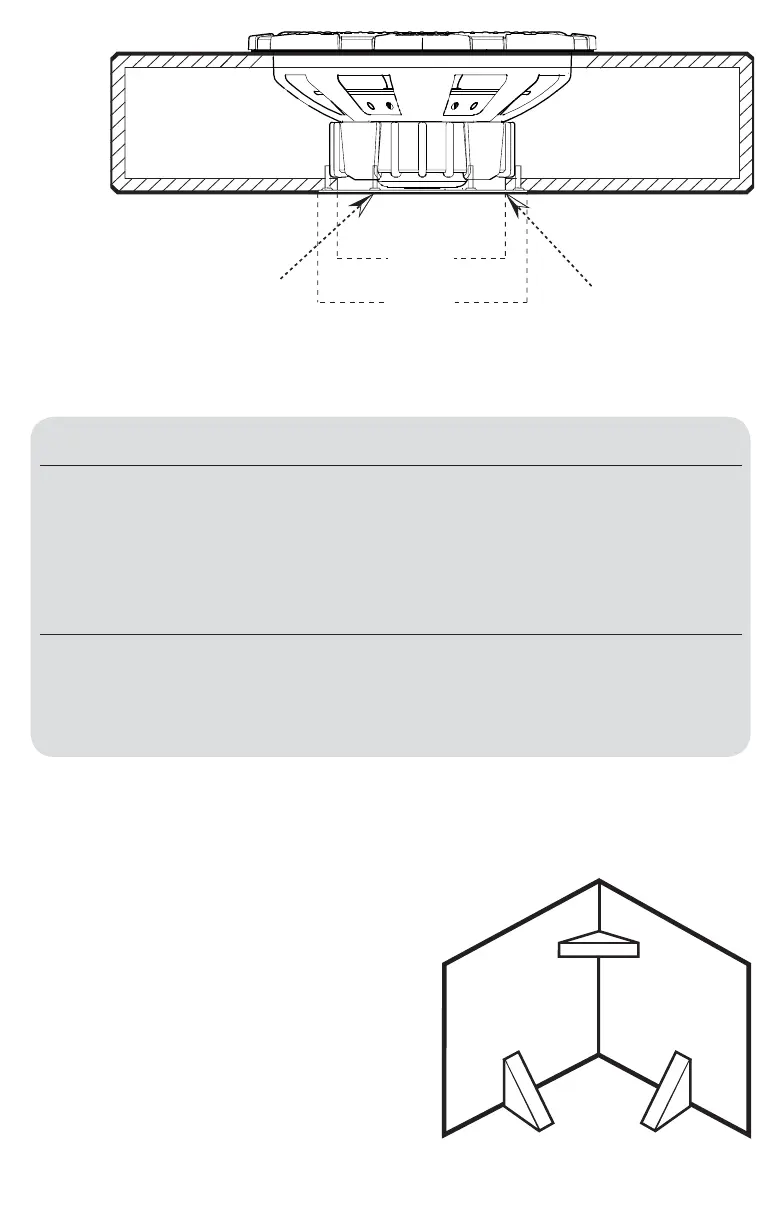

Diese Bauformen müssen von innen her abgestützt
werden. Fügen Sie dreieckige Abstützungen zwischen
allen größeren, nicht abgestützten Paneelen ein. Siehe
Abbildung 4.
Abbildung 4
D = 8cm x 8cm für CVT12
D = 5cm x 5cm für CVT10
Ventilierte Kompakt CVT10 CVT12
Gehäuse Volumen, L 35,4 49,6
Port Öffnung, cm x cm 5,1X26,7 6,4X31,8
Port Länge, cm 50,8 50,8
Belastbarkeit, RMS 300 300
Ventilierte SQ CVT10 CVT12
Gehäuse Volumen, L 49,6 63,7
Port Öffnung, cm x cm 6,4X26,7 7,6X31,8
Port Länge, cm 50,8 52,1
Belastbarkeit, RMS 300 300
D
D
D
Metallplatte 2mm runde
Vertiefung
Vertiefung
Außendurchmesser
von 16,7cm
Durchmesserloch
von 13,3cm
Benutzen Sie die Metallplatte als eine
Verweisung, bohren Sie die sechs
Schraubenlöcher mit einem 3,5mm
Bohrer. Nächst, bohren Sie jedes
Schraubenloch mit einem 6mm Bohrer
4mm tief.
Abbildung 3
