APLICACIONES DE CAJA SELLADA
Los woofers CompVT se desempeñan bien en cualquier tamaño de caja sellada entre las
recomendaciones minimo y volumen maximo. Estos sistemas mostrarán benefi cios de ambos diseños:
Minimo produce un grave de alto impacto, y maximo genera una prolongación de frecuencia de los
graves. En general, el sistema sonará más como el diseño de caja recomendada al que esté más
cercano al volumen de su caja. Estas recomendaciones de la caja se han calculado con el espacio
aéreo dentro de la caja, e incluyen el desplazamiento del woofer. Todo el espacio aéreo de la caja sellada
deberá de llenarse al 50% con relleno holgado de poly-fi l (fi bra de relleno de poliéster.
Modelo Volumen, pies
3
[L] Panel A, plg [cm] Panel B, plg [cm] Panel C, plg [cm]
CVT10 .8 [22.7] 18X30.5 [45.7X77.5] 3X30.5 [7.6X77.5] 3X16.5 [7.6X41.9]
CVT12 1 [28.3] 18X36 [45.7X91.4] 3.125X36 [7.9X91.4] 3.125X16.5 [7.9X41.9]
Modelo Volumen, pies
3
[L] Procesamiento
de potencia
CVT10 .8 [22.7] 350W RMS
CVT12 1 [28.3] 350W RMS
Modelo Volumen, pies
3
[L] Procesamiento
de potencia
CVT10 3 [85] 300W RMS
CVT12 4.6 [130] 300W RMS

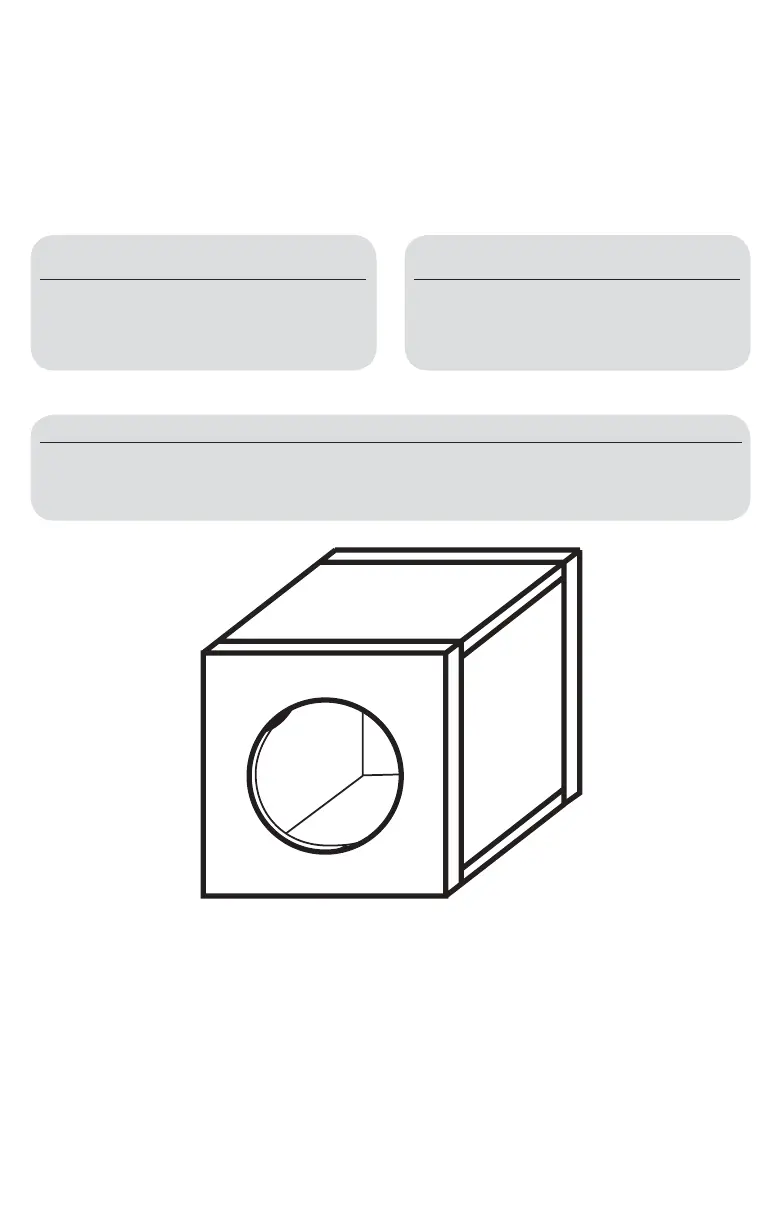

Dimensiones del panel para las cajas selladas mínimas recomendadas con MDF de 3/4 de plg. (1.9cm):
Sellado Compact
Sellado SQ
A
B
C
Figura 2
Para utilizar de la manera más efi ciente el espacio cuando se construya la caja sellada compacta para
el subwoofer CompVT, debe usarse la placa espaciadora incluida. La placa espaciadora permite que
el subwoofer CompVT quede empotrado en el panel trasero de la caja de subwoofer para minimizar
la profundidad de la caja. La placa espaciadora debe quedar fi rmemente sellada. Primero, con una
ranuradora vertical, una broca de corte recto y un posicionador circular, forme un hueco de 1/16 de
plg. (2 mm) de profundidad con un diámetro externo de 6 1/2 plg. (16,7 cm) y un diámetro interno de
aproximadamente 5 plg. (12,7 cm). Centre el hueco detrás del subwoofer en el panel de atrás. Luego,
haga un agujero de 5 1/4 plg. (13,3 cm) de diámetro en el centro del hueco hasta traspasar el panel
trasero. Con la placa espaciadora como referencia, haga seis agujeros con una broca perforadora N°
29 de (0,136 plg., 3,5 mm). A continuación avellane cada agujero de tornillo con una broca de 1/4
plg. (6 mm) o una broca avellanadora para que la placa espaciadora ajuste fi rmemente contra el panel
trasero. Quite el revestimiento de papel de la junta de espuma de goma y adhiérala al interior de la placa
espaciadora. Luego, fi je la placa en la caja con los seis tornillos N° 8. Vea la Figura 3.
