CABLEADO
Se recomienda utilizar un cable calibre 16 (o más). Los componentes QS están clasifi cados para 4 ohms y
funcionan con cualquier unidad fuente o amplifi cador diseñado para operar a una carga de 4 ohms.
Asegúrese de que la unidad fuente o el amplifi cador estén clasifi cados para funcionar con 4 ohms.

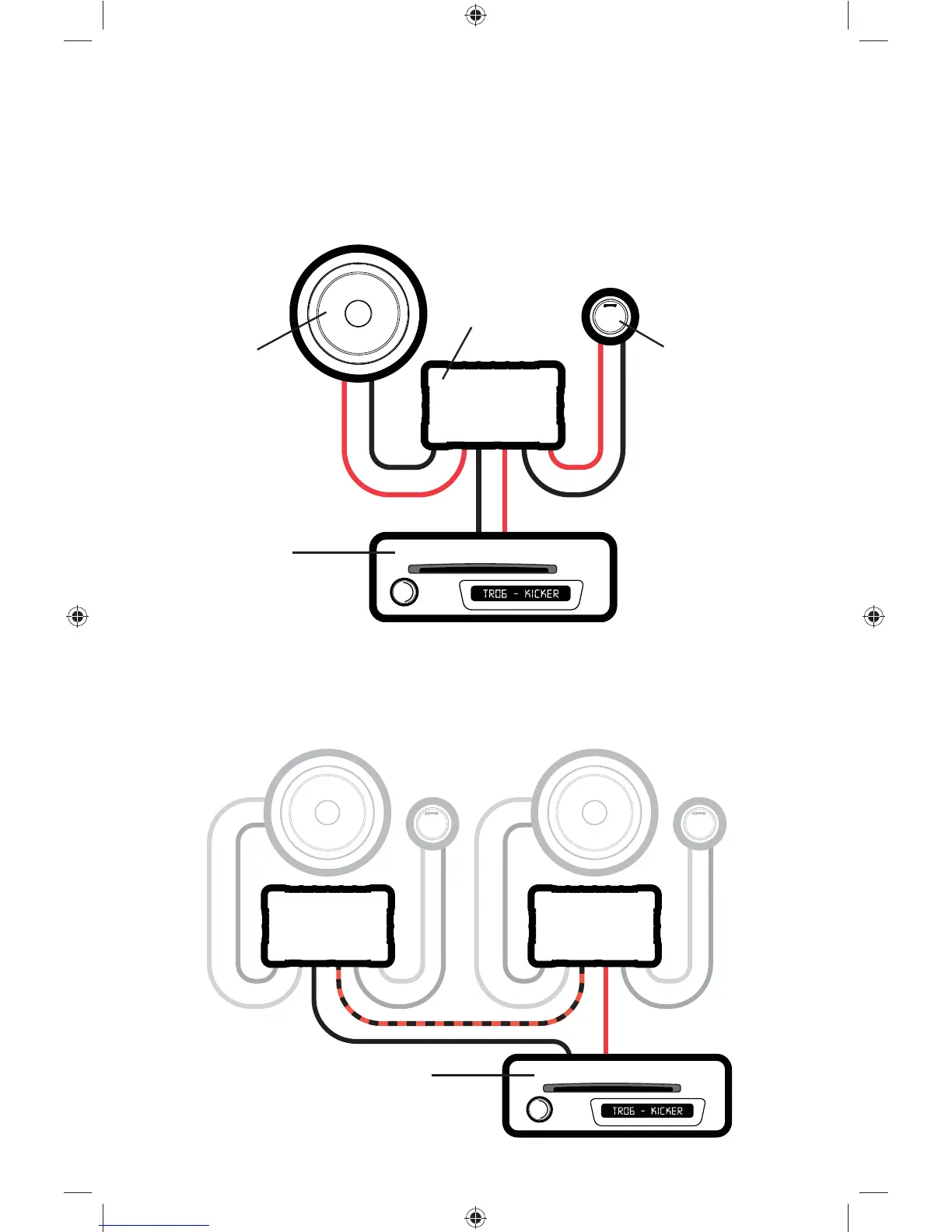

Crossover en confi guración de 2 vías | Un conjunto de componentes por canal
Se necesitan al menos dos canales para amplifi cadores para el funcionamiento en estéreo•
(se muestra un solo canal).
Crossover en confi guración de 2 vías | Dos conjuntos de componentes por canal
Requiere dos sistemas QS completos (cuatro woofer, cuatro tweeter y cuatro crossover).•
Se necesitan al menos dos canales para amplifi cadores para el funcionamiento en estéreo•
(se muestra un solo canal).
Crossover conectados en serie.•
tweeter
fi ltre passif
woofer
unidad fuente /
amplifi cador
