32
QSCOMPONENTSYSTEM
CROSSOVER CONFIGURATION
Le fi ltre passif KICKER QS peut être confi guré en tant que fi ltre passif conventionnel à 2 voies en installant
la jarretière d’ENTRÉE fournie dans les bornes d’entrée - MID + -TW + comme le montre la Figure 2.
Dans cette confi guration, le signal amplifi é provenant de la source ou de l’amplifi cateur doit être raccordé
aux bornes + et – indiquées sur la jarretière d’ENTRÉE.
Le fi ltre passif QS peut également être confi guré pour un câblage bi-amplifi cation en retirant (ou simplement
en n’installant pas) la jarretière d’ENTRÉE. Pour utiliser la confi guration bi-ampli, vous devez connecter deux
signaux amplifi és à chaque fi ltre passif (vous avez alors besoin d’au moins quatre canaux amplifi cateurs).
Installer l’une des jarretières du niveau de sortie du tweeter fournies (0 dB, +3 dB, ou +6 dB) pour ajuster le
niveau de sortie du tweeter. L’installation de jarretières avec des valeurs supérieures aura pour conséquence
d’augmenter le volume du tweeter.

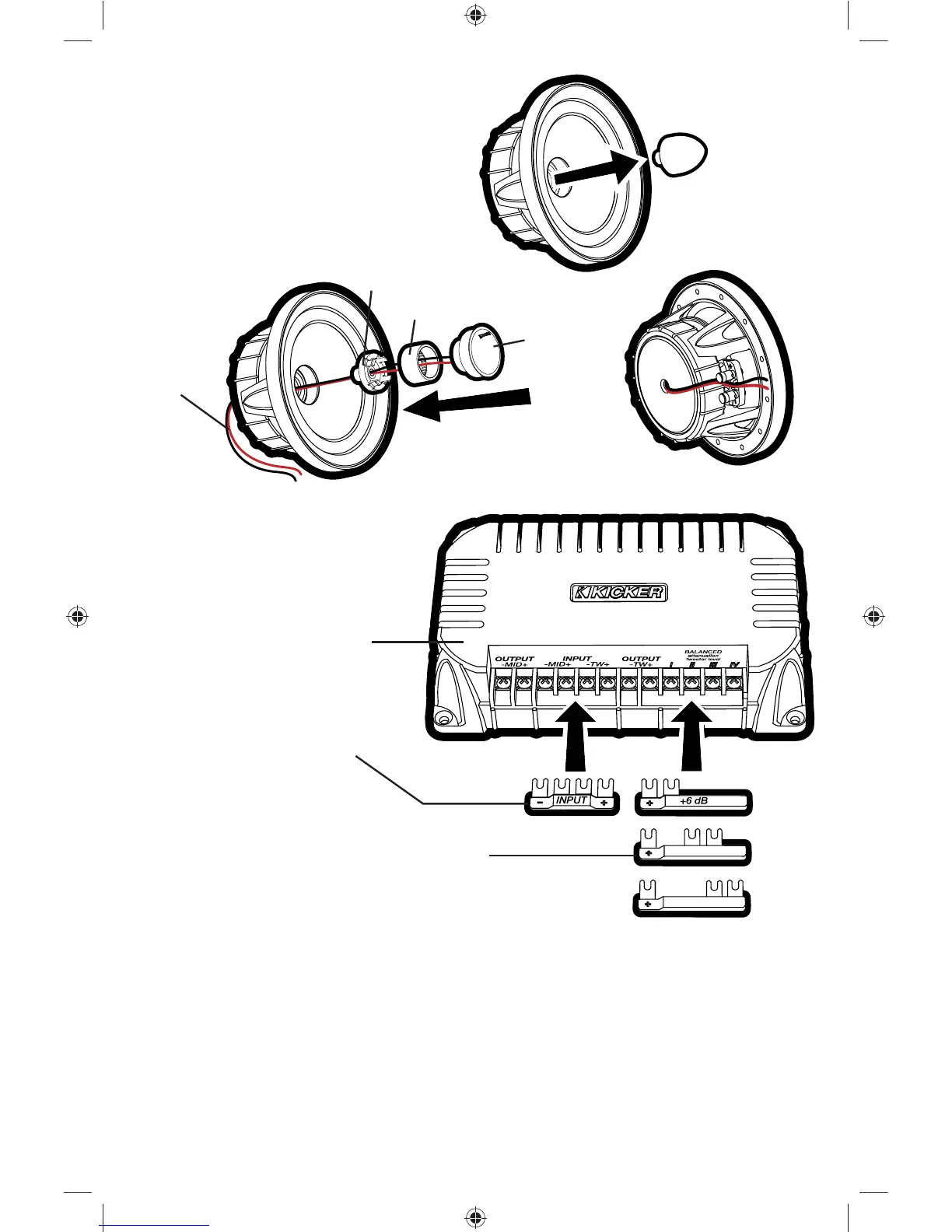

Étape 1
Étapes 2-6
Étape 7
tweeter
borne du tweeter
adaptateur de montage coaxial
ls du
tweeter
Filtre passif QS
0 dB
+3 dB
Jarretière d’ENTRÉE.
Installer uniquement dans le cadre
de confi gurations à 2 voies ; ne pas
installer en cas de bi-amplifi cation.
jarretières au niveau de la sortie du tweeter.
Une de ces jarretières DOIT être installée. Des chiffres
plus élevés impliquent un volume plus important du
tweeter.
Fig. 2
Fig. 1
Confi guration du QS pour
un Fonctionnement Coaxial
